3. Описание лабораторной установки.
Реальная катушка индуктивности, батарея конденсаторов с выключателями смонтированы на стенде; измерительные приборы – вольтметр, амперметр и ваттметр настольного типа.
Объем исследований включает монтаж последовательного соединения элементов цепи однофазного синусоидального тока и измерение тока, мощности, напряжения при различных значениях емкости батареи конденсаторов.
Принципиальная схема последовательной цепи с измерительными приборами приведена на рис.3.2, а на рис.3.3 приведена схема замещения исследуемой цепи. На схеме замещения реальная катушка индуктивности представляется последовательным соединением резистивного элемента Rк (представляющего активное сопротивление проводов обмотки индуктивной катушки) и идеального индуктивного элемента Lк.

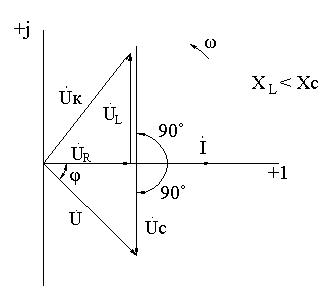

Рис. 3.1 Векторные диаграммы
Рис.3.2. Принципиальная схема неразветвлённой цепи однофазного синусоидального тока.
Рис.3.3. Схема замещения исследуемой цепи
4. Порядок выполнения работы.
4.1. Ознакомиться с оборудованием и приборами экспериментальной установки.
4.2. Произвести монтаж электрической цепи.
4.3. Определить цену деления вольтметра, амперметра, ваттметра.
4.4. Получить разрешение на подключение цепи к источнику питания.
4.5. Измерить величины, приведенные в таблице 3.1 при различных значениях емкости батареи конденсаторов.
4.6. Представить полученные результаты исследований преподавателю и получить разрешение на монтаж электроцепи.
Таблица 3.1.
Результаты измерений и вычислений
№№ опытов |
Результаты измерений |
Результаты вычислений |
||||||||
I, A |
P, Вт |
Uк, В |
UC, B |
C, мкФ |
φ |
сosφ |
QC, ВАр |
xC, Ом |
S, ВА |
|
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
