Приложение 5

(обязательное)

Типы центров

Размеры даны в см

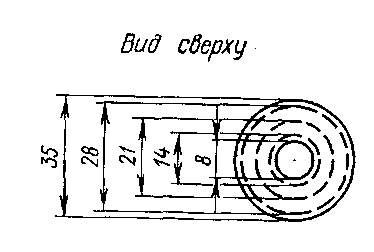

Рис. 32. Центр пункта триангуляции, полигонометрии, трилатерации 2, 3, 4 классов для районов неглубокого (до 1,5 м) промерзания грунта. Тип I г. р.

1— бетонный якорь диаметром 50 см; 2 — чугунный колпак с крышкой; 3 — асфальт или поверхность земли, очищенная от дерна; 4 — заливка бетонным раствором; 5 — бетонное кольцо (подушка колпака); 6— асбоцементная или железобетонная (диаметр 12—16 мм) труба, заполненная бетонным (цементным) раствором, или железобетонный пилон круглого (12— 16 см) или прямоугольного сечения, или рельс; 7 — рельс; 8 — металлическая пластина; 9 — болт диаметром 16—20 мм; 10 — железные скобы;11 —соединение на цементном растворе; 12 — слой цементного раствора 2—3 см; 13 — уголок 50X50 мм

Размеры даны 6 см

Рис. 33. Центр пункта триангуляции, полигонометрий, nрилатерации 2, 3, 4 классов для районов глубокого промерзания грунта (свыше 1,5 и) и для районов многолетней мерзлоты. Тип 2 г. р.

1— бетонное кольцо (подушка колпака)! 2 — чугунный колпак с крышкой; 3 — асфальт; 4 — заливка бетонным раствором; 5 — противокоррозионный слой; 5 —бетонный якорь диаметром 50 см; 7 — металлические скобы; 8 —слой цементного раствора

Примечание. Центр закладывается, как правило, на незастроенной территории, а также на застроенной территории там, где невозможна установка стенного знака и допустимо производство земляных работ. В случае закладки центра в котлован бетонному якорю придают прямоугольное сечение размером 50X50 см. Для районов многолетней мерзлоты внешнее оформление мест расположения пунктов на участках без твердого покрытия поверхности земли производится, как для типа 3 г. р.

Размеры даны в см

Рис. 34. Центр пункта триангуляции, полигонометрии, трилатерации 2, 3, 4 классов для районов многолетней мерзлоты. Тип 3 г. р.

1— чугунный колпак с крышкой; 2 — асфальт; 3 — заливка бетонным раствором; 4 — кирпичная кладка или бетонное кольцо; 5 — противокоррозионный слой

Примечание. Центр закладывается бурением или протаиванием грунта, как правило, на незастроенной территории, а также на застроенной территории там, где невозможна установка стенного знака и допустимо производство буровых работ. После пробуривания скважины нижняя часть ее до высоты 50—60 см заполняется грунтом текучей консистенции, в который и погружается многодисковый якорь до основания скважины

Размеры даны в см

Рис. 35. Центр пункта триангуляции, полигонометрии, трилатерации 1 и 2 разрядов и полигонометрии 4 класса в районах сезонного промерзания грунта. Тип 5 г. р.

1 — асфальт или поверхность земли, очищенная от дерна; 2 — металлические скобы; 3 — слой цементного раствора 3 см; 4 — бетонные монолиты в виде усеченной четырехгранной пирамиды.

Примечание. Центр закладывается на незастроенной территории, а также на застроенной территории там, где невозможна установка стенного знака

Размеры даны в см

Рис. 38. Центр пункта триангуляции, полигонометрии, трилатерации

1 и 2 разрядов и полигонометрии 4 класса в районах сезонного промерзания грунта. Тип 6 г. р.

/ — чугунный колпак с крышкой;

2 — асфальт или поверхность земли, очищенная от дерна; 3 — скрепление на цементном растворе; 4 — бетонные кольца или кирпичная кладка; 5 — противокоррозионный слой; 6 — металлические скобы; 7 — бетонный монолит в виде усеченной четырехгранной пирамиды; 8 — металлическая, диаметром 35—60 мм, асбоцементная, железобетонная с бетонным заполнением труба, железобетонный пилон круглого (80— 160 мм) или прямоугольного сечения, рельс любого профиля.

Примечание. Центр закладывается на незастроенной территории, а также на застроенной территории там, где невозможна установку стенного знака

Рис. 37. Стенной знак пункта полигонометрии 2, 3, 4 классов, 1 и 2 разрядов. Тип 8 г. р.

1— отверстие диаметром 2 мм для установки визирного приспособления; 2 — надпись, состоящая из начальных букв организации, производящей геодезические работы.

Примечание. Стенной знак может использоваться как стенной репер для закрепления нивелирных сетей III и IV классов, как марка для знаков типа 6 г. р. и как наземный рабочий центр в восстановительных системах стенных знаков.

Размеры даны в см

Рис. 38. Наружное оформление мест расположения пунктов триангуляции, полигонометрии, трилатерации 2, 3, 4 классов на незастроенной территории.

1— металлическая, бетонная или асбоцементная труба; 2 — железобетонная плита; 3 — железобетонная крышка; 4 — арматурная проволока диаметром 7—9 мм; 5 — металлическая пластина

Размеры даны в см

Рис. 39. Наружное оформление мест расположения пунктов триангуляции, полигонометрии, трилатерации 2, 3, 4 классов и триангуляции, полигонометрии, трилатерации 1 и 2 разрядов на незастроенной территории.

1 — металлическая, бетонная или асбоцементная труба; 2 — металлическая крышка; 3 — металлическая пластина охранная 4 — железобетонный столб или абсоцементная труба; 5 — бетон; 6 — металлический якорь; 7 — металлическое или бетонное кольцо
