23. Составление технических отчетов
23.1. Составление технического отчета является завершающим видом работ, выполняющихся на объекте.
23.2. Технические отчеты составляются в полном соответствии с требованиями действующих «Инструкции по составлению технических отчетов о геодезических, астрономических, гравиметрических и топографических работах» и «Инструкции о государственном геодезическом надзоре».
Основные требования к составлению технических отчетов приводятся в пп. 23.3—23.9 настоящей Инструкции.
23.3. Технические отчеты должны содержать сведения о каждом из видов работ, с исчерпывающей полнотой характеризовать методы, качество выполненных работ и все особенности технологии их исполнения.
23.4. На весь комплекс работ на объекте должен составляться, как правило, один комплексный технический отчет.
Если техническим проектом предусмотрено исполнение работ на объекте в течение нескольких лет, то допускается раздельное составление технического отчета по видам работ (геодезические, топографические и др.) или составление технического отчета раздельно по годам. Число технических отчетов при раздельном их составлении не должно быть более трех на одном объекте. Случаи комплексного или раздельного составления технического отчета оговариваются в техническом проекте.
23.5. Технические отчеты в зависимости от их вида брошюруются в 1—3 книги по геодезическим работам, исполненным в небольших городах и населенных пунктах, а также на участках незастроенной территории при незначительном объеме работ; допускается их брошюровка совместно с каталогами координат и высот пунктов триангуляции, полигонометрии и нивелирования, ведомостями превышений и таблицами измеренных горизонтальных направлений.
23.6. Технические отчеты о геодезических работах в населенных пунктах составляются в местной системе координат. К каталогу координат в государственной системе составляется более подробная пояснительная записка.
23.7. Технические отчеты о топографических работах в соответствии с техническим проектом составляются в установленном порядке б государственной или местной системах координат.
23.8. Комплексные и раздельные технические отчеты по различным видам работ или по годам должны содержать:
общие сведения (название организации и год производства каждого вида работ; перечень инструкций и других нормативных актов, которыми руководствовались при выполнении соответствующих работ; физико-географические условия и административная принадлежность района работ; содержание и назначение работ; масштаб съемки; сечение рельефа; метод съемки);
сведения об аэрофотосъемочных и топографо-геодезических работах прошлых лет (перечень и год производства работ; название организации, производившей работы; точность и степень использования работ; сохранность геодезических пунктов по результатам обследования);
сведения о выполненных аэрофотосъемочных работах (название организации, выполнившей аэрофотосъемку; масштаб аэрофотосъемки; формат и перекрытие аэрофотоснимков; характеристик; АФА; показания спецприборов);
характеристику геодезической основы (принятая система координат и высот; плотность пунктов; постройка знаков и типы центров; точность и методы измерений; инструменты; методы уравнивания);
сведения о съемочном плановом и высотном обосновании (на значение и густота сетей; закрепление точек; методика измерений углов, линий, высот; точность измерений);
сведения о дешифрировании аэрофотоснимков, съемке контуров и рельефа (методы; масштаб; сечение рельефа; основа на которой произведены работы; использование материалов ранее исполненных съемок; методика проложения съемочных ходов; точность ходов; контроль и его результаты);
сведения о камеральных работах (построение планово-высотных фотограмметрических сетей, изготовление фотоплана; составление оригинала плана; характеристика приборов и их точность; оценка качества работ; подготовка планов к изданию; редакционные работы; контроль и приемка работ).
23.9. К техническому отчету о геодезических работах должны прилагаться отдельно схемы плановой и высотной сети. Сетка координат на схемы не наносится.
К техническому отчету о топографических работах должны быть приложены схемы исполненных аэрофотосъемочных, полевых топографических работ с выделением планов, заснятых различными методами, и схема сечений рельефа.
Приложение 1
(рекомендуемое)
Примерные схемы построения триангуляционных сетей 1 и 2 разрядов
Сплошная триангуляционная сеть
Рис. 4
Цепочка треугольников и засечка
Рис.5
Вставки
Рис.6
Приложение 2
(рекомендуемое)
Примерные схемы построения полигонометрических сетей 4 класса, 1 и 2 разрядов
Система полигонометрических ходов с несколькими узловыми точками
Рис 7
Система полигонометрических ходов с одной узловой точкой
Рис 8
Одиночный полигонометрический ход
Рис 9
Условные обозначения
Простые параллактические звенья.
Рис 10
Рис 11
Рис 12
Сложные параллактические звенья.
Условные обозначения:
l— длина базисного жезла; b — длина вспомогательного базиса; S— длина измеряемой линии; — параллактические углы; — прибазисный угол.
Приложение 3
(рекомендуемое)
Типовые схемы определения координат точек съемочной сети
Полярный способ
Рис 15
Рис 16
Рис 17
Определение координат съемочной сети триангуляционными построениями
Рис. 24. Цепочки треугольников между двумя пунктами
а
б
Приложение 4
(рекомендуемое)
Типы геодезических знаков
Размеры даны в см
Рис. 25. Четырехгранная пирамида (из уголковой стали)
Размеры даны в см
Рис. 26. Пирамида-штатив из уголковой стали (50X50X5 или 35x35X4) со съемной малофазной визирной целью с высотой до инструментального столика от 1,2 до 0,4 м.
Примечание. Конструкция пирамиды-штатива универсальна. На скальных грунтах бетонные монолиты заменяются якорем состоящим из стальной плиты (200Х200Х Х4 мм), скрепленной болтами с ногой знака. Сверху насыпается курган из камней. При наблюдении визирная цель снимается. При необходимости визирная цель может быть поднята на высоту 3,5; 7,0; 10,5 м от столика
Рис. 27. Металлическая переносная площадка для наблюдения с пирамид-штативов. Изготовляется из уголковой стали (50X50X5 и 35X35X4)
Рис. 28. Г-образная веха (деревянная или металлическая)
Рис. 29. Тур со съемной визирной целью
1 — крыша; 2 — перекрытие (балка)
Рис. 30. Пирамида-штатив со съемной визирной целью
1— марка триангуляционная

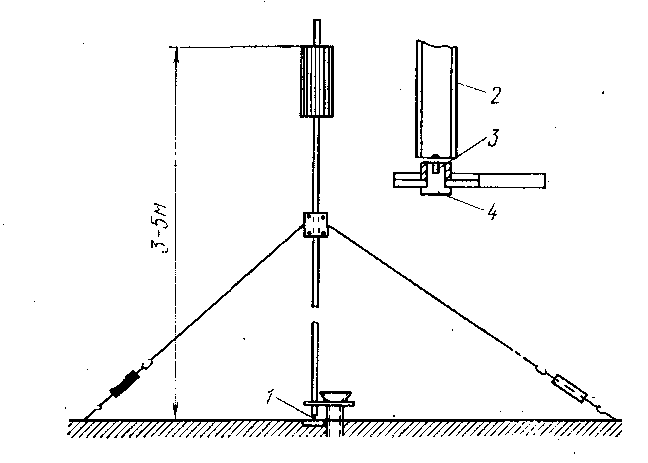

Рис. 31. Съемная металлическая веха с визирным цилиндром
1 — центр пункта; 2 —веха; 3 — отверстие (центр пункта); 4 — болт
