Разность между азимутом и дирекционным углом называется сближением меридианов, обозначается γ (рис. 30). γ=А2-α2, тогда А2=α2 +γ, α2=А2-γ, для точек, расположенных восточнее осевого меридиана.
Сближение меридианов - это горизонтальный угол между направлением меридиана в данной точке и линией, параллельной осевому меридиану. Сближение меридианов положительное - для точек, находящихся к востоку от осевого меридиана, и отрицательное для точек, находящихся к западу от осевого меридиана. Зная азимут линии и сближение меридианов, можно вычислить дирекционный угол α=Аг-γ.
γ=0 для точек, лежащих на осевом меридиане или экваторе, тогда α=Аг. Для других точек γ= Δλsinφ, где Δλ - разность долгот осевого меридиана и меридиана, проходящего через данную точку, φ-широта точки местности. Румбы, вычисленные по дирекционным углам, называются просто румбы.
Зависимость между азимутом и дирекционным углом

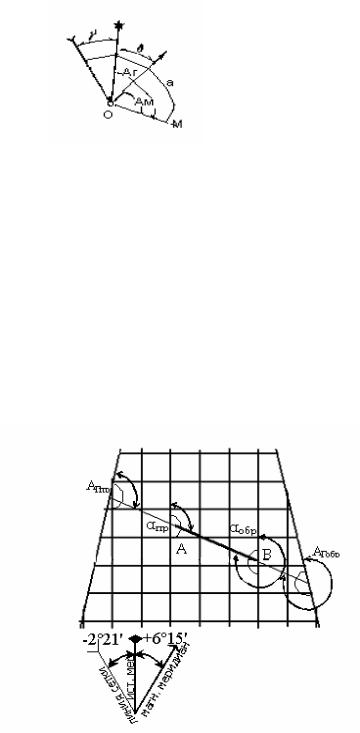

Через точку О проведём географический, магнитный, осевой меридианы (рис. 32). ОМ – это направление на объект, для этого направления определим Ам=α- δ-(-γ), или Ам=α- δ+γ, или Ам=α-(δ-γ), где (δ-
γ) - поправка направления.
α=Ам+ δ+(-γ), или α=Ам+ δ-γ.
Рис. 32
4.2. Измерение дирекционных углов и азимутов на карте
I. Измерение прямых и обратных дирекционных углов заданной линии
Пусть задана линия АВ. Измерить прямой и обратный дирекционный углы линии (рис. 33).
Дирекционный угол α линии измеряется транспортиром, при этом используются вертикальные оси координат, так как они параллельны осевому меридиану зоны. Дирекционный угол измеряется по ходу часовой стрелки от северного направления вертикальной линии до направления заданной линии. Измерение истинного (географического азимута заданной линии)
1. При измерении αпр. транспортир прикладывается серединой к точке пересечения вертикальной оси и заданной линии, а «0» - к вертикальной линии. Измерение αобр. – см. на
рис. 33.
2. Прямой и обратный дирекционные углы одной и той же линии отличаются между собой ровно на 180°.
II. Измерение истинного (географического) азимута заданной линии
Истинный азимут измеряют по ходу часовой стрелки от северного направления географического меридиана, проходящего через начальную точку заданной линии (рис. 33).
1. Для измерения Аг. пр. заданную линию продолжают до внутренней рамки карты..
2. Транспортир прикладывают серединой к точке пересечения западного меридиана с заданной линией, а «0» прикладывают к западному меридиану.
3. Измерение Аг.–см. на рис. 33. Рис. 33
4.Измерения Аг.пр. и Аг.обр. отличаются между собой на 180° и величину γ (сближение меридианов) с учетом знака ±, что можно проверить по карте на схеме меридианов (рис. 33).
5.Прямой дирекционный угол и прямой истинный азимут отличаются
друг от друга на величину γ (с учетом ее знака).
III. Вычисление магнитного азимута заданной линии
Магнитный азимут линии вычисляется по формуле Ам=α-δ+γ, где
α- дирекционный угол измеренный по карте;
δ- склонение магнитной стрелки (берут с графика меридианов на карте
сучетом знака (+6°15′);
γ - сближение меридианов (берут с карты с учетом знака (-2°21′).
Пример: α=105°30′, δ=+6°15′, γ=-2°21′. Ам=105°30′-(+6°15′)+(-2°21′)=105°30′-6°15′-2°21′=96°54′.
IV. ПЕРЕВОД ДИРЕКЦИОННЫХ УГЛОВ В РУМБЫ И НАОБОРОТ
Румбом называют горизонтальный угол не более 90°, отсчитываемый от ближайшего направления меридиана до направления заданной линии.
Формулы перевода дирекционных углов в румбы и наоборот (рис. 28)
α1=СВ:r1 |
α1=r1 |
r1=α1 |
||
α2 |
=ЮВ:r2 |
α2 |
=180°-r2 |
r2=180°-α2 |
α3 |
=ЮЗ:r3 |
α3 |
=180°+r3 |
r3=α3-180° |
α4 |
=СЗ:r4 |
α4=360°-r4 |
r4=360°-α4 |
Перевод дирекционных углов в румбы и наоборот выполняется по формулам перевода азимутов в румбы.
4.3.Прямая и обратная геодезические задачи, приращение координат

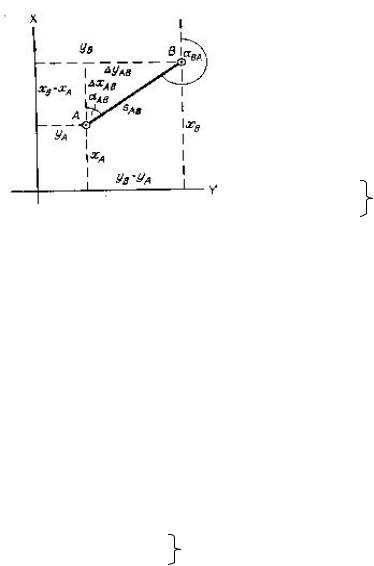

1. Прямая геодезическая задача состоит в том, что по координатам од-
ного конца линии Ха, Уа, по её дирекционному углу α, и горизонтальному проложению линии SАВ вычислить координаты Хв, Ув другого конца этой линии.
32
Пусть задана линия АВ.С концов этой ли- |
|
нии опустим перпендикуляры на оси коорди- |
|
нат, обозначим полученные отрезки через ко- |
|
ординаты и запишем зависимости между ко- |
|
ординатами конца и начала заданной линии: |
|
Хв=Ха+(Хв-Ха) Ув=Уа+(Ув-Уа) |
(рис. 34), |
но значения |
|
(Хв-Ха) принято обозначать через |
х, а |
|
|
|
(Ув-Уа) принято обозначать через |
у, т.е. |
|
|
|
|
хАВ=Хв-Ха |
|
|
|
Рис. 34 |
уАВ=Ув-Уа |
- приращения координат. |
||
|
|
|
|
||
Приращениями координат называются ортогональные проекции гори- |
|||||
зонтального проложения этой линии на оси координат. Тогда: |
|
||||
Хв=Ха+ |
хАВ; Ув=Уа+ |
уАВ. Координата последующей точки равна |
|||
координате данной плюс соответствующее приращение координат. |
|
||||
Но |
хАВ , |
уАВ можно вычислить через α, и через горизонтальное про- |
|||
ложение SАВ, из прямоугольного треугольника, где катеты вычисляются по |
|||||
формуле |
хАВ= SАВ cosα, |
уАВ=SАВ sinα, тогда координаты последую- |
щей точки равны Хв=Ха+SАВ cosα, Ув=Уа+SАВ sinα.
2. Обратная геодезическая задача состоит в том, что по координатам концов линии Ха, Хв, Уа, Ув вычислить дирекционный угол α и горизонтальное проложение линии SАВ.
Для решения обратной геодезической задачи рассмотрим рис. 34. Запишем формулы приращения координат:
хАВ=Хв-Ха, |
|
|
|
уАВ=Ув-Уа. |
уАВ/ |
хАВ=tgα, α определим по таблицам Брадиса. |
|
Возьмём отношение |
|||
Из формул |
хАВ= SАВ |
cosα, уАВ=SАВ sinα, найдём величину SАВ: |
|
хАВ /cosα=SАВ |
и |
уАВ/ sinα=SАВ. Вычисление SАВ контролируется из |
решения этих равенств. Но SАВ можно найти и по теореме Пифагора: АВ=√ х2+ у2.
4.4.Передача дирекционного угла на линию
Дирекционный угол можно получить:
-из астрономических наблюдений (при наблюдении за небесными светилами);
-при измерении магнитного азимута по буссоли, с введением поправки за склонение магнитной стрелки и сближение меридианов;
-путём передачи дирекционного угла линии между двумя пунктами А
иВ, закреплёнными на местности и имеющими координаты, на заданную линию, дирекционный угол которой надо определить. Эти измерения называются привязкой к пунктам геодезической сети (рис. 35).
33
Известный дирекционный угол αАВ линии АВ называется исходным. Для вычисления дирекционного угла α1-2 линии 1-2 надо измерить углы βВ, и β1 в точках В и 1, которые расположены вправо по ходу часовой стрелки и называются правыми. Угол βВ называется примычным. Продолжив линии А-В и В-1 и проведя через точки А, В, 1 линии, парал-
|
|
лельные осевому меридиану, перенесём |
|
|
|
угол αАВ в точку В. Из построенного чер- |
|
|
|
тежа видно, что дирекционный угол αВ1= |
|
|
|
αАВ-180˚- βВ, аналогично, α12=αВ1+180˚-β1 |
|
|
|
и т.д. |
|
|
|
Дирекционный угол последующей линии |
|
|
|
равен дирекционному углу предыдущей ли- |
|
|
|
нии плюс 180˚ и минус правый угол, т.е. |
|
Рис. 35 |
для упрощения вычислений используют |
||
формулу |
α2=α1+180˚-β2. |
|
|
Если |
измеряются левые углы λ1, то |
β1=360˚-λ1, тогда |
|
α12=αВ1 +180˚-(360˚- λ1), или |
α12=αВ1 -180˚+ λ1, и т.д. |
Дирекционный угол |
последующей линии равен дирекционному углу предыдущей линии плюс левый угол и минус 180˚.
Раздел 2. ГЕОДЕЗИЧЕСКИЕ ПРИБОРЫ И ГЕОДЕЗИЧЕСКИЕ ИЗМЕРЕНИЯ НА МЕСТНОСТИ
Глава 5. ОБЩИЕ СВЕДЕНИЯ ИЗ ТЕОРИИ ПОГРЕШНОСТЕЙ ИЗМЕРЕНИЙ
5.1. Погрешности и их виды
Измерения в геодезии рассматриваются с двух точек зрения: количественной, выражающей числовое значение измеренной величины, и качественной, характеризующей ее точность.
Из практики известно, что даже при самой тщательной и аккуратной работе многократные (повторные) измерения не дают одинаковых результатов. Это указывает на то, что получаемые результаты не являются точным значением измеряемой величины, а несколько отклоняются от него. Значение отклонения характеризует точность измерений. Если обозначить истинное значение измеряемой величины X, а результат измерения l, то истинная погрешность измерения = l - X.
Любая погрешность результата измерения есть следствие действия многих факторов, каждый из которых порождает свою погрешность. Погрешности, происходящие от отдельных факторов, называют элементарными. Погрешности результата измерения являются алгебраической суммой элементарных погрешностей.
34
