2) Биполярный транзистор: схемы включения, принцип работы, статистические параметры.
Биполярный транзистор – полупроводниковый элемент с двумя p-n переходами и тремя выводами, который служит для усиления или переключения сигналов.
Режимы: Усилительный (Э – прям, К – обр макс. ток), Инверсный (Э – обр, К – прям. мин. ток), Насыщения (Э,К – прям), Отсечки (Э,К – обр. ток почти 0).

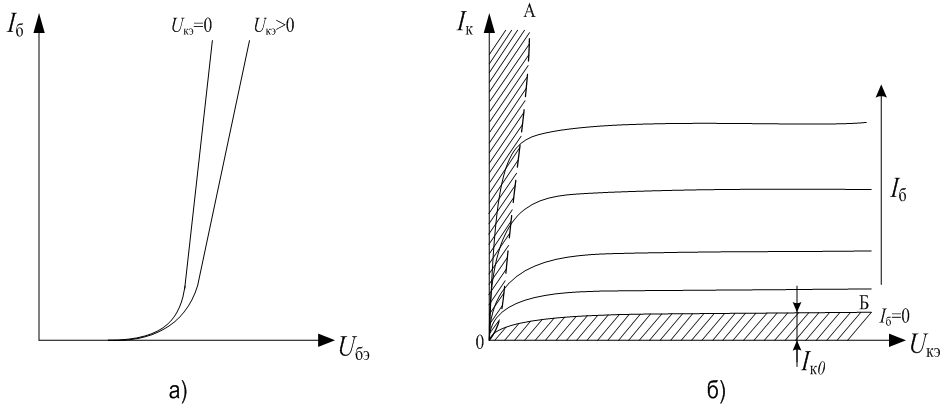

Графики – стат. ВАХ (а) – входные, (б) – выходные n-p-n с ОЭ.
насыщения (заштрихованная область левее линии 0А); отсечки (заштрихованная область ниже линии 0Б, соответствующая закрытому состоянию транзистора); активной (незаштрихованная область между линиями 0А 0Б, соответствующая активному состоянию транзистора).
Ещё рисунок билет 11, вопрос 2. 3) Механизмы рекомбинации: через локальные уровни, через поверхностные уровни.
Рекомбинация через ловушку (лок ур.) связана с наличием разрешенных энергетических уровней в запрещенной зоне. Такие уровни возникают в результате нарушений периодической структуры кристалла, вызванных атомами примеси, дислокациями, дефектами упаковки, растрескиваниями, вакансиями и др. Локальные состояния в запрещенной зоне могут захватывать свободные носители заряда, поэтому они называются ловушками. При рекомбинации через ловушки происходит захват, например, сначала электрона, а потом дырки. На зонной диаграмме этот процесс может быть изображен следующим образом; электрон переходит из зоны проводимости на уровень ловушки, а затем в валентную зону, заполняя один из свободных уровней, то есть рекомбинируя с дыркой.
При поверхностной рекомбинации роль ловушек играют локальные поверхностные состоянии, которые возникают вследствие обрыва кристаллической структуры полупроводника на поверхности кристалла. На протекание поверхностной рекомбинации оказывают большое влияние состояние поверхности: наличие окисной пленки, загрязнений и др.
Билет 10.
1) МДП-транзистор: конструкция, статистические параметры, пороговое напряжение.
Конструкция (билет 7, вопрос 1). Статистические параметры (билет 6, вопрос 3).
МДП-транзистора с индуцированным каналом. При нулевом напряжении на затворе канал отсутствует. Если увеличить его (по модулю), то при некотором значении напряжения затвор-исток U0, называемом пороговым напряжением, на поверхности полупроводника будет индуцироваться инверсный слой, электропроводность которого совпадает с электропроводностью стока и истока. В результате области стока и истока оказываются соединенными тонким проводящим каналом между собой, и во внешней цепи возникает ток.
2) Межзонная (непосредственная) рекомбинация. Уравнение рассасывания.
Межзонная рекомбинация происходит при переходе электрона из зоны проводимости в валентную зону. Этот процесс происходит в том случае, если электрон теряет свою энергию, и она становится ниже, чем минимальная энергия в зоне проводимости (нижняя граница зоны). Электрон не может обладать значениями энергии из запрещённой зоны, а значит, сразу переходит в валентную зону (Во всех видах рекомбинации соблюдаются все законы сохранения энергии и квазиимпульса, суммарная энергия системы не изменяется).
Процессы непосредственной рекомбинации характеризуются дифференциальным уравнением рассасывания. Это уравнение представляет зависимость скорости убывания концентрации неравновесных носителей dn/dt и dp/dt, происходящей в результате выключения источника инжекции, от разности скорости рекомбинации неравновесных носителей R и скорости генерации равновесных носителей заряда . При этом предполагается, что в течение процесса рекомбинации выполняется условие электронейтральности полупроводника, то есть концентрации избыточных носителей заряда равны между собой (). Исходя из сказанного, выражение для дифференциального уравнения рассасывания можно записать в виде
, где n=no+Dn, p=po+Dp - концентрации неравновесных носителей заряда в полупроводнике.
