Абсолютная величина ожидаемой прибыли составит:
PribCC1=DoxDegCC1-(ZatrRemCC1+ZatrRemCC1+UbitokCC1).
Относительный коэффициент прибыли равен:
KoefPribCC1=PribCC1/DoxMaxCC1.
Показатели в целом за систему связи:
SumPribil=SumDoxDeg- (SumZatrRes+SumZatrRem+SumUbitok), KoefPrib=SumPrib/SumDoxMax,
где SumDoxMax, SumDoxDeg, SumZatrRes, SumZatrRem, SumUbitok — соответствующие доходы и затраты за систему.
5.1.4. Сегмент Постановка на дежурство
Сегмент предназначен для имитации поступления основных и резервных СС всех типов и постановки их на дежурство.
1.Выполните команду Файл/Создать/Модель на панели инструментов. Появится диалоговое окно Новая модель.
2.Дайте имя новой модели. В поле Имя модели введите Си-
стема_связи. Выберите каталог для сохранения файлов модели. 3. Щёлкните кнопку Готово.
5.1.4.1. Ввод исходных данных
Исходные данные разделим и разместим там, где они, по нашему мнению, нужны и их удобно использовать.
Организуйте ввод исходных данных для сегмента Постановка на дежурство.
1.В Палитре выделите Презентация. Перетащите элемент
Область просмотра. Перейдите на панель Свойства.
2.В поле Имя: введите Исходные_данные_ПД.
3.Задайте расположение области просмотра относительно ее якоря Выравнивать по: Верхн. левому углу.
4.Выберите режим масштабирования из выпадающего спис-
ка Масштабирование: Подогнать под окно.
5.Перейдите на страницу Местоположение и размер. Вве-
дите в поля X: 0, Y: 500, Ширина: 450, Высота: 340.
6. Перейдите на страницу Местоположение и размер. Вве-
дите в поля X: 0, Y: 500, Ширина: 450, Высота: 340.
184

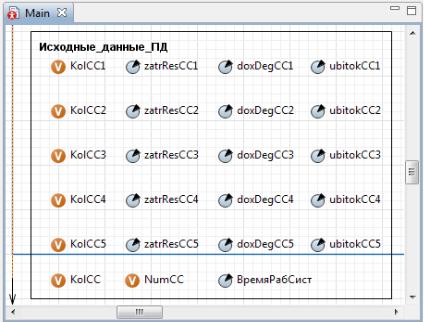

Рис. 5.3. Размещение элементов Параметр и Переменная
7.Перетащите элемент Прямоугольник на элемент Область просмотра.
8.Перейдите на страницу Местоположение и размер. Вве-
дите в поля X: 20, Y: 520, Ширина: 390, Высота: 300.
9.Перетащите элемент text и на странице Текст в поле text введите Исходные_данные_ПД (здесь ПД — постановка на дежурство).
10.В Палитре выделите Основная. Перетащите элементы
Параметр и Переменная на элемент с именем Исход-
ные_данные_ПД и разместите их так, как показано на рис. 5.3. 11. Значения свойств установите согласно табл. 5.1.
Простые переменные с именами KolCC1…KolCC5 — количество СС по типам, а KolCC — количество СС всех типов. Эти переменные мы будем вычислять по исходным значениям КСС1 … КСС5 и КССР1 … КССР5 и использовать при генерации равного значению КolСС заявок, имитирующих СС. Количество СС изменять можно только перед началом моделирования, так как заявки, имитирующие СС, генерируются только один раз.
185
|
|
|
Таблица 5.1 |
|
Свойства элементов на Исходные_данные_ПД |
||||
Имя |
Тип |
Значение по |
Отображать |
|
умолчанию |
имя |
|||
|
|
|||
KolCC1 |
int |
0 |
Установить |
|
KolCC2 |
int |
0 |
флажок во всех |
|
KolCC3 |
int |
0 |
элементах |
|
KolCC4 |
int |
0 |
|
|
KolCC5 |
int |
0 |
|
|
KolCC |
int |
0 |
|
|
NumCC |
int |
0 |
|
|
doxdegCC1 |
double |
20 |
|
|
doxdegCC2 |
double |
24.2 |
|
|
doxdegCC3 |
double |
32.8 |
|
|
doxdegCC4 |
double |
23 |
|
|
doxdegCC5 |
double |
25.5 |
|
|
zatrResCC1 |
double |
21 |
|
|
zatrResCC2 |
double |
24.2 |
|
|
zatrResCC3 |
double |
28 |
|
|
zatrResCC4 |
double |
26 |
|
|
zatrResCC5 |
double |
25.5 |
|
|
ubitokCC1 |
double |
32 |
|
|
ubitokCC2 |
double |
34.2 |
|
|
ubitokCC3 |
double |
37 |
|
|
ubitokCC4 |
double |
31 |
|
|
ubitokCC5 |
double |
32.5 |
|
5.1.4.2. Имитация поступления средств связи
Создайте область просмотра на диаграмме класса Main для размещения объектов сегмента Постановка на дежурство.
1.Из палитры Презентация перетащите элемент Область просмотра.
2.На панели Свойства в поле Имя: введите постановка.
3.Задайте Выравнивать по: Верхн. левому углу.
4.Выберите режим масштабирования из выпадающего спис-
ка Масштабирование: Подогнать под окно.
5.Перейдите на страницу Местоположение и размер. Вве-
дите в поля X: 0, Y: 0, Ширина: 700, Высота: 350.
6.Перетащите элемент Скруглённый прямоугольник.
Оставьте имя, предложенное системой. В нём мы разместим объ-
екты сегмента Постановка на дежурство.
186
7.Перейдите на страницу Местоположение и размер. Вве-
дите в поля X: 38, Y: 62, Ширина: 642, Высота: 268.
8.На Область просмотра мы уже перетащили Скруглен-
ный прямоугольник. На нём мы будем размещать, как отмечалось ранее, объекты сегмента Постановка на дежурство.
9.Перетащите на него элемент text и на панели Свойства в
поле Текст: введите Постановка на дежурство. Поместите этот текст посредине в верхней части элемента Скругленный прямоугольник.
10.Перетащите элемент Прямоугольник на Область просмотра. На странице Местоположение и размер введите в поля
X:50, Y: 100, Ширина: 170, Высота: 140.
11.Перетащите элемент text на Прямоугольник и на панели
Свойства в поле Текст: введите Имитация поступления СС.
12.Перетащите объект source на Прямоугольник. Для записи
ихранения параметров СС в поля заявок необходимо создать не-
стандартный тип агента. Создайте тип агента ComFacility.
13.В панели Проекты Щёлкните правой кнопкой мыши элемент модели верхнего уровня дерева и выберите Создать/Java
класс.
14.Появится диалоговое окно Новый Java класс. В поле
Имя: введите имя нового класса ComFacility.
15.В поле Базовый класс: выберите из выпадающего списка Entity в качестве базового класса. Щёлкните Далее.
16.Появится вторая страница Мастера создания Java класса. Добавьте следующие поля Java класса:
tipCC |
int; |
timeMeanRem |
double; |
nach |
double; |
nach1 |
double; |
timeOtkaz |
double; |
17.Оставьте выбранными флажки Создать конструктор и Создать метод toString ().
18.Щёлкните кнопку Готово. Закройте редактор кода.
19.Щёлкните правой кнопкой мыши в панели Проект только что созданный Java класс и в контекстном меню выберите Преоб-
разовать Java класс в тип агента.
20.Появится окно c автоматически созданными параметрами
нестандартного типа заявок ComFacility. Закройте его.
187
21.Выделите объект source.
22.На панели Свойства уберите флажок Отображать имя.
23.В полях Тип заявки: и Новая заявка: Agent замените
ComFacility. Установите:
Прибывают согласно Интенсивности. Интенсивность прибытия 1 Ограниченное количество прибытий установите флажок Максимальное количество прибытий 1
На странице Действия в поле При выходе: введите Java код:
KolCC1=degurstvo.KCC1+degurstvo.KCCP1;
degurstvo.DoxMaxCC1= round((degurstvo.KCC1*doxDegCC1)*ВремяРабСист*100); degurstvo.DoxMaxCC1=degurstvo.DoxMaxCC1/100; degurstvo.ZatrResCC1= round((degurstvo.KCCP1*zatrResCC1)*ВремяРабСист*100); degurstvo.ZatrResCC1=degurstvo.ZatrResCC1/100; KolCC2=degurstvo.KCC2+degurstvo.KCCP2; degurstvo.DoxMaxCC2= round((degurstvo.KCC2*doxDegCC2)*ВремяРабСист*100); degurstvo.DoxMaxCC2=degurstvo.DoxMaxCC2/100; degurstvo.ZatrResCC2= round((degurstvo.KCCP2*zatrResCC2)*ВремяРабСист*100); degurstvo.ZatrResCC2=degurstvo.ZatrResCC2/100; KolCC3=degurstvo.KCC3+degurstvo.KCCP3; degurstvo.DoxMaxCC3= round((degurstvo.KCC3*doxDegCC3)*ВремяРабСист*100); degurstvo.DoxMaxCC3=degurstvo.DoxMaxCC3/100; degurstvo.ZatrResCC3= round((degurstvo.KCCP3*zatrResCC3)*ВремяРабСист*100); degurstvo.ZatrResCC3=degurstvo.ZatrResCC3/100; KolCC4=degurstvo.KCC4+degurstvo.KCCP4; degurstvo.DoxMaxCC4= round((degurstvo.KCC4*doxDegCC4)*ВремяРабСист*100); degurstvo.DoxMaxCC4=degurstvo.DoxMaxCC4/100; degurstvo.ZatrResCC4= round((degurstvo.KCCP4*zatrResCC4)*ВремяРабСист*100); degurstvo.ZatrResCC4=degurstvo.ZatrResCC4/100; KolCC5=degurstvo.KCC5+degurstvo.KCCP5; degurstvo.DoxMaxCC5= round((degurstvo.KCC5*doxDegCC5)*ВремяРабСист*100); degurstvo.DoxMaxCC5=degurstvo.DoxMaxCC5/100; KolCC=KolCC1+KolCC2+KolCC3+KolCC4+KolCC5;
188
degurstvo.ZatrResCC5= round((degurstvo.KCCP5*zatrResCC5)*ВремяРабСист*100); degurstvo.ZatrResCC5=degurstvo.ZatrResCC5/100; degurstvo.SumDoxMax=degurstvo.DoxMaxCC1+ degurstvo.DoxMaxCC2+degurstvo.DoxMaxCC3+ degurstvo.DoxMaxCC4+degurstvo.DoxMaxCC5; degurstvo.SumZatrRes=degurstvo.ZatrResCC1+ degurstvo.ZatrResCC2+degurstvo.ZatrResCC3+ degurstvo.ZatrResCC4+degurstvo.ZatrResCC5;
Введённым кодом определяется количество СС всех типов, включая и резервные средства связи. Эти данные необходимы в последующем в объекте split. Количества СС как исходные данные будут размещены на агенте Degyrstvo, который мы создадим позже, поэтому в коде используется доступ к ним в виде, напри-
мер, degyrstvo.KCC1.
Кодом рассчитываются также максимальный доход от каждого типа СС и суммарный максимальный доход, а также затраты на содержание резервных СС по типам и суммарные затраты на содержание резервных СС всех типов.
Такой подход к расчётам максимального дохода и затрат на содержание резервных СС принят для экономии машинного времени, поскольку эти показатели зависят только от продолжительности времени моделирования (ВремяРабСист), дохода от дежурства одного СС и затрат на содержание одного резервного СС. То есть данные для их расчёта не носят стохастический характер. Поэтому указанные показатели целесообразно рассчитать здесь, а затем использовать в конце моделирования при обработке накопленных статистических данных.
Для вывода результатов моделирования с двумя знаками после запятой использовался метод round(). Предварительно результат умножался на 100, а потом делился на эту же величину. Например:
degyrstvo.DoxMaxCC1= round((degyrstvo.KCC1*doxDegCC1)*ВремяРабСист*100); degyrstvo.DoxMaxCC1=degyrstvo.DoxMaxCC1/100;
24.Добавьте объекты split и sink (рис. 5.4).
25.Выделите объект split. Установите свойства как на рис. 5.5.
Так как копии не унаследуют свойств от оригинала, поэтому на странице Действия в поле При выходе копии: введите Java код:
189
Рис. 5.4. Добавлены объекты split и sink
NumCC++;
if (NumCC <= KolCC) entity.tipCC = 5;
if (NumCC <= (KolCC1+KolCC2+KolCC3+KolCC4)) entity.tipCC = 4;
if (NumCC <= (KolCC1+KolCC2+KolCC3))
entity.tipCC = 3;
if (NumCC <= (KolCC1+KolCC2))
entity.tipCC = 2; if (NumCC <= KolCC1)
entity.tipCC = 1;
Переменная NumCC предназначена для последовательного счёта СС всех типов. Она используется для определения принадлежности СС к соответствующему типу и занесения кода этого типа СС в поле entity.tipCC, например, entity.tipCC = 5,
который необходим для нормального функционирования модели, то есть отличия СС по типам.
1. Объект sink уничтожает заявку-оригинал.
190
