7.5. Цикл пту с вторичным перегревом пара
Увеличение начального давления и температуры в цикле ПТУ приводит к возрастанию его КПД. Однако существует ограничение этих параметров пара. Современное энергетическое оборудование допускает использование водяного пара с параметрами, не превышающими значения давления 24 МПа и температуры 540 оС. Превышение этих параметров приводит к авариям на ТЭС, вызванным разрушением трубопроводов.

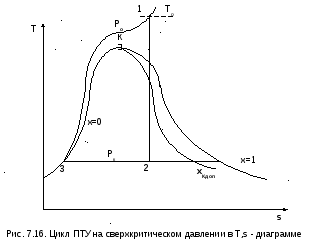

Цикл ПТУ на сверхкритическом давлении пара (больше 22 МПа) показан вT,s- диаграмме на рис. 7.16.
На рис.7.16 начальная температура пара перед турбиной соответствует максимальнодопустимому ее значению. Такой цикл практически реализовать нельзя, т.к. конечная степень сухости пара (в точке 2) имеет меньшее значение, чем допустимое (хКдоп). Решение проблемы использования сверхкритических давлений в ПТУ было решено введением вторичного перегрева пара в цикле ПТУ.
Схематическое изображение цикла ПТУ с вторичным перегревом приведено на рис. 7.17. Вторичный перегрев пара позволяет увеличить КПД цикла и снизить влажность пара на выходе из части низкого давления турбины (ЧНД).
Вторичный перегрев пара осуществляется во вторичном пароперегревателе (ВПП), который располагается за частью высокого давления турбины (ЧВД). ВПП конструктивно размещается в паровом котле. Подвод теплоты к пару в ВПП идет при постоянном давлении (Рвп=const), которое имеет оптимальное значение.
Изображение обратимого цикла ПТУ с вторичным перегревом пара в T,s- и h,s- диаграммах показано на рис.7.18 и 7.19. По сравнению с простым циклом ПТУ здесь имеется второй процесс изобарного подвода теплоты 2-3 при Рвп=const, а процесс расширения пара в турбине состоит из процессов 1-2 в ЧВД и 3-4 в ЧНД турбины.
Энтальпия пара на выходе из ЧВД турбины (на входе в ВПП) обозначена как hвп’, а на выходе из ВПП (на входе в ЧНД турбины) как hвп”. Температура пара на выходе из ВПП обозначена как tвп. В данном циклеtвп= tо в общем случае они могут быть не одинаковыми. Остальные обозначения аналогичны простому циклу ПТУ.
Цикл данной ПТУ, как и простой схемы ПТУ, состоит из изобарных и адиабатных процессов. Поэтому для его термодинамического расчета необходимо определить энтальпии в характерных точках процессов. Определение энтальпий ho, ctК’, ctПВ выполняется аналогично простому циклу ПТУ. Энтальпия hВП’ определяется по so и РВП. Энтальпия hВП” определяется по tВП и РВП, одновременно целесообразно определить sВП. Энтальпия hК определяется по sВП и РК.
Выбор давления вторичного перегрева пара
Давление вторичного перегрева имеет оптимальное значение. Его определяют методом вариантных расчетов. Для этого задаются величиной РВП в диапазоне давлений от РО до РК и рассчитывают при неизменных остальных параметрах термический КПД цикла ПТУ. Наличие оптимального давления вторичного перегрева пара в ПТУ можно наглядно показать в T,s- диаграмме (рис. 7. 20). Поскольку начальная температура пара всегда при ее возрастании приводит к увеличению КПД ПТУ, то, как правило, принимаютtвп=to.
Рассмотрим два значения давления вторичного перегрева пара цикла ПТУ, представленного на рис.7.20. При РВП1 термический КПД цикла ПТУ увеличиться, т.к. к простому циклу ПТУ со средне-термодинамической температурой подвода теплоты к рабочему телу Тom (он выделен серым цветом) добавился цикл (он выделен сеткой и находится на заднем плане) со средне-термодинамической температурой подвода теплоты к рабочему телу Т1m>Тom. При РВП2 термический КПД цикла ПТУ уменьшиться, т.к. к простому циклу ПТУ добавился цикл (он выделен штриховкой) со средне-термодинамической температурой подвода теплоты к рабочему телу Т2m<Тom. Следовательно, в диапазоне значений давлений от Ро до Рк давление вторичного перегрева имеет оптимальное значение.
Построив график зависимости термического КПД цикла ПТУ от давления вторичного перегрева (рис.7.21), по максимальному значению КПД определяется оптимальное давление вторичного перегрева. Как видно из рис.7.21, термический КПД в зависимости от значения давления вторичного перегрева может быть больше, меньше или равен (при РВП=Ро) термическому КПД цикла без вторичного перегрева пара. Оптимальное давление вторичного перегрева пара обычно составляет 20 – 40 % от начального давления.
Введение вторичного перегрева пара в цикле ПТУ позволяет увеличить его КПД на 2 – 5 % по сравнению с простым циклом, имеющим такие же начальные и конечные параметры пара.
