возможность установить в схему подключения дополнительный ограничивающий резистор.

Резистор, как устройство плавного пуска, служит для того, чтобы была возможность уменьшать значения пускового тока, который может достигать довольно крупных значений.

Короткозамкнутый ротор и его особенности

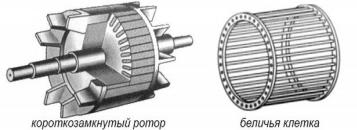

Короткoзамкнутый ротор представляет собой наборной сердечник из специальной листовой стали. Сердечник имеет каналы, которые не изолируют обмотки друг от друга, а наоборот

— они залиты расплавленным легкоплавким легким металлом, а он образует прутки, которые в торцах фиксируются на кольцах.

Металл, из которого выполняют эти прутки и которым заливают пространства между сердечниками, зависит от требуемых характеристик двигателя и это может быть как медь, так и алюминий.

40. Способы пуска 3-х фазного асинхронного двигателя. Регулирование скорости вращения ротора.

Пуск асинхронных двигателей

В асинхронных двигателях с большим моментом инерции необходимо увеличение вращающего момента с одновременным ограничением пусковых токов - для этих целей применяют двигатели с фазным ротором. Для увеличения начального пускового момента в схему ротора включают трехфазный реостат. В начале пуска он введен полностью, пусковой ток при этом уменьшается. При работе реостат полностью выведен. Для пуска асинхронных двигателей с короткозамкнутым ротором применяют три схемы: с реактивной катушкой, с автотрансформатором и с переключением со звезды на треугольник. Рубильник последовательно соединяет реактивную катушку и статор двигателя. Когда скорость ротора приблизится к номинальной, замыкается рубильник, он закорачивает катушка и статор переключаются на полное напряжение сети. При автотрансформаторном пуске по мере разгона двигателя, автотрансформатор переводится в рабочее положение, в котором на статор подается полное напряжение сети. Пуск асинхронного двигателя с предварительным включением обмотки статора звездой и последующим переключением ее на треугольник дает трехкратное уменьшение тока.

Изменение частоты вращения ротора трехфазного асинхронного двигателя

Параллельные обмотки двух фаз образуют одну пару полюсов сдвинутые в пространстве на 120 градусов. Последовательное соединение обмоток образует две пары полюсов, что дает возможность уменьшить скорость вращения в два раза. Для регулирования скорости вращения ротора изменением частоты тока используют отдельный источник тока или преобразователь энергии с регулируемой частотой выполненный на тиристорах.

Способы торможения двигателей

При торможении противовключением меняются два провода соединяющих трехфазную сеть с обмотками статора, изменяя при этом направление движения магнитного поля машины. При этом наступает режим электромагнитного тормоза. Для динамического торможения обмотка статора отключается от трехфазной сети и включается в сеть постоянного тока. Неподвижное поле статора заставляет ротор быстро останавливаться. Асинхронные двигатели нашли широкое применение в промышленности. В строительных механизмах, на металлообрабатывающих станках, в кузнечно-прессовом оборудовании, в силовых приводах прокатных станов, в радиолокационных станциях и многих других отраслях.

41. Механичская характеристика 3-х фазного асинхронного двигателя. Реверсирование.

Механической характеристикой двигателя называется зависимость частоты вращения ротора от момента на валу n = f (M2). Так как при нагрузке момент холостого хода мал, то M2 ≈ M и механическая характеристика представляется зависимостью n = f (M). Если учесть взаимосвязь s = (n1 - n) / n1, то

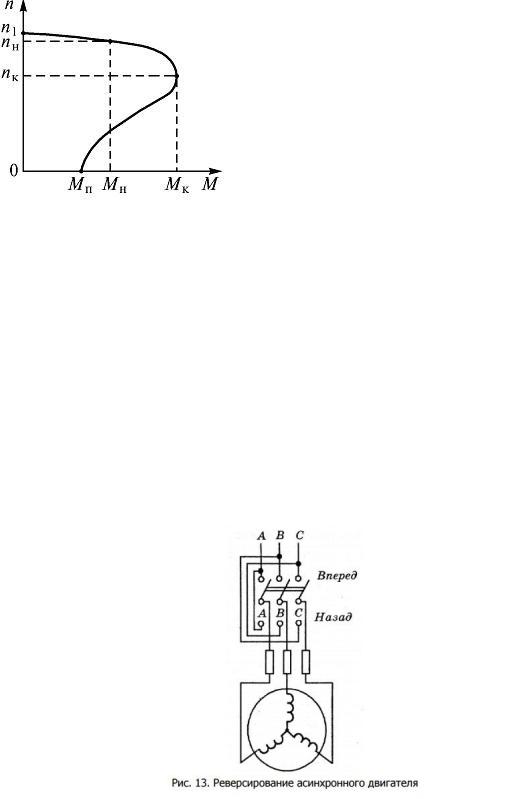

механическую характеристику можно получить, представив ее графическую зависимость в координатах n и М (рис. 1).

Рис. 1. Механическая характеристика асинхронного двигателя

Естественная механическая характеристика асинхронного двигателясоответствует основной

(паспортной) схеме его включения и номинальным параметрам питающего напряжения. Искусственные характеристикиполучаются, если включены какие-либо дополнительные элементы: резисторы, реакторы, конденсаторы. При питании двигателя не номинальным напряжением характеристики также отличаются от естественной механической характеристики.

Механические характеристики являются очень удобным и полезным инструментом при анализе статических и динамических режимов электропривода.

Реверсирование — изменение направления вращения ротора двигателя. Как известно, направление вращения ротора зависит от направления вращения магнитного поля статора, поэтому для изменения направления вращения ротора следует изменить последовательность фаз. На практике это осуществляется путем перемены мест любых двух фаз. Для этого часто используют трехполюсные переключатели (рис. 13):

42. Устройство, принцип действия и область использования однофазного асинхронного двигателей.

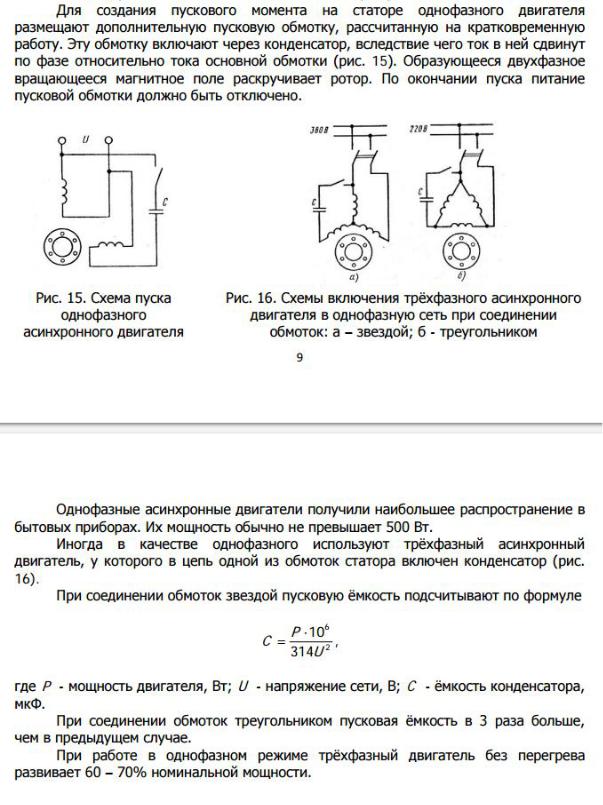

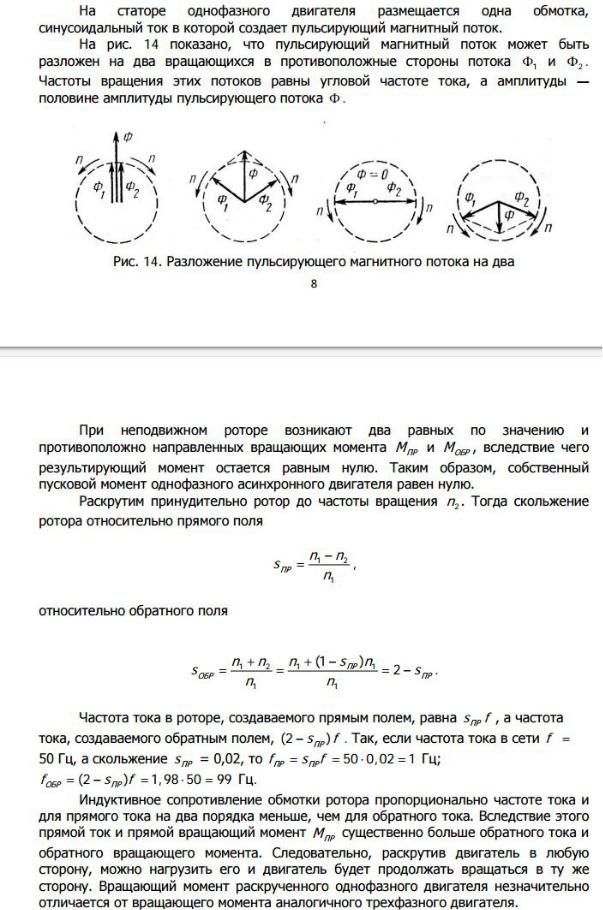

43. Устройство и принцип действия машины постоянного тока. Назначение коллектора. Работы машины постоянного тока в режиме двигателя и в режиме генератора.

Устройство всей машины

В зависимости от видов машин постоянного тока схема может немного меняться, но в целом она универсальна. В устройстве обязательно находятся:

●Коллектор. Он необходим для того, чтобы выпрямлять переменный ток в постоянный. Фактически, это сердцевина подобной машины, ее главный действующий элемент.

●Щетки. Они необходимы для лучшего контакта и коммутации. Если щётки работают правильно, то искрения не будет.

●Сердечник якоря. Он необходим для того, чтобы стать основой для обмотки.

●Главный полюс. Это основа для создания магнитного поля.

●Катушки. Эти устройства представляют собой разнополярное устройство, необходимое для возникновения постоянного тока.

●Корпус или станина. Представляет собой неподвижную часть, необходимую для подключения полюсов и создания стабильного магнитного поля.

●Подшипниковый щит. Он соединяет статор и ротор. Чем он прочнее, тем больше срок эксплуатации всей машины. К счастью, данная деталь может чиниться.

●Вентилятор. Это устройство необходимо для предотвращения перегрева всей машины.

●Обмотка якоря. Именно в ее волокнах образуется и индуцируется ЭДС.

Обязательно нужно четко понимать устройство машин постоянного тока, чтобы правильно их эксплуатировать, а также в случае необходимости произвести ремонт.

Устройство главных полюсов

Главный полюс представляет собой сердечник, состоящий из листов специальной электротехнической стали. На него в определенном порядке насаживаются катушки с последовательной и параллельной обмоткой. Основной функцией данной детали становится образование магнитного поля. Также, имеются такие детали, как наконечник для выравнивания поля.

Детали

●обмотка главного полюса

●сердечник

●наконечник

●болт крепления

●станина

●якорь

Если все эти детали хорошо работают, то в результате образуется магнитное поле. Принцип действия машин постоянного тока не обходится без него.

Для создания магнитного поля и его надежности также используются дополнительные полюса. Они изготавливаются по тому же принципу, но немного проще.

Устройство катушек

Катушки, про которые постоянно упоминают при устройстве машины постоянного тока, на самом деле представляют собой классические устройства. Они могут предназначаться для главных и побочных полюсов. Катушкой подобное устройство называется за то, что это обмотка определенным образом добавленная на основу. На одной её стороне находится плюс, а на другой - минус. За счет этого можно «играть» с полярностью, добиваясь возникновения поля и настраивая его.

Устройство сердечника и якоря

Якорь представляет собой центральную вращающую часть, которая задаёт движение всему агрегату. Сердечник также является центром всего якоря, на котором в дальнейшем будет находиться обмотка и крепится другие детали.

Внешне он напоминает цилиндр, но вовсе не является простой цельной фигурой, скорее – это наборной элемент. На центральную ось набираются кольца или сегменты листовой стали, которые чередуются между собой в определенной направленности. Основным отличием является тот факт, что на внешней их части присутствует огромное количество специальных пазов, которые обеспечивают дальнейшее крепление. В конце они фиксируются с коллектором и становятся единым целым с ним, образуя замкнутую обмотку.

Устройство якорных катушек

Якорные катушки иными словами называют полукатушками. Обусловлено это небольшим количеством витков (от двух до шести). Также, они имеют маленькую толщину. Основное предназначение и принцип работы их схож с обычными катушками, однако есть и некоторые отличия.

В первую очередь – это двойная головка, на которой отсутствуют выводные концы. В якоре они соединяются с коллекторными пластинами, поэтому конструкция устройства довольно необычная. Катушки могут состоять из нескольких секций, каждая из которых соединяется с коллектором при помощи припаивания.

Устройство коллектора

Коллектор по внешнему виду напоминает небольшой цилиндр. Он сделан из меди. Между слоями металла располагается слюда или миканит. В зависимости от необходимой мощности машины может меняться и сам состав материалов коллектора.

К этому цилиндру в дальнейшем крепятся щетки, а также обмотка различной полярности. Основная сложность в его конструкции заключается в том, что это не цельный цилиндр, а собранное особым образом устройство. Данную деталь формируют огромное количество клиновидных медных пластин. Между собой они не должны соприкасаться, поэтому обязательно имеются прослойки и прокладки из другого материала.

Готовый цилиндр надежно крепится на валу якоря при помощи специального болта и становится центром всей машины, преобразующей переменный ток в постоянный. Он может быть практически любого размера, но от этого будет изменяться мощность всего устройства.

Устройство щеткодержателей

Держатели для щеток обеспечивают их плотное прижатие и идеальное движение. Именно они делают так, чтобы контакты не тёрлись с коллектором. Обязательно просчитывается так, чтобы относительно полюсов машины щетки не меняли свое положение. Они максимально прочно соприкасаются с коллектором, благодаря пружинам, имеющимся в держателях. Также, обеспечивается вращение для идеальной работы.

В зависимости от конкретной машины, держатели могут быть разными по форме и материалам. Однако принцип действия их остается неизменным в любом случае.

Устройство щеток

Сами щетки представляют собой прямоугольные бруски. Они находятся на внешней стороне устройства и их легко можно увидеть, не разбирая машину. Иногда, в случае возникновения неисправности, именно тут возникает само искрение, символизирующее о необходимости принимать меры. Основными

материалами, из которых изготавливаются щётки, являются графит, кокс, а также некоторые другие компоненты.

Принцип действия

Принцип действия машин постоянного тока непосредственно соединен с понятием назначения. Подобные технологии применяются, как в электродвигателях, так и в генераторах. В зависимости от мощности и характеристик их можно использовать в любых отраслях, от промышленности до различных автоматических систем.

Подобные двигатели достаточно дороги и сложны, поэтому они пока не вошли в широкое обращение и используются только лишь при необходимости. Особую популярность такие машины обрели в натуральном хозяйстве, в любых передвижных установках, а также выступают в качестве источника энергии, если её тяжело получить другим способом.

Принцип действия в режиме генератора

Согласно первоначальной трактовке явления электромагнитной индукции в движущемся проводнике, данной еще Фарадеем, когда он пересекает при движении силовые линии магнитного поля, в нем наводится ЭДС. Следуя этому принципу, можно объяснить причину наведения ЭДС в активных проводниках (тех, что уложены в пазы) обмотки якоря МПТ. Действительно, они движутся под главными полюсами, пересекая при этом линии поля. Поскольку последние непрерывны, каждый проводник якоря независимо от того, расположен ли он на его поверхности (так было в первых конструкциях МПТ) или в пазах, пройдя под полюсом, пересечет все исходящие из его наконечника линии поля. Направление действия индуцированной в проводнике ЭДС можно определить, применяя правило правой руки, которое иллюстрирует рисунок ниже. Пазовые проводники якоря попарно входят в состав витков катушек его обмотки. Сумма ЭДС витков дает ЭДС катушки. Неподвижные щетки делят всю обмотку якоря на несколько (минимум две) параллельных ветвей. Сумма ЭДС всех катушек, входящих в параллельную ветвь, дает ЭДС всей обмотки якоря МПТ. Таким образом, принцип действия машин постоянного тока при работе генератором можно сформулировать так: якорь возбужденной машины вращается приводным двигателем, в его обмотке наводится ЭДС, которая вызывает протекание постоянного тока якоря в замкнутой электроцепи, включающей обмотку, коллектор, щетки и внешнюю сеть с нагрузкой. При наличии тока якоря на него начинает действовать тормозящий электромагнитный момент. Он создает нагрузку для приводного двигателя. Чем больше электрическая мощность нагрузки генератора, тем сильнее тормозится его якорь и тем выше нагрузка приводного двигателя. При этом согласно закона сохранения энергии в последнем расходуется столько топлива на приведение якоря генератора во вращение, чтобы высвобожденная при его сгорании химическая энергия за вычетом энергетических потерь в двигателе и генераторе равнялась бы энергии, отбираемой электрической нагрузкой от машины постоянного тока.

44. Коллекторные двигатели и их использование в бытовых приборах и инструментах.

Универсальные коллекторные двигатели применяются в промышленных и бытовых электроустановках (электрифицированный инструмент, вентиляторы, холодильники, соковыжималки, мясорубки, пылесосы и др.). Они рассчитаны для работы как от сети постоянного тока (110 и 220 В), таи и от сети переменного тока частотой 50 Гц (127 и 220 В). Эти двигатели имеют большой пусковой момент и сравнительно малые размеры.

Устройство коллекторных электродвигателей

По своему устройству универсальные коллекторные двигатели принципиально не отличаются от двухполюсных двигателей постоянного тока с последовательным возбуждением.

В универсальных коллекторных двигателях не только якорь набирается из листовой электротехнической стали, но и неподвижная часть магнитопровода (полюса и ярмо).

Обмотка возбуждения этих двигателей включается с обеих сторон якоря. Такое включение (симметрирование) обмотки позволяет уменьшить радиопомехи, .создаваемые двигателем.

Вращающий момент создается за счет взаимодействия тока в обмотке якоря (ротора) с магнитным потоком возбуждения.

Технические характеристики коллекторных электродвигателей

Эти двигатели выпускаются на сравнительно небольшие мощности - от 5 до 600 Вт (для электроинструмента - до 800 Вт) на частоты вращения 2770 - 8000 об/мин. Пусковые токи таких двигателей невелики, поэтому их в сеть включают непосредственно без пусковых сопротивлений. Универсальные коллекторные двигатели имеют минимум четыре вывода: два для подключения к сети переменного тока и два для подключения к сети постоянного тока.

К. п. д. универсального двигателя на переменном токе ниже, чем на постоянном. Это вызвано повышенными магнитными и электрическими потерями. Величина тока, потребляемого универсальным двигателем при работе на переменном токе, больше, чем при работе этого же двигателя на постоянном токе, так как переменный ток помимо активной составляющей имеет еще и реактивную составляющую.
