3.3 Подготовка исходных данных для компьютерного расчета

Дальнейший расчет выполняем в программном комплексе «Лира», как расчет пространственной системы, состоящей из стержневых элементов и пластин на статические нагрузки с выбором расчетных сочетаний усилий

В основу расчета положен метод конечных элементов в перемещениях. В качестве основных неизвестных приняты следующие перемещения узлов:

X линейное по оси X Рис. 3.2.2 Окно жесткости элементов.

Z линейное по оси Z

UY угловое вокруг оси Y

В ПК "ЛИРА" реализованы положения раздела СНиП - СНиП -2.03,01-84* «Бетонные и железобетонные конструкции»

Генерируем геометрические очертания поперечной рамы и задаем нагрузки в модуле «Лир-ВИЗОР».

Задаем жесткости элементам рамы.

Создаем пространственную схему путем копирования проской регулярной рамы
Формируем таблицу расчетных сочетаний усилий (РСУ)
Рассчитываем ферму на 8 статических загружений.
Выполняем расчет сечений элементов.
Подобранные сечения элементов сведены в таблицу.

Рис. 3.2.3 Диалоговое окно расчетных сочетаний усилий.

3.4 Расчет выполняем при 10 загружениях.

Рис. 3.2.4 Загружение 1(постоянная нагрузка).

Рис. 3.2.5. Загружение 2(снеговая нагрузка).

Рис. 3.2.6. Загружение 3(снеговая нагрузка, на половине пролета).

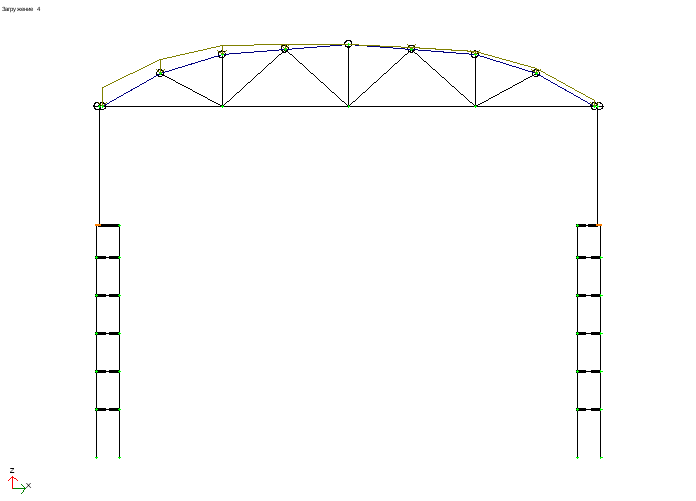

Рис. 3.2.7. Загружение 4(снеговая нагрузка, по ДБН)

Рис. 3.2.8 Загружение 5 (ветровая нагрузка слева).

Рис. 3.2.9 Загружение 6 (ветровая нагрузка справа).

Рис. 3.2.10 Загружение 7(вертикальное давление крана1).

Рис. 3.2.11 Загружение 8 (вертикальное давление крана2).

Рис. 3.2.12 Загружение 9(тормозная горизонтальная нагрузка).

Рис. 3.2.11 Загружение 10 (тормозная горизонтальная нагрузка).

3.5 Усилия, полученные в заданной раме. Таблица РСУ (стержни)
№ элем	№ сечен	Тип РСУ	Кран/сейсм	Состав РСУ	Критерий	Усилия						№№ загруж
№ элем	№ сечен	Тип РСУ	Кран/сейсм	Состав РСУ	Критерий	N (кН)	*Mk (кНм)**	*My (кНм)**	Qz (кН)	*Mz (кНм)**	Qy (кН)	№№ загруж
125	1	1	-	длит	1	870.873	0.026	193.613	-108.807	0.399	0.095	1 5
125	1	1	-	длит	2	-1756.753	0.017	-156.237	77.472	0.368	0.085	1 6
125	1	2	-	длит	6	461.258	0.019	154.885	-88.910	0.455	0.102	1 2 5
125	1	2	-	длит	9	493.554	0.023	155.185	-88.805	0.470	0.107	1 3 5
125	1	2	-	длит	11	-1640.842	0.012	-124.995	60.113	0.431	0.094	1 2 6
125	1	1	-	полн	1	870.873	0.026	193.613	-108.807	0.399	0.095	1 5
125	1	1	-	полн	2	-1756.753	0.017	-156.237	77.472	0.368	0.085	1 6
125	1	2	К	полн	6	366.178	-0.060	158.673	-88.788	0.250	0.025	1 2 5 7 9
125	1	2	К	полн	9	440.336	0.112	152.478	-87.189	0.895	0.217	1 3 5 8 10
125	1	2	К	полн	10	-1735.923	-0.067	-121.207	60.235	0.225	0.017	1 2 6 7 9
125	1	2	К	полн	12	546.682	0.114	153.876	-87.029	0.827	0.205	1 5 8 10
125	1	2	К	полн	18	-1806.464	0.022	-132.443	66.031	0.636	0.130	1 2 6 7 9
125	1	2	К	полн	29	-1661.765	0.105	-127.402	61.834	0.871	0.210	1 3 6 8 10
125	1	2	К	полн	30	504.819	-0.054	160.372	-88.522	0.196	0.018	1 5 7 9
125	2	1	-	длит	1	881.223	0.026	-31.938	-87.325	0.181	0.095	1 5
125	2	1	-	длит	2	-1746.403	0.017	3.539	61.464	0.172	0.085	1 6
125	2	2	-	длит	9	503.904	0.023	-29.302	-71.619	0.223	0.107	1 3 5
125	2	2	-	длит	11	-1630.492	0.012	-1.464	47.306	0.213	0.094	1 2 6
125	2	1	-	полн	1	881.223	0.026	-31.938	-87.325	0.181	0.095	1 5
125	2	2	К	полн	2	-1796.115	0.022	4.701	53.225	0.337	0.130	1 2 6 7 9
125	2	2	К	полн	9	450.686	0.112	-28.292	-70.003	0.395	0.217	1 3 5 8 10
125	2	2	К	полн	10	-1725.573	-0.067	2.606	47.429	0.186	0.017	1 2 6 7 9
125	2	2	К	полн	12	557.032	0.114	-26.527	-69.843	0.354	0.205	1 5 8 10
125	2	1	-	полн	13	-1746.403	0.017	3.539	61.464	0.172	0.085	1 6
125	2	2	К	полн	29	-1651.415	0.105	0.089	49.028	0.388	0.210	1 3 6 8 10
125	2	2	К	полн	30	515.169	-0.054	-23.466	-71.337	0.155	0.018	1 5 7 9
173	1	1	-	длит	1	-9.319	-0.039	123.115	-306.265	0.000	0.000	1 5
173	1	1	-	длит	2	7.285	-0.026	-86.742	219.845	0.000	0.000	1 6
173	1	1	-	полн	1	-9.319	-0.039	123.115	-306.265	0.000	0.000	1 5
173	1	1	-	полн	2	7.285	-0.026	-86.742	219.845	0.000	0.000	1 6
173	1	2	К	полн	9	5.867	0.101	-67.060	170.513	0.000	-0.002	1 2 6 7 9
173	1	2	К	полн	10	-7.416	-0.171	98.495	-244.547	0.000	0.002	1 5 8 10
173	1	2	К	полн	27	5.867	-0.160	-69.390	176.341	0.000	0.002	1 6 8 10
173	1	2	К	полн	28	-7.416	0.081	100.474	-249.495	0.000	-0.002	1 5 7 9
173	1	2	К	полн	30	5.867	0.091	-67.411	171.393	0.000	-0.002	1 6 7 9
173	2	1	-	длит	1	-9.319	-0.039	61.742	-307.465	0.000	0.000	1 5
173	2	1	-	длит	2	7.285	-0.026	-42.893	218.645	0.000	0.000	1 6
173	2	1	-	полн	1	-9.319	-0.039	61.742	-307.465	0.000	0.000	1 5
173	2	1	-	полн	2	7.285	-0.026	-42.893	218.645	0.000	0.000	1 6
173	2	2	К	полн	9	5.867	0.101	-33.077	169.313	0.000	-0.002	1 2 6 7 9
173	2	2	К	полн	10	-7.416	-0.171	49.466	-245.747	0.000	0.002	1 5 8 10
173	2	2	К	полн	27	5.867	-0.160	-34.242	175.141	0.000	0.002	1 6 8 10
173	2	2	К	полн	28	-7.416	0.081	50.455	-250.695	0.000	-0.002	1 5 7 9
173	2	2	К	полн	30	5.867	0.091	-33.253	170.193	0.000	-0.002	1 6 7 9
173	3	1	-	длит	1	7.285	-0.026	0.716	217.445	0.000	0.000	1 6
173	3	1	-	длит	2	-9.319	-0.039	0.129	-308.665	0.000	0.000	1 5
173	3	1	-	полн	1	7.285	-0.026	0.716	217.445	0.000	0.000	1 6
173	3	1	-	полн	2	-9.319	-0.039	0.129	-308.665	0.000	0.000	1 5
173	3	2	К	полн	9	5.867	0.101	0.666	168.113	0.000	-0.002	1 2 6 7 9
173	3	2	К	полн	10	-7.416	-0.171	0.196	-246.947	0.000	0.002	1 5 8 10
173	3	2	К	полн	27	5.867	-0.160	0.666	173.941	0.000	0.002	1 6 8 10
173	3	2	К	полн	28	-7.416	0.081	0.196	-251.895	0.000	-0.002	1 5 7 9
173	3	2	К	полн	30	5.867	0.091	0.666	168.993	0.000	-0.002	1 6 7 9
173	4	1	-	длит	1	7.285	-0.026	44.085	216.245	0.000	0.000	1 6
173	4	1	-	длит	2	-9.319	-0.039	-61.724	-309.865	0.000	0.000	1 5
173	4	1	-	полн	1	7.285	-0.026	44.085	216.245	0.000	0.000	1 6
173	4	1	-	полн	2	-9.319	-0.039	-61.724	-309.865	0.000	0.000	1 5
173	4	2	К	полн	9	5.867	0.101	34.168	166.913	0.000	-0.002	1 2 6 7 9
173	4	2	К	полн	10	-7.416	-0.171	-49.313	-248.147	0.000	0.002	1 5 8 10
173	4	2	К	полн	27	5.867	-0.160	35.334	172.741	0.000	0.002	1 6 8 10
173	4	2	К	полн	28	-7.416	0.081	-50.303	-253.095	0.000	-0.002	1 5 7 9
173	4	2	К	полн	30	5.867	0.091	34.344	167.793	0.000	-0.002	1 6 7 9
173	5	1	-	длит	1	7.285	-0.026	87.214	215.045	0.000	0.000	1 6
173	5	1	-	длит	2	-9.319	-0.039	-123.817	-311.065	0.000	0.000	1 5
173	5	1	-	полн	1	7.285	-0.026	87.214	215.045	0.000	0.000	1 6
173	5	1	-	полн	2	-9.319	-0.039	-123.817	-311.065	0.000	0.000	1 5
173	5	2	К	полн	9	5.867	0.101	67.431	165.713	0.000	-0.002	1 2 6 7 9
173	5	2	К	полн	10	-7.416	-0.171	-99.063	-249.347	0.000	0.002	1 5 8 10
173	5	2	К	полн	27	5.867	-0.160	69.762	171.541	0.000	0.002	1 6 8 10
173	5	2	К	полн	28	-7.416	0.081	-101.042	-254.295	0.000	-0.002	1 5 7 9
173	5	2	К	полн	30	5.867	0.091	67.783	166.593	0.000	-0.002	1 6 7 9
193	1	1	-	длит	1	-654.637	0.014	363.347	-103.341	-0.901	0.149	1 5
193	1	1	-	длит	2	-651.043	-0.009	-320.176	69.423	-0.890	0.144	1 6
193	1	1	-	длит	11	-907.813	-0.029	77.715	-16.870	-1.124	0.186	1 2
193	1	1	-	длит	27	-846.629	-0.016	67.662	-16.605	-1.156	0.191	1 3
193	1	1	-	полн	1	-654.637	0.014	363.347	-103.341	-0.901	0.149	1 5
193	1	1	-	полн	2	-651.043	-0.009	-320.176	69.423	-0.890	0.144	1 6
193	1	2	К	полн	9	-637.807	0.231	277.848	-82.682	-1.157	0.234	1 5 8 10
193	1	2	К	полн	10	-801.348	-0.247	-265.222	52.011	-0.943	0.139	1 2 6 7 9
193	1	1	-	полн	18	-907.813	-0.029	77.715	-16.870	-1.124	0.186	1 2
193	1	2	К	полн	27	-791.401	0.206	41.300	-13.293	-1.361	0.268	1 3 8 10
193	1	2	К	полн	29	-840.348	0.196	49.342	-13.505	-1.336	0.263	1 2 8 10
193	2	1	-	длит	1	-624.668	-0.029	87.454	-16.870	-2.169	0.186	1 2
193	2	1	-	длит	9	-371.492	0.014	52.009	-42.855	-1.742	0.149	1 5
193	2	1	-	длит	13	-367.898	-0.009	51.506	24.206	-1.703	0.144	1 6
193	2	1	-	длит	27	-563.484	-0.016	78.888	-16.605	-2.231	0.191	1 3
193	2	1	-	полн	1	-624.668	-0.029	87.454	-16.870	-2.169	0.186	1 2
193	2	2	К	полн	9	-354.663	0.231	49.653	-34.293	-2.475	0.234	1 5 8 10
193	2	2	К	полн	10	-518.203	-0.247	72.548	26.470	-1.723	0.139	1 2 6 7 9
193	2	2	К	полн	13	-314.817	-0.220	44.074	27.001	-1.461	0.116	1 6 7 9
193	2	1	-	полн	14	-371.492	0.014	52.009	-42.855	-1.742	0.149	1 5
193	2	2	-	полн	16	-565.866	0.096	79.221	-42.892	-2.423	0.217	1 2 5 9
193	2	2	К	полн	27	-508.257	0.206	71.156	-13.293	-2.866	0.268	1 3 8 10
193	2	2	К	полн	29	-557.204	0.196	78.008	-13.505	-2.817	0.263	1 2 8 10
200	1	1	-	длит	1	-63.556	0.413	283.963	-451.573	0.008	0.036	1 5
200	1	1	-	длит	2	39.806	0.417	-113.338	238.051	0.020	0.045	1 6
200	1	1	-	длит	9	-12.473	0.542	128.631	-177.041	0.028	0.061	1 3
200	1	2	-	длит	27	28.309	0.493	-35.761	105.610	0.035	0.062	1 2 6
200	1	1	-	длит	29	-12.917	0.532	139.781	-195.909	0.035	0.065	1 2
200	1	2	К	полн	1	-50.467	0.586	289.569	-297.950	0.028	0.069	1 2 5 7 9
200	1	1	-	полн	2	39.806	0.417	-113.338	238.051	0.020	0.045	1 6
200	1	2	К	полн	9	-8.331	0.619	129.366	-17.458	0.028	0.071	1 3 7 9
200	1	2	К	полн	13	33.493	0.518	-64.209	314.616	0.021	0.058	1 6 7 9
200	1	1	-	полн	14	-63.556	0.413	283.963	-451.573	0.008	0.036	1 5
200	1	2	К	полн	27	26.660	0.531	-32.037	252.107	0.147	0.141	1 2 6 7 9
200	1	2	К	полн	28	-51.789	0.445	241.549	-339.572	-0.099	-0.027	1 5 8 10
200	1	2	К	полн	29	-14.249	0.552	134.521	-34.195	0.142	0.140	1 2 7 9
200	1	2	К	полн	30	30.901	0.448	-76.292	212.128	-0.090	-0.021	1 6 8 10
200	2	2	-	длит	1	-54.381	0.490	226.195	-448.059	0.019	0.055	1 2 5
200	2	1	-	длит	2	39.806	0.417	-83.704	236.083	0.014	0.045	1 6
200	2	1	-	длит	6	-63.556	0.413	227.394	-453.542	0.003	0.036	1 5
200	2	1	-	длит	9	-12.473	0.542	106.378	-179.009	0.021	0.061	1 3
200	2	2	-	длит	27	28.309	0.493	-22.683	103.641	0.028	0.062	1 2 6
200	2	1	-	длит	29	-12.917	0.532	115.170	-197.878	0.027	0.065	1 2
200	2	2	К	полн	1	-50.467	0.586	252.202	-299.919	0.019	0.069	1 2 5 7 9
200	2	1	-	полн	2	39.806	0.417	-83.704	236.083	0.014	0.045	1 6
200	2	2	К	полн	9	-8.331	0.619	127.061	-19.427	0.019	0.071	1 3 7 9
200	2	2	К	полн	13	33.493	0.518	-25.005	312.647	0.013	0.058	1 6 7 9
200	2	1	-	полн	14	-63.556	0.413	227.394	-453.542	0.003	0.036	1 5
200	2	2	К	полн	27	26.660	0.531	-0.647	250.139	0.129	0.141	1 2 6 7 9
200	2	2	К	полн	28	-51.789	0.445	198.979	-341.541	-0.096	-0.027	1 5 8 10
200	2	2	К	полн	29	-14.249	0.552	130.123	-36.163	0.124	0.140	1 2 7 9
200	2	2	К	полн	30	30.901	0.448	-49.899	210.159	-0.087	-0.021	1 6 8 10
200	3	2	-	длит	1	-54.381	0.490	170.065	-450.028	0.012	0.055	1 2 5
200	3	1	-	длит	2	39.806	0.417	-54.317	234.114	0.009	0.045	1 6
200	3	1	-	длит	6	-63.556	0.413	170.578	-455.511	-0.001	0.036	1 5
200	3	1	-	длит	9	-12.473	0.542	83.879	-180.978	0.013	0.061	1 3
200	3	2	-	длит	27	28.309	0.493	-9.851	101.672	0.020	0.062	1 2 6
200	3	1	-	длит	29	-12.917	0.532	90.312	-199.846	0.019	0.065	1 2
200	3	2	К	полн	1	-50.467	0.586	214.589	-301.888	0.010	0.069	1 2 5 7 9
200	3	1	-	полн	2	39.806	0.417	-54.317	234.114	0.009	0.045	1 6
200	3	2	К	полн	9	-8.331	0.619	124.509	-21.395	0.010	0.071	1 3 7 9
200	3	2	К	полн	13	33.493	0.518	13.953	310.678	0.006	0.058	1 6 7 9
200	3	1	-	полн	14	-63.556	0.413	170.578	-455.511	-0.001	0.036	1 5
200	3	2	К	полн	27	26.660	0.531	30.497	248.170	0.111	0.141	1 2 6 7 9
200	3	2	К	полн	28	-51.789	0.445	156.163	-343.509	-0.093	-0.027	1 5 8 10
200	3	2	К	полн	29	-14.249	0.552	125.480	-38.132	0.107	0.140	1 2 7 9
200	3	2	К	полн	30	30.901	0.448	-23.752	208.190	-0.085	-0.021	1 6 8 10
200	4	2	-	длит	1	-54.381	0.490	113.689	-451.996	0.005	0.055	1 2 5
200	4	1	-	длит	2	39.806	0.417	-25.176	232.145	0.003	0.045	1 6
200	4	1	-	длит	6	-63.556	0.413	113.516	-457.479	-0.006	0.036	1 5
200	4	1	-	длит	9	-12.473	0.542	61.134	-182.947	0.006	0.061	1 3
200	4	2	-	длит	27	28.309	0.493	2.735	99.703	0.012	0.062	1 2 6
200	4	1	-	длит	29	-12.917	0.532	65.208	-201.815	0.010	0.065	1 2
200	4	2	К	полн	1	-50.467	0.586	176.730	-303.856	0.002	0.069	1 2 5 7 9
200	4	1	-	полн	2	39.806	0.417	-25.176	232.145	0.003	0.045	1 6
200	4	2	К	полн	9	-8.331	0.619	121.712	-23.364	0.001	0.071	1 3 7 9
200	4	2	К	полн	13	33.493	0.518	52.665	308.710	-0.001	0.058	1 6 7 9
200	4	1	-	полн	14	-63.556	0.413	113.516	-457.479	-0.006	0.036	1 5
200	4	2	К	полн	27	26.660	0.531	61.395	246.201	0.094	0.141	1 2 6 7 9
200	4	2	К	полн	28	-51.789	0.445	113.102	-345.478	-0.089	-0.027	1 5 8 10
200	4	2	К	полн	29	-14.249	0.552	120.590	-40.101	0.090	0.140	1 2 7 9
200	4	2	К	полн	30	30.901	0.448	2.148	206.222	-0.082	-0.021	1 6 8 10
200	5	2	-	длит	1	-54.381	0.490	44.416	-580.465	-0.002	0.055	1 2 5
200	5	1	-	длит	2	39.806	0.417	-8.931	103.677	-0.002	0.045	1 6
200	5	1	-	длит	6	-63.556	0.413	43.558	-585.948	-0.010	0.036	1 5
200	5	1	-	длит	9	-12.473	0.542	25.492	-311.416	-0.002	0.061	1 3
200	5	2	-	длит	27	28.309	0.493	2.425	-28.765	0.004	0.062	1 2 6
200	5	1	-	длит	29	-12.917	0.532	27.208	-330.284	0.002	0.065	1 2
200	5	2	К	полн	1	-50.467	0.586	87.175	-820.325	-0.007	0.069	1 2 5 7 9
200	5	1	-	полн	2	39.806	0.417	-8.931	103.677	-0.002	0.045	1 6
200	5	2	К	полн	9	-8.331	0.619	67.219	-539.832	-0.008	0.071	1 3 7 9
200	5	2	К	полн	14	-56.030	0.528	82.588	-821.967	0.070	0.135	1 2 5 7 9
200	5	1	-	полн	18	-63.556	0.413	43.558	-585.948	-0.010	0.036	1 5
200	5	2	К	полн	27	26.660	0.531	40.598	-270.267	0.076	0.141	1 2 6 7 9
200	5	2	К	полн	28	-51.789	0.445	47.704	-568.347	-0.086	-0.027	1 5 8 10
200	5	2	К	полн	29	-14.249	0.552	64.005	-556.569	0.072	0.140	1 2 7 9
200	5	2	К	полн	30	30.901	0.448	5.713	-16.647	-0.079	-0.021	6 8 10

<<< < Предыдущая 1 2 34 / 84 5 6 7 8 > Следующая >>>

Соседние файлы в предмете Железобетонные конструкции

#
30.03.20161.24 Mб561.pdf
#
30.03.201611.52 Mб39112556.rtf
#
30.03.2016815.2 Кб4524 м 9,650 м укряяяяяяяяяяяяяяя1.docx
#
30.03.20161.72 Mб4924 пояснялка Прав Министерство науки и образования Украины.doc
#
30.03.2016530.07 Кб138247ЖБК (kgasuclan.ru).dwg
#
30.03.20163.64 Mб1615fan_ru_Одноэтажное промышленное здание из сборных железобетонных конструкций.docx
#
30.03.201690.85 Кб1565IE9ZJXRIk.jpg
#
30.03.20161.5 Mб827 (kgasuclan.ru).dwg
#
30.03.201684.27 Кб119hrHRrwA89c.jpg
