Рис. 3.24. Параметр размера частицы как функция расстояния между первым и вторым минимумами, выбранными после граничного угла 150 для индикатрисы рассеяния одиночной частицы.

111

Таким образом параметрическое решение обратной задачи светорассеяния будет заключаться в установлении связи между параметрами индикатрисы (расстояние между минимумами ∆ 2(15) и контраст Vf(15)) и параметрами,

характеризующими свойства частицы (параметр размера α и параметр набега фазы ρ). Фактически индикатриса заменяется параметрами, вычисляемыми по фиксированным значениям индикатрисы. Напомним, что в разделе 3.3.2.2 был предложен еще и задний контраст индикатрисы Vi(15), использование которого позволяет расширить область существования параметрического решения обратной задачи. Так как, связь между контрастом индикатрисы и параметром набега фазы зависит от номера триады экстремумов, значения которых используются в вычислении параметров индикатрисы, то необходимо ввести еще один параметр L(15) – положение первого минимума, встречающегося после граничного угла. Например, для индикатрисы, представленной на Рис. 3.9, параметры индикатрисы ∆ 2(15) = Lmin2(15) – Lmin1(15) и Vf(15) = (Imax(15) -

Imin1(15))/(Imax(15) + Imin1(15)), Vi(15) = (Imax(15) - Imin2(15))/(Imax(15) + Imin2(15)), L(15) = Lmin1(15).

Следующим шагом в получении параметрического решения обратной задачи является выбор и получение аппроксимационных уравнений. Эту процедуру будем делать так же, как и для получении формулы (3.27). Для индикатрис, рассчитанных в вышеназванном диапазоне параметров размера и набега фазы, вычислялись параметры для каждой индикатрисы. Так как зависимость параметра набега фазы от контраста индикатрисы зависит от номера триады экстремумов, то вся область значений параметров частицы разбивается на несколько зон в зависимости от номера триады. Были проанализированы изменения параметров индикатрисы по всем зонам области и было получено следующее эмпирическое уравнение:

В результате решение обратной задачи светорассеяния для одиночной гомогенной сферической частицы можно описать следующем алгоритмом:

1) рассчитываются параметры индикатрисы ∆ 2(15), Vf(15), Vi(15), and L(15); 2) вычисляется параметр зоны M по уравнению (3.29);

112

3) используя рассчитанные Vf(15), Vi(15), M и Табл. 3.2, вычисляются параметр размера α по одному из следующих уравнений:

где pi – коэффициенты, приведенные в Табл. 3.2;

4) используя рассчитанные Vf(15), Vi(15), M и Табл. 3.2, вычисляется параметр набега фазы ρпо одному из следующих уравнений:

где pi – коэффициенты, приведенные в Табл. 3.2;

113

Табл. 3.2 Значения коэффициентов аппроксимационных уравнений, используемых в параметрическом решении обратной задачи светорассеяния для

одиночных частиц. Значения средне-квадратичного отклонения при определении параметров частицы.

114

115

116

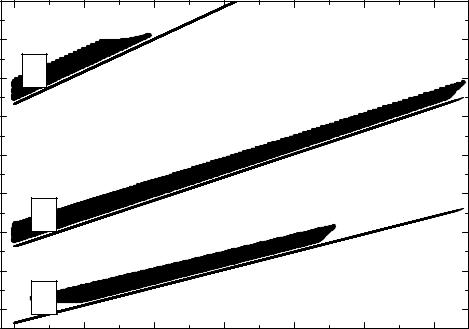

Рис. 3.25. a) Область параметров размера и набега фазы, где эти параметры могут быть определены из параметрического решения обратной задачи светорассеяния. b) Область размеров и показателей преломления, рассчитанная с использованием длины волны 632.8 нм (He-Ne лазер) и показателя преломления окружающей среды 1.333 (вода).

117

Уравнения (3.30) - (3.34) имеют аналитический вид и естественно удовлетворяют требованию проточной цитометрии в высокоскоростном анализе частиц по светорассеянию. В результате размер и показатель преломления частицы определяется по измеренной индикатрисе в реальном времени. Кроме того, параметры индикатрисы ∆ 2(15), Vf(15), Vi(15) и L(15) не зависят от абсолютных интенсивностей светорассеяния и поэтому размер и показатель преломления частицы определяется без использования калибровочной процедуры. Для того чтобы определить характеристики частицы необходимо знать только длину волны излучения падающего излучения и показатель преломления среды. Полученное параметрическое решение обратной задачи светорассеяния может применяться для вычисления размера и показателя преломления частиц в достаточно большой области параметров частиц. Эта область показана на Рис. 3.25. Точность вычисления размера и показателя преломления сферической частицы зависит от местоположения частицы в области. Например точность вычисления размера колеблется от 20 нм для малых частиц до 140 нм для частиц с размером больше 10 мкм.

Таким образом, использование таких параметров индикатрисы, как контраст и расстояние между минимумами, позволяет определять размер и показатель преломления частиц с достаточно высокой точностью. Следует отметить, что преимущество метода FLSI в определении параметров частицы по сравнению с методом 3× 2ALS в том, что при вычислениях используются относительные значения интенсивностей светорассеяния, что приводит к значительному достоинству метода, а именно, отсутствует процедура калибровки оптических и электронных трактов сканирующего проточного цитометра. Размер и показатель преломления одиночной частицы вычисляется с использованием следующих параметров: длины волны лазерного излучения и показателя преломления среды. При этом сохраняется высокая точность вычисления значений, средних для полидисперсной системы частиц (средний размер, суммарный объем, средний показатель преломления и т.д.). Еще одно свойство метода FLSI - высокая скорость оценки параметров частицы с помощью простых уравнений (3.30) - (3.34), что является важным в проточной цитометрии, так как результат может быть получен перед сортировкой частиц.

118

3.3.5.2.Гомогенная сферическая частица с поглощением

Вданном разделе мы продемонстрируем путь создание алгоритма решения обратной задачи светорассеяния для сферических частиц с поглощением. Это будет сделано на примере эритроцитов крови. В этом случае необходимо дополнить определение параметра набега фазы, учитывая наличие поглощения, т.е учесть мнимую часть показателя преломления, которая в данном случае она отлична от нуля. Подобно описанному выше подходу, необходимо сконструировать аппроксимационные уравнения, которые связывают характеристики частицы и параметры индикатрисы. Так как в случае с поглощением происходит только переопределение параметра набега фазы, то в качестве параметров индикатрисы логично использовать те же параметры что и

использовались ранее, а именно: расстояние между минимумами ∆ 2(15) и передний контраст Vf(15). При этом аппроксимационные уравнения должны

связать эти параметры с параметром размера α = πλd m0 и параметром набега

фазы, выраженным в следующей форме: ρ = 2αβ× HbC, где d – размер частицы, m0 – показатель преломления среды, HbC – концентрация поглощающего вещества в частице, в данном случае – гемоглобина, размерностью g/dl, β - поляризуемость гемоглобина в воде. Тестирование полученного решения обратной задачи светорассеяния будет приведено в разделе 4.5.
