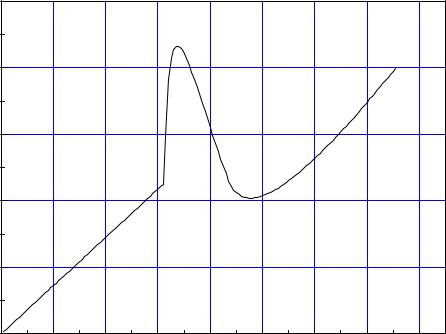

Рис. 3.19. Зависимость ширины функции распределения сферической частицы от набега фазы центрального луча.

101

3.3.3.4. Связь ширины функции распределения плотности набега фазы с контрастом индикатрисы.

На основании данных предыдущих разделов и проведенного анализа предлагается следующая связь между контрастом индикатрисы V(15) и шириной функции распределения плотности набега фазы ∆ν (ρ):

где γ - константа, определяемая дополнительно для каждой фигуры. Например, для цилиндра, куба и модифицированного цилиндра ширина

функции нулевая (Рис. 3.17 a)), следовательно контраст индикатрисы рассеяния равен 1, что и подтверждается данными, представленными на Рис. 3.12 и Рис. 3.14.

Для сдвоенного конуса при увеличении ширины функции распределения плотности вероятности набега фазы (Рис. 3.17 b)) контраст индикатрисы падает (Рис. 3.13) и при ∆ν =1/γ становится равным нулю.

Если рассчитать зависимость V(15) = 1 - γ ∆ν для сферической частицы

(пусть γ =1/(2π )) от набега фазы центрального луча, то получится зависимость, представленная на Рис. 3.21, которая качественно совпадает с результатами, представленными на Рис. 3.10.

Сравним ширины функций распределения сферической частицы с радиусом 3.15 мкм и эритроцита. Для сферической частицы ∆ν = 0.873 ( ρ = 3.783), а для эритроцита ∆ν = 0.221 и ρ = 0.813. То есть контраст индикатрисы сферической частицы должен быть меньше, чем для эритроцита. Константа γ берётся порядка 1/(2π ) для любой частицы. При вычислении контраста индикатрисы этих частиц, что контраст индикатрисы сферической частицы равен 0.41, а индикатрисы эритроцита 0.83, что совпадает с тенденцией, предсказываемой формулой (3.26). Индикатриса сферической частицы была посчитана по точной теории Ми, а индикатриса эритроцита рассчитывалась по приближению ВКБ, которое завышает значение истинного контраста.

103

Рис. 3.21. Зависимость контраста индикатрисы сферической частицы от набега фазы центрального луча.

104

3.3.4.Параметризация индикатрисы

Требования проточной цитометрии в высокой скорости анализа вынуждают разрабатывать соответствующие методы решения обратной задачи светорассеяния. Желательно чтобы эти методы позволяли определять характеристики одиночной частицы в реальном времени, т.е. менее чем за 1 мс. Более того применимость методов значительно повысится если это будет прямое, т.е. без калибровки, определение параметров частицы. Один из способов удовлетворить данным требованиям заключается в нахождении параметрического решения обратной задачи светорассеяния для одиночных частиц. Можно выделить несколько параметров индикатрисы (количество минимумов, их угловое положение, контраст и т.д.), величина которых связана с морфологическими характеристиками рассеивающей частицы (размер, показатель преломления, форма и т.д.). При этом характеристики частицы вычисляются с использованием аппроксимационных уравнений, которые связывают параметры индикатрисы с требуемыми характеристиками частицы. Для построения параметрического решения необходимо исследовать влияние изменения параметров частицы на изменения в индикатрисе. Например, для

относительный показатель преломления m=m’/m0, где d – диаметр частицы, m0 –

показатель преломления среды, λ - длина волны излучения, m’ – показатель преломления среды. В этом случае параметрическое решение обратной задачи светорассеяния будет заключатся в следующем:

(1) выбор параметров индикатрисы, которые имеют разную чувствительность к вариации параметров частицы;

(2)вывод уравнений, которые связывают параметры индикатрисы с характеристиками частицы;

(3)определение ошибок вычислений параметров частицы по полученным аппроксимационным уравнениям.

105

3.3.5.Параметрическое решение обратной задачи светорассеяния

3.3.5.1. Гомогенная сферическая частица

Вслучае непоглощающих сферических частиц для вычисления их размера

ипоказателя преломления достаточно использовать два параметра индикатрисы. Критерием выбора параметров индикатрисы должна служить степень зависимости этих параметров от параметров частицы. Если первый параметр в основном зависит от размера, то значение второго должно определяться показателем преломления.

Рассмотрим в качестве параметра индикатрисы положение первого или второго минимумов (Рис. 3.6). На Рис. 3.22 параметр размера рассчитан в зависимости от положения первого и второго минимума индикатрисы. Каждая точка на рисунке соответствует определенной паре: параметр размера и относительный показатель преломления. Представленные данные позволяют нам сделать вывод, что положение первого минимума более чувствительно к изменениям относительного показателя преломления, чем положение второго минимума. Поэтому использование положения второго минимума в качестве параметра индикатрисы в параметрическом решении обратной задачи светорассеяния более предпочтительно.

106

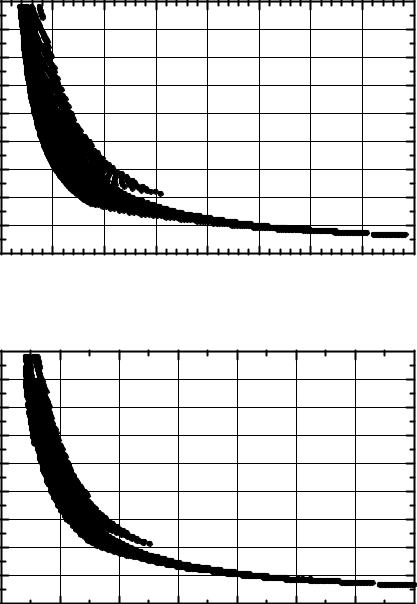

Рис. 3.22. Параметр размера в зависимости от положения (a) первого и (b) второго минимумов при различных относительных показателях преломления.

107

Рис. 3.23. Параметр размера в зависимости от (a) расстояния между первым и вторым минимумами и от (b) расстояния между минимумами после граничного угла при различных относительных показателях преломления.

108

Другим возможным параметром, который можно использовать в параметрическом решении обратной задачи светорассеяния, может быть расстояние ∆ j(ϕ ) в градусах между первым и j-ым минимумами, находящихся после граничного угла ϕ (Рис. 3.9). Зависимость параметра размера от ∆ 2(0) и

∆ 2(15) показана на Рис. 3.23. Зависимость параметра размера от ∆ 2(0) имеет разрывы в точках, где исчезает первый минимум. Сравнивая данные на Рис. 3.22(a) и Рис. 3.23(a), мы можем заключить, что параметр индикатрисы ∆ 2(0) зависит от параметра размера аналогично зависимости положения первого минимума. Зависимость параметра индикатрисы ∆ 2(15) тоже имеет разрывы в точках, где минимум пересекает граничный угол, но как видно из Рис. 3.23(b), амплитуда разрыва значительно меньше, чем на Рис. 3.23(a). Таким образом, параметр индикатрисы ∆ 2(15) подвержен минимальным отклонениям в точках разрывов, а так же менее чувствителен к изменениям относительного показателя преломления. Отсюда следует, что данный параметр предпочтительно использовать в параметрическом решении обратной задачи светорассеяния.

Тот факт, что параметр индикатрисы ∆ 2(15) слабо зависит от показателя преломления частицы, можно использовать для получения аппроксимационного уравнения, связывающего данный параметр индикатрисы и параметр размера частицы. Для этого индикатрисы рассчитывались по теории Ми для α , меняющегося от 4 до 100 с шагом 0.6 и для m, меняющегося от 1.028 до 1.238 с

шагом 0.008. Для рассчитанных индикатрис вычислялся параметр ∆ 2(15). На Рис. 3.24 представлена зависимость параметра размера α от параметра индикатрисы ∆ 2(15). Для получения аппроксимационного уравнения использовался метод наименьших квадратов, при котором данные на Рис. 3.24 аппроксимировались уравнениями, содержащими различные степени ∆ 2(15).

Следующее уравнение дало наименьшую ошибку в определении α :

(3.27)

α = p[∆ 2(15)]-1,

где p = 184.13 (стандартное отклонение σ = 0.09). Если преобразовать уравнение (3.27) в зависимость для размера частицы d, то получим следующую зависимость:

109

где λ - длина волны излучения в среде, окружающей частицу, ∆ 2(15) измеряется в радианах. Уравнение (3.28) позволяет вычислять размер частицы с точностью до λ /2. Необходимо отметить, что этот результат совпадает с выводами раздела 3.3.2.1.

Теперь обратимся ко второму параметру индикатрисы, который должен быть нечувствительным к изменениям параметра размера α . Анализ формирования индикатрисы, проведенный в разделе 3.3.2.2, позволяет сделать выбор в пользу контраста индикатрисы, причем в качестве искомой характеристики частицы необходимо использовать параметр набега фазы ρ = 2α (m – 1). Это следует из данных приведенных на Рис. 3.10.
