2. Содержание электротехнической части дипломного проекта

Содержание электротехнической части дипломного проекта указывается в задании на дипломное проектирование. В общем случае это может быть:

• проект силовой сети электроснабжения основного производственного оборудования;

• проект сети освещения производственных и бытовых помещений завода;

• проект наружных силовых сетей и сетей освещения территории завода;

• проверочный расчет существующих силовых сетей;

• проект силовой сети, вновь устанавливаемого оборудования.

Дипломный проект должен содержать:

• характеристики потребителей электроэнергии;

• строительные чертежи производственных помещений с расстановкой оборудования;

• проект силовой сети питания производственного оборудования или проект сети освещения;

• обоснованный выбор сечения проводников электроэнергии, аппаратуры управления и защитного отключения

• и т.д.

В настоящем пособии в качестве примера рассматривается проект силовой сети оборудования основного производства завода ПОЛВ.

3. Исходные данные для проектирования

Для проектирования и расчета силовой электрической сети цеха необходимы следующие документы:

• генеральный план предприятия;

• краткая строительная характеристика производственного цеха;

• план размещения технологического оборудования и данные об особенностях технологического процесса;

• перечень приемников электроэнергии;

• данные об особенностях окружающей среды (микроклиматические условия, пожаро- и взрывоопасность и др.).

По генеральному плану (рис. 3.1) определяются наличие и размещение трансформаторных подстанций предприятия и производственного цеха, возможные точки подвода электроэнергии к цеху, установленные и расчетные мощности наружных приемников электроэнергии и т.п.

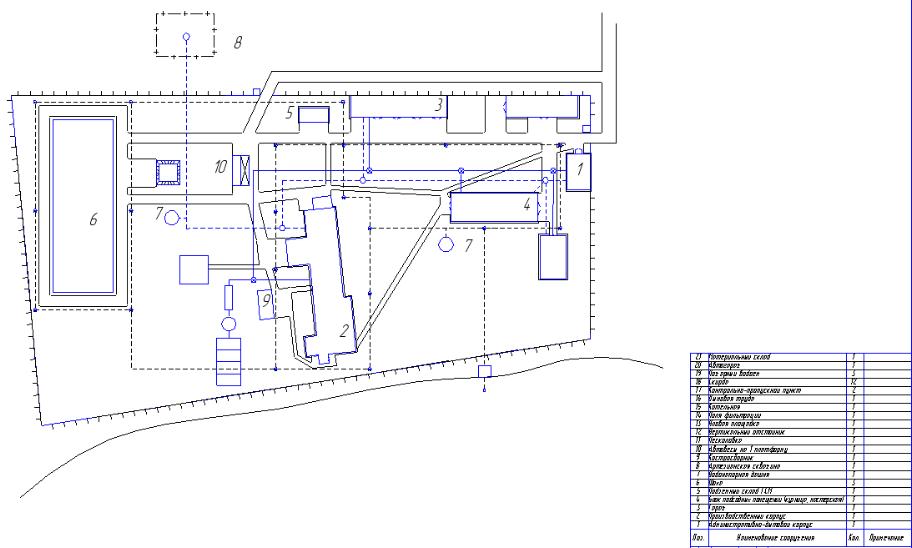

Рис. 3.1. Генеральный план размещения завода ПОЛВ

Краткая строительная характеристика цеха предопределяет конструктивное выполнение силовой сети (возможность применения в качестве проводников электроэнергии изолированного провода в трубе, кабеля или шинопроводов, места установки электрических распределительных пунктов (РП), настенное или напольное размещение шкафов РП и т.п.).

План размещения технологического оборудования позволяет определить расстояния от электроустановок потребителя до РП, а также составить расчетную схему силовой сети.

Почти все технологическое оборудование заводов ПОЛВ, поступающие на предприятие, уже укомплектовано электрооборудованием. Это означает, что на каждой машине установлено необходимое количество двигателей, пускателей и другой электроаппаратуры, обеспечивающей необходимый технологический процесс.

В таблице 1 приводятся параметры наиболее распространенного оборудования завода ПОЛВ. Характеристики другого оборудования можно найти в справочной литературе, например [12], или взять из технического описания оборудования.

Большая часть элементов управления и защиты электрооборудования машин и агрегатов размещается в станциях управления (СУ) или пультах управления. Станции или пульты управления небольших размеров обычно встраиваются внутри габарита машины, а при значительных их размерах исполняются как отдельно стоящие напольные шкафы, панели или пульты, устанавливаемые вблизи машины. В этом случае рассчитывается сечение проводников от РП до этих СУ. Соответственно, при проектировании сети выбираются только силовые шкафы РП и устройства защиты отходящих и входной силовой линии.

Но существует ряд машин, которые не комплектуются СУ, и тогда возникает необходимость более детального расчета схемы питания такой электроустановки с учетом размещения и режимов работы электрических приемников.

Основную часть ПЭ заводов ПОЛВ составляют асинхронные двигатели трехфазного тока (АД) напряжением до 380 В и частотой 50 Гц. Приемники постоянного тока, имеющие индивидуальные преобразовательные установки, являются с точки зрения электроснабжения также приемниками трехфазного тока.

Для всех потребителей необходимо выяснить:

• требования, предъявляемые действующими правилами устройства электроустановок (ПУЭ) к надежности электроснабжения приемников потребителя (1-я, 2-я или 3-я категории);

• режим работы (продолжительный, кратковременный, повторно-кратковременный), если предстоит расчет и выбор АД по мощности;

• места расположения приемников электроэнергии.

От особенностей окружающей среды зависит выбор конструктивного исполнения элементов электрооборудования по степени защиты и некоторым другим параметрам.
