7.2. Выбор магнитного пускателя
Выберем магнитные пускатели и тепловые реле для управления и защиты электродвигателей М1 и М2, используя данные примера из п. 6.2.2.
Выбираем магнитный пускатель для двигателя М1.
Принимая во внимание, что U = 380 В, Рн = 10 кВт, Iн = 19,9 А, выбираем магнитный пускатель типа ПМЛ-222002 (второго габарита нереверсивный, с тепловым реле, степень защиты IP54 c кнопками «Пуск» и «Стоп»).
Номинальный ток магнитного пускателя, равный 25 А, больше номинального тока двигателя 19.9 А
I н.м.п = >I н .
Условия выбора соблюдаются.
Выбираем магнитный пускатель для двигателя М2.
Учитывая, что U = 380 В, Рн = 2,8 кВт, Iн = 5,96 А, принимаем к установке магнитный пускатель типа ПМЛ первого габарита ПМЛ-222002. Наибольшая мощность, управляемая пускателем 4 кВт, Номинальный ток пускателя I н.п = 10 А.
Выбираем тепловые реле к пускателям двигателей М1 и М2, исходя из условия выбора (1).
Для электродвигателя М1 принимаем тепловые реле типа РТЛ - 1022
Uн.т.р. = 600 В. Iн.т.р. = 25 А. Пределы регулировки номинального тока несрабатывания теплового реле от 18 А до 25 А.
Аналогично для двигателя М2 выбираем тепловое реле типа РТЛ-1012
Uн.т.р = 660 В, Iн.т.р. = 8 А. Пределы регулировки номинального тока несрабатывания теплового реле от 5,5 до 8 А. Условия выбора теплового реле соблюдаются.
8. Сводная таблица результатов расчета
Сводная таблица расчетов строится на основе расчетной схемы и содержит полную информацию о марках выбранных кабелей и проводов, рассчитанных сечениях проводников, типах шкафов РП, результаты выбора пусковой и защитной аппаратуры и т.д. Такая таблица может служить основой для разработки монтажных схем, заказа оборудования и экономических расчетов.

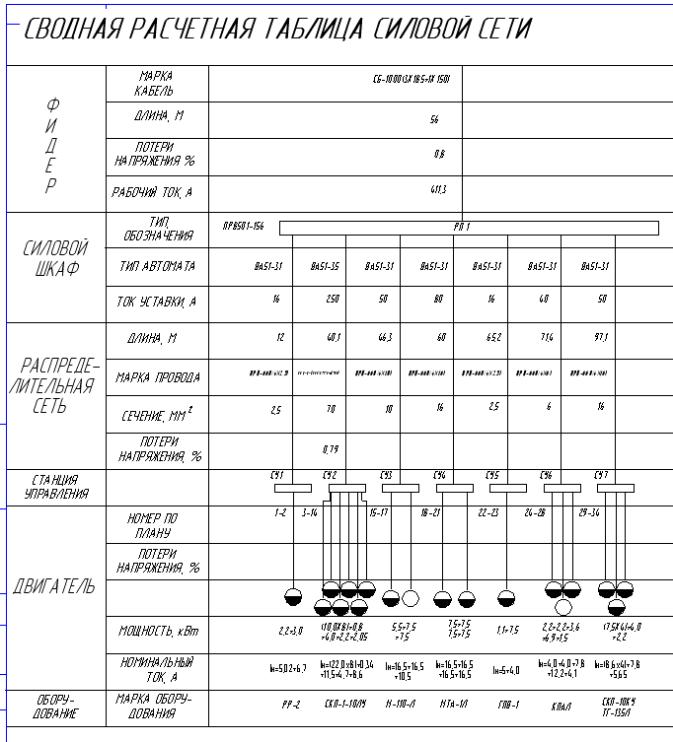

Рис. 8.1. Сводная расчетная таблица (фрагмент) |
Библиографический список.
|
.Алиев И.И. Электрические аппараты: справочник/ И.И. Алиев, М.Б. Абрамов. − М.: РадиоСофт, 2004 − 256 с.:ил. |
|
Агрегат мяльно-трепальный МТА-1Л (МТА-2Л). Схема электрическая принципиальная: методические указания/ Е.Б. Плаксин.– Кострома: Изд-во КГТУ, 2003. – 20 с. |
|
Алиев И.И. Кабельные изделия: справочник/ И.И. Алиев, С.Б. Казанский. − М.: РадиоСофт, 2002. − 224с.:ил. |
|
Беляев А.В. Выбор аппаратуры защит и кабелей в сетях 0,4 кВ/ А.В. Беляев. – Л.: Энергоатомиздат, 1998. – 176 с.: ил. |
|
Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий: СанПиН. 2.2.1/2.1.1. 1278 – 03. [утв. Постановлением № 34 от 8 апреля 2003 г.]. |
|
Изображения условно графические электрооборудования и проводок на планах: ГОСТ 21.614-88 (СТ СЭВ 3217-81). − М.: Издательство стандартов, 1988. |
|
Каталог 2007. Электротехническая продукция электротехнической компании «Флавир» (ЭКФ). |
|
Нормы потребления коммунальных услуг в Костромском районе: решение Костромского районного собрания депутатов № 16 от 15.04.2004 г. |
|
Плаксин Е.Б. Справочное пособие по электрооборудованию. Часть I/ Е.Б. Плаксин, Ю.П. Приваленков. − Кострома: Изд-во КГТУ, 1999. |
|
Плаксин Е.Б. Справочное пособие по электрооборудованию. ЧастьII/ Е.Б. Плаксин, Ю.П. Приваленков. − Кострома: Изд-во КГТУ, 1999. |
|
Плаксин Е.Б. Электрооборудование:справочные и методические материалы/ Е.Б. Плаксин, Ю.П. Приваленков, А.Е. Виноградова: под. ред. Е.Б. Плаксина − Кострома: Изд-во КГТУ, 2008. |
|
Правила устройства электроустановок / Минэнерго СССР. – 6-е изд., перераб. и доп. – М.: Энергоатомиздат, 1986. – 648 с. : ил. |
|
Промышленные каталоги на электротехнические изделия [Электр. ресурс]. – М. : Информэлектро, 2000. – 1компакт-диск. |
|
Шеховцев В.П. Справочное пособие по электрооборудованию и электроснабжению/ В.П Шеховцев. – М.: ФОРУМ: ИНФА- М, 2006. – 136 с. |
|
Электрооборудование машин и агрегатов предприятий первичной обработки лубяных волокон: учебное пособие/ Е.Б. Плаксин, Ю.П. Приваленков, Н.К. Сорокин. – Кострома: Изд-во КГТУ, 2005. |
|
