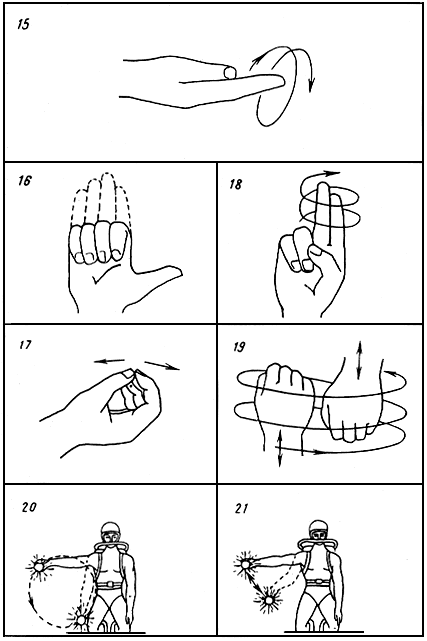

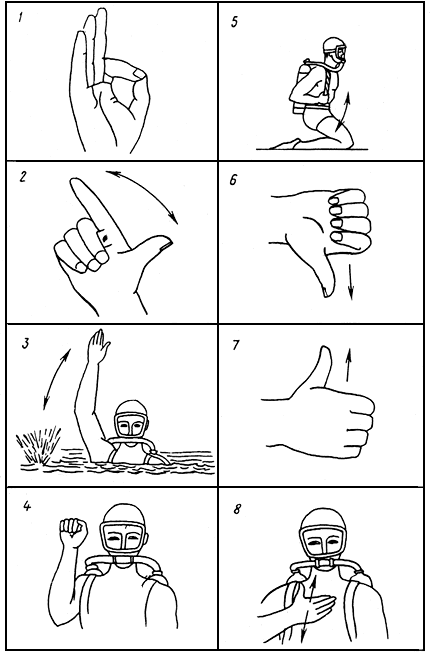

Сигналы визуальной связи между водолазами
ПРИЛОЖЕНИЕ 3
(обязательное)
Методика расчета допустимого времени пребывания водолаза под водой в автономном снаряжении с открытой схемой дыхания
Допустимое время пребывания водолаза под водой в минутах определяется по формуле
, (1)
где - рабочий запас воздуха в баллонах, приведенный к нормальному давлению, л;- минутный расход воздуха, приведенный к нормальному давлению, при дыхании в аппарате под водой, л/мин.
Рабочий запас воздуха в баллонах , приведенный к нормальному давлению, определяется по формуле
, (2)
где - количество воздуха в баллонах, приведенное к нормальному давлению, л;- количество воздуха, остающееся в баллонах в качестве резервного запаса после срабатывания указателя минимального давления, л.
Количество воздуха в баллонах , приведенное к нормальному давлению, определяется по формуле
, (3)
где - суммарная вместимость баллонов, л;- давление воздуха в баллонах, МПа (кгс/см).
Количество воздуха , остающееся в баллонах в качестве резервного запаса, определяется по формуле
, (4)
где - давление, при котором срабатывает указатель минимального давления, МПа (кгс/см).
Минутный расход воздуха определяется по формуле
, (5)
где - легочная вентиляция, л/мин;- глубина погружения, м.
Величина легочной вентиляции выбирается из таблицы, в которой дается количество расходуемого воздуха в литрах в минуту в зависимости от температуры воды, состава снаряжения и характера работы.
Температура воды, °С
|
Состав снаряжения
|
Количество расходуемого воздуха, л/мин, при работе
| ||
|
|
легкой
|
средней тяжести
|
тяжелой
|
До 10
|
Водолазное белье и гидрокостюм
|
30
|
40
|
60
|
От 10 до 15 |
То же
|
25
|
35
|
55
|
" 15 " 19
|
Рабочий костюм, гидрокостюм
|
20
|
30
|
50
|
" 20 " 25
|
Рабочий костюм
|
20
|
30
|
50
|
Примечание. При температуре воды 15-19 °С и спуске водолаза в исключительном случае без гидрокостюма количество воздуха, необходимое для легочной вентиляции, принимается по первой строке данной таблицы.
Пример расчета
Погружение предполагается в комплекте снаряжения с открытой схемой дыхания, имеющего в своем составе аппарат АВМ-1, гидрокомбинезон и водолазное белье.
Исходные данные:
|
|
глубина погружения
|
- 20 м;
|
давление воздуха в баллонах
|
- 14 (140) МПа (кгс/см); |
суммарная вместимость баллонов
|
- 14 л;
|
указатель минимального давления срабатывает при давлении
|
- 3 (30) МПа (кгс/см);
|
температура воды
|
- 13 °С;
|
характер работы |
- средней тяжести |
Количество воздуха в баллонах , приведенное к нормальному давлению, определяем по формуле (3):
л.
Количество воздуха , остающееся в баллонах в качестве резервного запаса после срабатывания указателя минимального давления, определяем по формуле (4):
л.
Минутный расход воздуха определяем по формуле (5). Величина легочной вентиляции для приведенных в примере исходных данных выбирается по второй строке средней колонки таблицы и равна 35 л/мин:
л.
Рабочий запас воздуха с учетом резервного запаса воздуха после срабатывания указателя минимального давления определяем по формуле (2):
л.
Зная рабочий запас воздуха в баллонах дыхательного аппарата и минутный расход воздуха водолазом, по формуле (1) определяем допустимое время пребывания водолаза под водой:
мин (или округленно мин).
При работе водолаза на глубине свыше 12 м окончательное время пребывания под водой устанавливается по рабочим водолазным таблицам, приведенным в медицинской части Правил.
Для данной глубины выбирается строка, где сумма времени пребывания на глубине и декомпрессии максимально близка к расчетному.
В связи с тем что в рабочих водолазных таблицах отсутствует глубина 20 м, выбираем режим по ближайшей большей глубине 21 м.
Согласно этому режиму при пребывании водолаза на глубине до 35 мин подъем его осуществляется без декомпрессии в течение 3 мин. В этом случае водолаз может находиться на глубине 12 мин.
