.pdfТесты предназначены для оценки уровня усвоения учебного материала по дисциплине Б.3.Б.9. Схемо- и системотехника электронных средств по ООП 211000.62 "Конструирование и технология электронных средств" осеннего (5) семестра
Тесты оценки усвоения учебного материала первого модуля
1. RC-, RLцепи являются
а) Цепями с экспоненциальным изменением б) Цепями с синусоидальным изменением
в) Цепями с экспоненциальным и синусоидальным изменением г) Ни один из ответов неверен
Ответ: б).
2. От чего зависит вид экспоненциального сигнала
(рис.а,б)?

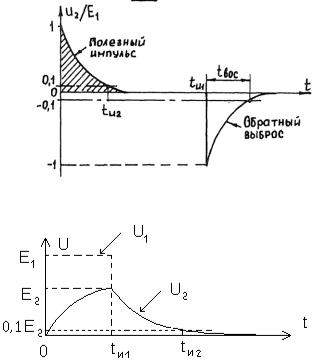

а) От варианта цепи (рис.в,г); б) От начальных условий в реактивностях цепи;
в) От соотношений между э.д.с. источников; г) Ни один из ответов не является правильным.
Ответ: а).
3.Незаряженный конденсатор в RC-цепи в начальный момент времени представляет: а) Проводник; б) Разрыв;
в) Имеет некоторое начальное сопротивление; г) Ни один из ответов неверен.
Ответ: а).
4.Постоянная времени контура с одним резистором и одним конденсатором
а)θ = CR; б)θ = C/R; в)θ = R/C; г)θ = 1/(CR)
а) б) в) г)
Ответ: а).
5. Постоянная времени контура с одним резистором и одной катушкой индуктивности а)θ = LR; б)θ = L/R; в)θ = R/L; г)θ = 1/(LR)
а) б) в) г)
Ответ: б).
1
6. Длительность фронта экспоненциально нарастающего сигнала а)tф+ = 2/3 θ; б)tф+ = 2,3 θ; в)tф+ = 23 θ
а) б) в)
Ответ: б).
7. Длительность фронта экспоненциально спадающего сигнала а)tф- = 2/3 θ; б)tф- = 2,3 θ; в)tф- = 23 θ
а) б) в)
Ответ: б).
8. Величина динамического смещения:
а)Eд = E1/N; б)Eд = E1N; в)Eд = N/E1 ; г)Eд = 1/(E1N)
а) б) в) г)
Ответ: а).
9.Полностью заряженный конденсатор в RC-цепи представляет собой: а) Проводник; б) Разрыв;
в) Имеет некоторое сопротивление; г)Ни один из ответов неверен;
Ответ: б).
10.Вариант цепи
а) Укорачивающая RC-цепь; б) Расширяющая RC-цепь; в) Разделительная RC-цепь;
г) Ни один из ответов неверен.
Ответ: а).
11. Вариант цепи Укорачивающая RC-цепь; б) Расширяющая RC-цепь; в) Разделительная RC-цепь;
г)Ни один из ответов неверен.
Ответ: б).
а)
2
12. Эффект динамического смещения заключается в:
а) Смещении исходной последовательности импульсов вдоль оси OY; б) Смещении исходной последовательности импульсов вдоль оси OХ;
в) Смещении исходной последовательности импульсов вдоль осей ОХ и OY; г) Ни один из ответов неверен.
Ответ: а).
13.Укажите условия возникновения эффекта динамического смещения: а) Действует апериодическая последовательность импульсов; б) Действует периодическая последовательность импульсов;
в) Постоянная времени цепи много больше периода следования импульсов; г) Постоянная времени цепи много меньше периода следования импульсов; д) Постоянная времени цепи равна периоду следования импульсов.
Ответ: б); в).
14.Величина динамического смещения зависит от:
а) Скважности; б) Спада вершины импульса;
в) Времени восстановления; г) Паразитного сопротивления.
Ответ: а).
15.Величину динамического смещения непосредственно в схеме можно измерить на: а) Резисторе; б) Конденсаторе;
в) Источнике питания; г) Нет правильного ответа.
Ответ: б).
16.Эффект динамического смещения есть результат работы
а) Укорачивающей RC-цепи; б) Расширяющей RC-цепи; в) Разделительной-цепи;
г) Ни один из ответов неверен.
Ответ: в).
17. Влияние паразитных параметров Ri и Сн в укорачивающей RС – цепи сводится:
а) К затягиванию фронта, уменьшению амплитуды, увеличению длительности импульсов; б) К уменьшению длительности фронта, уменьшению амплитуды, увеличению
длительности импульсов; в) К затягиванию фронта, увеличению амплитуды, увеличению длительности импульсов;
г) К затягиванию фронта, уменьшению амплитуды, уменьшению длительности импульсов; д) Ни один из ответов неверен.
Ответ: а).
3
18. Влияние паразитного параметра Rн в расширяющей RС – цепи приводит:
а) К уменьшению амплитуды и постоянной времени цепи ; б) К уменьшению амплитуды и увеличению постоянной времени цепи ; в) К увеличению амплитуды и постоянной времени цепи ; г) Ни один из ответов неверен.
Ответ: а).
19.На схеме изображен: а) Ключ ОЭ; б) Ключ ОБ; в) Ключ ОК;
г) Ни один из ответов неверен.
Ответ: а).
20.В каких транзисторах временные процессы определяются накоплением неосновных носителей зарядов в толще базы:
а) НЧ; б) ВЧ;
в) НЧ и ВЧ; г) Ни тех, ни других.
Ответ: а).
21. Избыточный заряд Qизб в толще базы (ключ ОЭ) – это:
а) Число зарядов, достаточных для перевода ключа в активный режим; б) Число зарядов, поддерживающих состояние транзистора на грани активного режима и режима насыщения; в) Число зарядов, переводящих транзистор в режим насыщения;
г) Ни один из ответов неверен.
Ответ: в).
22. Временные характеристики ключа ОЭ (справа
налево):
а)tф+, tф-, tр; б)tр, tф+, tф- ; в)tф-, tф+, tр ; г)tф+, tр, tф-
а) б) в) г)
Ответ: г).
4
23. Время рассасывания (ключ ОЭ) – это:
а) Время рассасывания избыточных носителей зарядов от Qизб до Qгр; б) Время рассасывания избыточных носителей зарядов от Qгр до нуля;
в) Время рассасывания избыточных носителей зарядов от Qизб до нуля; г) Ни один из ответов неверен.
Ответ: а).
24. Повышение быстродействия ключа ОЭ достигается путем использования (отметьте все возможные варианты):
а) Ускоряющей емкости; б) Нелинейной обратной связи;
в) Ускоряющей индуктивности; г) Линейной обратной связи; д) Ни один из ответов неверен.
Ответ: а); б); в).
25. Для МОП-транзистора с каналом p-типа подача отрицательного напряжения на затвор приведет:
а) К появлению индуцированного канала и открытию транзистора; б) К закрытию транзистора;
в) Ничего не произойдет; г) Ни один из ответов неверен.
Ответ: а).
26. Для МОП-транзистора с каналом p-типа подача положительного напряжения на затвор приведет:
а) К появлению индуцированного канала и открытию транзистора; б) К закрытию транзистора;
в) Ничего не произойдет; г) Ни один из ответов неверен.
Ответ: б).
27. Для КМОП-ключа характерно а) Комплепктация МОП-ключа еще одним МОП-транзистором;
б) Комплепктация МОП-ключа согласующим резистором; в) Использование МОП-транзисторов дополняющих типов проводимостей.
Ответ: в).

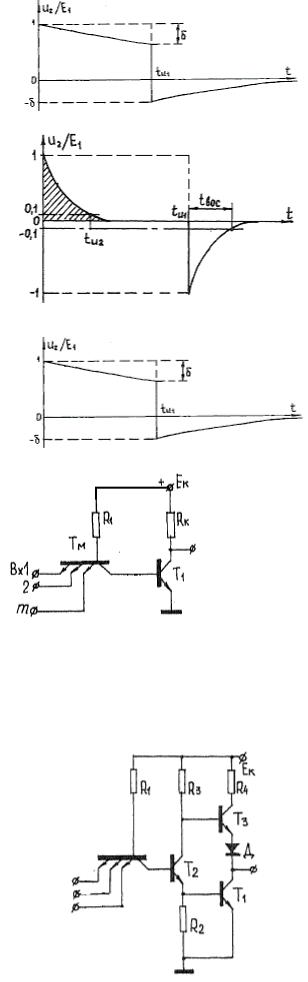

28.На рис. приведен (для простейшей цепи с экспоненциальным изменением) случай а) Полной зарядки конденсатора б) Частичной зарядки конденсатора в) Разделительной цепи г) Нет правильного ответа
Ответ: а).
5
29.На рис. приведен (для простейшей цепи с экспоненциальным изменением) случай а) Полной зарядки конденсатора б) Частичной зарядки конденсатора в) Разделительной цепи г) Нет правильного ответа
Ответ: б).
30.На рис. приведен (для простейшей цепи с экспоненциальным изменением) случай а) Полной «зарядки» катушки индуктивности
б) Частичной «зарядки» катушки индуктивности в) Разделительной цепи г) Нет правильного ответа
Ответ: а).
31.На рис. приведен (для простейшей цепи с экспоненциальным изменением) случай а) Полной «зарядки» катушки индуктивности
б) Частичной «зарядки» катушки индуктивности в) Разделительной цепи г) Нет правильного ответа
Ответ: б).
32.На рисунке изображена:
а) Схема с простым инвертором; б) Схема со сложным инвертором;
в) Схема с двухкаскадным инвертором; г) Ни один из ответов неверен.
Ответ: а).
33.Укажите все параметры, которые позволяет определить АПХ интегральных микросхем: а) Минимально допустимую величину высокого потенциала; б) Максимально допустимую величину низкого потенциала; в)Коэффициент разветвления по выходу; г) Статическую помехоустойчивость по входу; д) Ни один из ответов неверен.
Ответ: а); б); г).
34.Какую логическую функцию в положительной логике
сигналов выполняет схема со сложным инвертором? а) И-НЕ; б) ИЛИ-НЕ;
в) И-ИЛИ-НЕ; г) НЕ;
д) Ни один из ответов неверен.
Ответ: а).
6

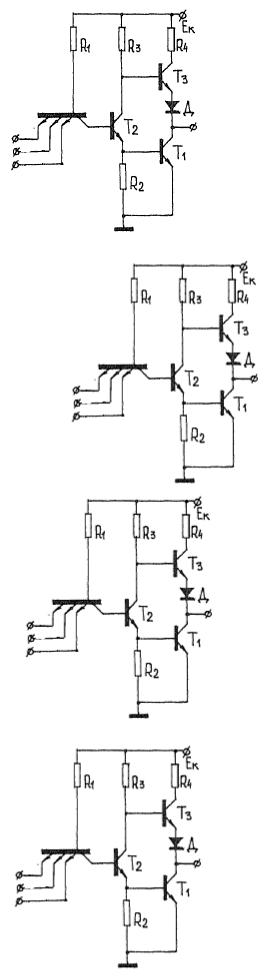

35. Случай, когда Т1, Т2 открыты, Т3 закрыт, соответствует: а) Установке единичного сигнала на выходе; б) Установке нулевого сигнала на выходе; в) Ни один из ответов неверен.
Ответ: б).
36.Транзистор Т2 введен для:
а)увеличения степени насыщения транзистора Т1 б) уменьшения выходного сопротивления в закрытом состоянии;
в) увеличения величины единичного потенциала на выходе; г) Ни один из ответов неверен.
Ответ: а).
37.Диод Д введен для:
а) Более надежного закрывания триода Т3 б) Уменьшения выходного сопротивления схемы в
закрытом состоянии; в) Уменьшения величины нулевого потенциала на выходе;
г) Более надежного открывания триода Т1; д) Ни один из ответов неверен.
Ответ: а).
38. Транзистор Т3 необходим для:
а) уменьшения выходного сопротивления схемы в закрытом состоянии;
б) уменьшения выходного сопротивления схемы в открытом состоянии;
в) увеличения выходного сопротивления схемы в закрытом состоянии;
г) увеличения выходного сопротивления схемы в открытом состоянии;
д) Ни один из ответов неверен.
Ответ: а).
7
39.Для элементов ТТЛ стандартный коэффициент разветвления равен:
а) 5; б) 7; в) 15; г) 20; д) 10.
Ответ: д).
40.В каких случаях допускается объединение выходов ТТЛ-схем
а) для ТТЛ-схем с обычной организацией выходов; б) для ТТЛ-схем с обычной организацией выходов и с ОК; в) для ТТЛ-схем с ОК и 3 состояниями выходов; г) Ни один из ответов неверен.
Ответ: в).
41.Чего требует организация выходов с ОК. а) Установки внешнего резистора; б) Установки внешнего конденсатора; в) Установки внешней емкости; г) Ни один из ответов неверен.
Ответ: а).
42.Для чего требуется специальная организация выходов (отметьте все подходящие варианты)
а) Для возможности объединения выходов; б) Для работы на ОШ;
в) Для увеличения нагрузочной способности микросхем с объединяемыми выходами; г) Для увеличения быстродействия микросхем с объединяемыми выходами; д) Ни один из ответов неверен.
Ответ: а): б).

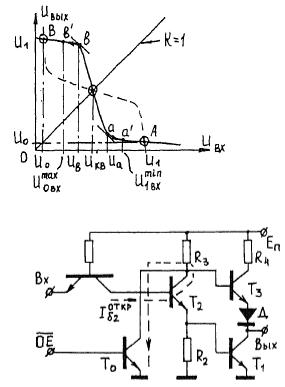

43.На рис. изображена АПХ элемента:
а) И; б) ИЛИ;
в) И-НЕ; г) ИЛИ-НЕ; д) НЕ.
Ответ: д).
44. Транзистор Т0 предназначен:
а) Для организации выхода на 3 состояния; б) Для более надежного закрытия Т3 в) Для увеличения степени насыщения
транзистора Т2 г) Для увеличения степени насыщения
транзистора Т1 д) Ни один из ответов неверен.
Ответ: а).
8
45. Символ означает:
а) Выход на три состояния; б) Выход с открытым коллектором;
в) Выход с обычной организацией; г) Нет правильного ответа.
Ответ: б).
46. Символ означает:
а) Выход на три состояния; б) Выход с открытым коллектором;
в) Выход с обычной организацией; г) Нет правильного ответа;
Ответ: а).
47. Бистабильная ячейка – это: а) Асинхронный RS-триггер; б) Синхронный RS-триггер; в) Асинхронный D-триггер; г) Cинхронный D-триггер;
д) Ни один из ответов неверен.
Ответ: а).

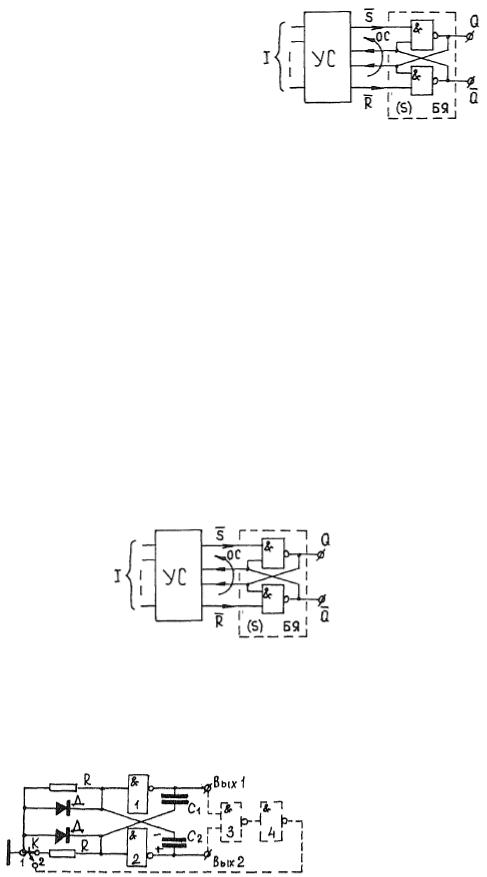

48.УС в схеме канонического представления триггера служит: а) Для выработки сигналов возбуждения в
соответствии с логикой функционирования триггера;
б) Для перевода БЯ в режим хранения; в) Для установки БЯ в единицу; г) Для сброса БЯ в ноль; д) Для изменения состояния БЯ.
Ответ: а).
49.При наличии БЯ в УС:
а) Триггер является одноступенчатым; б) Триггер является двухступенчатым;
в) Число ступеней не зависит от числа БЯ; г) Ни один из ответов неверен.
Ответ: б).
50. По какому признаку триггеры объединяются в группы:
а) по наличию или отсутствию режима изменения состояния; б) по наличию или отсутствию режима сброса; в) по наличию или отсутствию режима установки 1; г) Ни один из ответов неверен.
Ответ: а).
9
Тесты оценки усвоения учебного материала второго модуля
1. Для чего в УС вводят БЯ:
а) Для снятия ограничения на максимальную длительность СИ; б) Для возможности изменения выхода по фронту СИ;
в) Для возможности изменения выхода по срезу СИ; г) Ни один из ответов неверен.
Ответ: а).
2.Почему JK-триггер является универсальным триггером (отметьте все подходящие варианты):
а) Т.к. в нем реализованы все 4 режима работы; б) Т.к. его можно настроить на реализацию функций других триггеров ; в) Т.к. он содержит две БЯ; г) Ни один из ответов неверен.
Ответ: а); б).
3.При подаче на входы J и К JK-триггера информации в прямом и инверсном виде триггер будет работать как:
а) D-триггер; б) RS-триггер; в) Т-триггер.
Ответ: а).
4. При объединении входов J и К JK-триггера триггер будет работать как: а) D-триггер;
б) RS-триггер; в) Т-триггер.
Ответ: в).
5. ОС в триггере реализует:
а) Режим изменения состояния; б) Режим хранения; в) Режим установки нуля;
г) Режим установки единицы.
Ответ: а).
6. Элементы 3 и 4 в схеме автоколебательного релаксатора предназначены для:
а) исключения состояния, когда оба элемента закрыты и обе емкости заряжены; б) исключения состояния, когда один из элементов открыт, а другой закрыт; в) исключения состояния, когда одна емкость заряжена, другая разряжена; г) Ни один из ответов неверен.
Ответ: а).
