Лекция№3 Элементы каркаса Железобетонные колонны связевого каркаса
Фундаменты типоразмеров 1.Ф12.8; 2Ф12.9
Фундаменты типоразмеров 1.Ф15.8; 1.Ф15.9; 1.Ф18.8; 1.Ф18.9; 1.Ф21.8; 1.Ф21.9; 2.Ф15.9; 2.Ф18.9; 2.Ф18.11; 2.Ф21.9; 2.Ф21.11
|

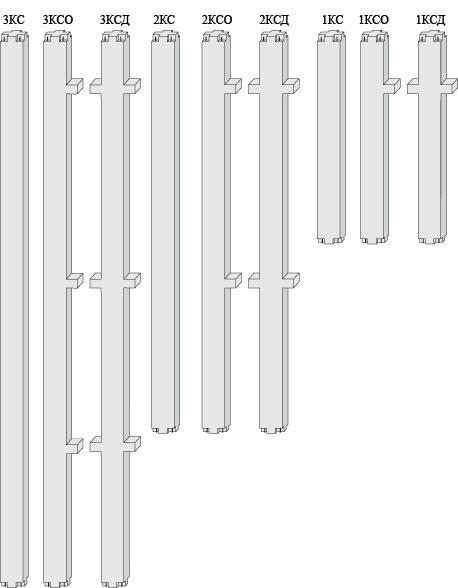

Серия ИИ – 04, серия 1.020 – 1/83, серия 1.020 – 1/87, ГОСТ 18979 – 90 Железобетонные колонны для административно- бытовых и общественных зданий сечением 400х400 мм, с высотой этажа 2,8 м, 3,0 м, 3,3 м, 3,6 м, 4,2 м.
|
КОЛОННЫ СВЯЗЕВОГО КАРКАСА ВЕРХНИХ ЭТАЖЕЙ Серия 1,020 – 1/87 Вып. 2 -3 Высота этажа 3,6 м.
Серия 1,020 – 1/83 Вып. 2 - 9, 2 - 10 Высота этажа 4,2 м
|
|
|
КОЛОННЫ СВЯЗЕВОГО КАРКАСА СРЕДНИХ ЭТАЖЕЙ Серия 1.020 – 1/87 Вып. 2-3 Высота этажа 3,6 м
Примечание: колонн другой этажности в этих сериях не предусмотрено.
Серия 1.020 – 1/83 Вып. 2 -9, 2 – 10 Высота этажа 4,2 м
|
|
Основные размеры и формы ригелей железобетонных серии 1.020-1/87 К серии 1.020-1/87 относятся ригели связевого каркаса межвидового применения для общественных зданий, производственных, административных и бытовых зданий промышленных предприятий.
Плиты перекрытий пристенные
Предназначены для установки по крайним рядам колонн в каркасных зданиях. Условные обозначения: ПК 72.12-12,5 АтV-а-3 ПК - плита круглопустотная с диаметром пустот 159 (146) мм; 72.12 - координационные длина и ширина плиты (дм); 12,5 - расчетная нагрузка без учета собственной массы (в сотнях кгс/м2); АтV - класс напрягаемой арматуры; А-3 - наличие восьми закладных деталей.
6. Плиты перекрытий связевые
Предназначены для установки по средним рядам колонн в каркасных зданиях. Условные обозначения: ПК 56.18-10АтV-3 ПК - плита круглопустотная с диаметром пустот 159 (146) мм; 56.18 - координационные длина и ширина плиты (дм); 10 - расчетн. нагрузка б/учета собствен. массы (в сотнях кгс/м2); АтV - класс напрягаемой арматуры;
Каталог: ЖБИ (железобетонные изделия) Том: Каталог для жилищно-гражданского строительства Категория: ПАНЕЛИ СТЕНОВЫЕ. Документация: Серия 0-381-86 Альбом №2
Примечание: "Панели наружных стен трехслойные керамзитобетон-внутренний слой, наружные слои- бетон мелкозернистый. Номенклатура альбома №2 включает панели зданий с каркасом по серии 1.020-1/83 следующих марок: ПС - панель рядовая; 1ПС - панель внутреннего угла; 2ПС - панель простеночная; 3ПС - панель для наружного угла; Индекс Т - трехслойная панель. Расход арматуры приведен по данным завода." - -
Диафрагмы жесткости, 1.020-1/83
Железобетонные лестничные марши изготавливаются по серии 1.050.1-5 вып.1 с законченной отделкой верхней лицевой поверхности, которая оговаривается в проекте. Предназначены для опоры на элементы каркаса многоэтажных зданий серии 1.020-1/83. Применяются в отапливаемых и неотапливаемых зданиях с неагрессивной средой и высотой этажа 2,8 м, 3,3 м, 3,6 м. По вышеуказанной серии завод изготавливает верхние лестничные площадки. Марки площадок - ЛПП14.13п и ЛПП14.15п. Размеры - 1440х1325х240 мм, 1440х1475х240 мм, масса - 0,60 т. и 0,50 т.
|
КОЛОННЫ СВЯЗЕВОГО КАРКАСА НИЖНИХ ЭТАЖЕЙ Серия 1.020 – 1/87 Вып. 2 -3 Высота этажа 3,6 м
Серия 1.020 – 1/83 Вып. 2 – 9, Высота этажа 4,2 м
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Панель
стеновая 1ПС27.5.12.4Т-1(2)
Марши
лестничные
|
Узел сопряжения и замоноличивания диафрагм жесткости 2Д и рядовых плит перекрытия |
Узел сопряжения и замоноличивания диафрагм жесткости 1Д и рядовых плит перекрытия |
Узел сопряжения и замоноличивания двух (четырех) диафрагм жесткости
|
Узел сопряжения и замоноличивания диафрагмы жесткости, колонны и наружной стены в междуэтажных перекрытиях |
Узел сопряжения и замоноличивания диафрагмы жесткости и колонны в перекрытиях верхнего этажа |
Узел сопряжения и замоноличивания диафрагм жесткости, рядовых плит перекрытия и однополочных ригелей
Узел сопряжения и замоноличивания диафрагм жесткости и связевых плит
Узел сопряжения и замоноличивания диафрагм жесткости и плит перекрытия (связевых и рядовых)
Узел сопряжения и замоноличивания диафрагм жесткости, связевой и рядовой плит и колонны
скрытых работ и промежуточной приемки.
