Конструкции жилых зданий

Крупнопанельные здания

Рис. 6. Схема расположения связей в крупнопанельном здании

1 - между панелями наружных и внутренних стен; 2 - то же, продольных наружных несущих стен; 3 - продольных внутренних стен; 4 - то же, поперечных и продольных внутренних стен; 5 - то же, наружных стен и плит перекрытий; 6 - между плитами перекрытий вдоль длины здания; 7 - то же, поперек длины здания

Горизонтальные стыки. Передачу усилий сжатия от вертикальной нагрузки в горизонтальных стыках осуществляют разными способами, соответственно которым различают четыре типа горизонтальных стыков: контактный, платформенный, комбинированный и монолитный (рис. 1). В контактном стыке усилие передается через слои раствора непосредственно с панели на панель, в платформенном— через торец панели перекрытия, опирающейся на стену, в комбинированном — через панель стены и торец перекрытия, в монолитном — через бетон замоноличивания стыка.

Дополнительное разнообразие в конструкцию стыка вносит специальная водоотводящая профилировка с противодождевым гребнем, через который может предусматриваться или исключаться передача вертикальной нагрузки: в первом случае — через слой раствора, а во втором — при установке на вершине гребня упругой прокладки.

Рис. 1. Горизонтальные стыки наружных стен

а - контактный; б - платформенный; в - комбинированный профилированный; г - плоский; д - монолитный; е - платформенный при ненесущих наружных стенах; 1 - панель наружной стены; 2 - панель перекрытия; 3 - опорный «палец» панели перекрытия; 4 - цементный раствор; 5 - бетон замоноличивания; 6 - упругая прокладка; 7 - панель внутренней стены

Контактный горизонтальный стык (см. рис. 1, а) с опиранием перекрытий на панели стены «пальцами» (специальными опорными выступами панелей перекрытия) обладает максимальной несущей способностью. Его применяют для наиболее нагруженных стен различной конструкции.

Горизонтальный стык проектируют профилированным платформенным главным образом в трехслойных стенах с гибкими связями (рис. 1,6). Профилированный комбинированный стык с гребнем применяется в однослойных легкобетонных стенах толщиной 350 мм и менее, а также в двухслойных и трехслойных стенах с жесткими связями между слоями. При этом вертикальную нагрузку передают через гребень и через перекрытие (рис. 1, в).

Плоский комбинированный стык (рис. 1, г) с опиранием перекрытия по всей длине стыка и передачей вертикальной нагрузки как с панели на панель (во внешней зоне стыка), так и через перекрытие (во внутренней зоне) применяют для легкобетонных однослойных панелей толщиной более 350 мм, для панелей любой толщины из ячеистых бетонов и для двухслойных панелей.

Монолитный стык (рис. 1, д) применяли в СССР преимущественно в сейсмостойком строительстве, в зарубежной практике — как в сейсмических, так и в обычных условиях строительства.

Растягивающие усилия в бесшпоночных стыках и в стыках с бетонными шпонками воспринимают стальные связи. Возможность восприятия переменных по величине и знаку усилий обеспечивают применением для связей мягких сортов сталей с большой площадкой текучести (сталь класса A-I для гладких арматурных стержней и деталей из полосовой стали, стали марок ВСтЗпс и ВСтЗсп по ГОСТ 380—71). По принципу соединения все разнообразие конструктивных решений стальных связей в вертикальных стыках сводится к следующим основным типам (рис. 3): сварные, замоноличиваемые связи типа «петля-скоба», болтовые и замковые самофиксирующиеся.

Рис. 2. Вертикальные стыки стеновых панелей

а - бетонный бесшпоночный с плоскими стыковыми торцами панелей; 6-г - то же, с профилированными торцами; д-к - бетонные шпоночные; л, м - железобетонные шпоночные; 1 - поперечная арматура шпонок; 2 - продольная арматура

Сварные связи выполняют по арматурным выпускам из панелей или приваркой накладок к ним и к закладным деталям панелей. Эта конструкция связей универсальна: ее можно применять при различной этажности зданий, в обычных и сложных грунтовых условиях, в сейсмостойком строительстве.

Рис. 3. Связи панелей наружных стен с внутренними

а - сварная; б - петлевая; в - самофиксации; г - железобетонная шпоночная; 1 - панель наружной стены; 2 - то же, внутренней; 3 - петлевой арматурный выпуск; 4 - арматурная стыковая накладка; 5 - закладная деталь; 6 - шпоночный вырез; 7 - скоба; 8 - петлевой выпуск с вваренной стальной косынкой; 9 - стальной элемент самофиксации; 10 - шпонка; 11 - прямой арматурный выпуск; 12 - непрерывная вертикальная арматура

Теплоизоляционную способность стыков обеспечивают соответствующим выбором стеновых материалов (см. выше) и дополнительным утеплением всех вертикальных и горизонтальных стыков наружных стен, мест их примыканий к балконам, карнизам, парапетам, цоколям и лоджиям вкладышами из материалов малой теплопроводности (например, пенополистирола). Образующиеся после установки вкладышей пазухи и колодцы заполняют бетоном для снижения воздухопроницаемости стыков. Особое внимание уделяется теплоизоляции выступающих угловых вертикальных стыков наружных стен, где теплопотери максимальны. С этой целью применяют утепляющие вкладыши, устройство внутреннего скоса либо подачу дополнительного тепла в стык от замоноличенного или свободно установленного стояка отопления (рис. 4.). В зданиях с поперечными несущими стенами утеплению наружных углов способствует устройство утолщенных торцовых несущих наружных стен.

рис. 4. Схемы теплоизоляции угловых стыков панелей наружных стен

Защита панельных стен от протечек определяется рассмотренным выше выбором конструкции и материала стен в соответствии с климатическими воздействиями и выбором соответствующей этим воздействиям системы водозащиты стыков. В зависимости от системы водозащиты различают закрытые, дренированные, открытые или комбинированные стыки (рис. 5).

Рис. 5. Изоляция рядовых стыков панелей наружных стен

а - закрытый стык; б - дренированный; в, г - варианты открытого стыка; 1 - защитное покрытие; 2 - герметизирующая мастика; 3 - упругая прокладка; 4 - наклеенная лента гидроизоляционного материала; 5 - утепляющий вкладыш; 6 - бетон замоноличивания; 7 - водоотводящий фартук; 8 - водоотбойная лента; 9 - канал декомпрессии

Закрытые стыки (см. рис. 5, а) имеют загерметизированную синтетическими мастиками внешнюю зону (устье). Мастики наносят по уплотняющим шнуровым прокладкам (гернит, пороизол), установленным на клею. Наличие упругих прокладок дает герметикам возможность свободных деформаций. Благодаря хорошей адгезии к бетону и большой растяжимости (удлинение без разрыва на 100 % и более), герметизирующие мастики (герметики) компенсируют температурно-влажностные деформации панелей без раскрытия стыков (величина максимальных линейных температурно-влажностных деформаций для одномодульных панелей 2,2 мм, для двухмодульных — 4,5 мм), обеспечивая тем самым их водо- и воздухоизоляцию. В качестве герметиков используют пленочные (полисульфитные, силиконовые) или объемные нетвердеющие (поли-изобутиленовые и др.) мастики, сохраняющие свои основные свойства при температурах до —40 °С. Долговечность герметизирующих материалов не превышает 20—30 лет, т. е. существенно ниже долговечности конструкций здания. Поэтому при конструировании стыков предусматривают возможность смены герметиков и защиты их от прямого воздействия солнечных лучей — одной из основных причин старения герметиков. С этой целью герметик размещают в глубине устья, покрывают полимерцементными составами или светоотражающей покраской.

Конфигурацию устья стыков проектируют таким образом, чтобы установка герметиков не встречала затруднений и смена их происходила бы снаружи с навесных люлек, без нарушения нормальной эксплуатации дома.

Для этого в устье предусматривают компенсаторы зазора (бетонные приливы, которые исключают возможность плотного смыкания панелей в устье).

Дренированные стыки (см. рис. 5,6) аналогичны закрытым, но дополнены конструктивными устройствами, позволяющими поэтажно отводить наружу воду, случайно проникшую в стык. Водоотводящими устройствами служат: декомпрессионная полость в вертикальном стыке (местное уширение зазора стыка в виде вертикального цилиндрического канала), небольшие отверстия и водоотводящие фартуки (из алюминиевых сплавов, фольгоизола, кислото- и морозостойкой резины), расположенные в местах пересечения вертикальных и горизонтальных стыков. В горизонтальных стыках дополнительной водоотводящей мерой служит их специальная профилировка с противодождевым гребнем.

Открытые стыки (рис. 5, в) имеют открытое устье, в которое может попадать вода, но ее проникание в глубину ограждения исключено за счет специальных конструктивных устройств. В горизонтальных стыках основные конструктивные меры водоотвода — устройство противодождевых гребней высотой до 120 мм и водоотводящих фартуков; в вертикальных стыках — водоотбойных экранов из алюминиевой, неопреновой или резиновой ленты. Позади экрана располагают декомпрессионную полость, а на стыковых гранях панелей иногда устраивают наклоненные наружу дренажные борозды. Открытые стыки применяют для трехслойных стен с гибкими связями в любых климатических условиях. В этом случае увеличение теплопотерь в стыке минимально: утепляющий слой конструкции расположен за пределами устья. В стыках трехслойных панелей с жесткими связями и в однослойных теп-лопотери через открытое устье больше. Поэтому открытые стыки в стенах из таких панелей используют только в теплом и умеренном климате: в панелях из легкого бетона плотностью до 1200 кг/м3 в районах с расчетной зимней температурой не ниже —17 °С, из легкого бетона с плотностью до 950 кг/м3 — не ниже —22 °С, трехслойных панелей с жесткими связями — не ниже —27 °С.

Комбинированные стыки объединяют элементы защиты по принципу закрытого и открытого стыка. Основная область применения — первые этажи домов с открытыми стыками в остальных этажах.

Воздухо- и водонепроницаемость вертикальных стыков дополнительно обеспечивают за счет их обклейки с внутренней стороны водо- и воздухоизоляционной лентой из биостойкого рубероида на асбестовой основе, наирита или морозостойкой резины.

Чтобы операции по наклейке изоляционной ленты выполнялись надежно, с внутренней стороны вертикальных стыков всех типов предусматривают расширенную полость и во всех случаях, когда это допускает конструктивная система здания, предусматривают следующую последовательность производственных операций: монтаж наружных стен, обклейка стыка, монтаж внутренних стен, монтаж перекрытий, установка с уровня смонтированного перекрытия утепляющих вкладышей и замоноличивание вертикальных стыков. Чтобы температурные деформации панелей не вызвали разрыва изоляционной ленты, в ней устраивают складку—компенсатор по оси стыка. В качестве дополнительной меры водо- и воздухонепроницаемости вертикального стыка в отдельных случаях предусматривают сопряжение панелей внахлестку или в четверть (см. рис. 3, г).

Дополнительными конструктивными мерами защиты стыков могут быть нащельники и накладки, специальная профилировка фасадной поверхности панелей, однако их применение в большинстве случаев ограничено по архитектурным, экономическим или технологическим соображениям.

Разрезку как композиционное средство используют преимущественно при отсутствии пространственных элементов, например на северных фасадах. Существует несколько различных композиционных подходов к разрезке: ее активное выявление как тектонического или декоративного средства, маскировка разрезки для придания большего зрительного единства и монолитности стене, использование конструктивной разрезки в качестве основы, на которую цветом или объемом наносится иллюзорная декоративная разрезка (рис. 7). Желая выявить разрезку, ее подчеркивают цветом облицовки или пластически (кессонированные панели, панели с контурными ребрами и т. п.).

Рис. 7. Разрезка наружных стен на панели

а - подчеркнута кессонным рельефом панелей (Москва, здание школы); б - подчеркнута контурной облицовкой панели; е - замаскирована облицовкой простенков; г - скрыта в рельефе поверхности простенков

Рис. 8. Примеры композиционных приемов выявления ненесущей функции наружной стены

а - смещение панелей из плоскости фасада в шахматном порядке; б, в - то же, вертикальными или горизонтальными полосами; г - со смещением от вертикальной плоскости и стыкованием по схеме «чешуи»

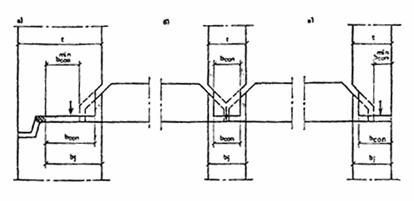

Платформенный стык (рис. 7) рекомендуется в качестве основного решения для панельных стен при двухстороннем опирании плит перекрытий, а также при одностороннем опирании плит на глубину не менее 0,75 толщины стены. Толщину горизонтальных растворных швов рекомендуется назначать на основе расчета точности изготовления и монтажа сборных конструкций. Если расчет точности не выполняется, то толщины растворных швов рекомендуется назначать равными 20 мм; размер зазора между торцами плит перекрытий принимается не менее 20 мм.

рис. 7 Платформенные стыки сборных стен

а - наружных трехслойных панелей с гибкими связями между слоями; б ¾ внутренних стен при двухстороннем опирании плит перекрытия; в ¾ то же, при одностороннем опирании плит перекрытий

Верхний растворный шов рекомендуется устраивать в уровне верхней поверхности плит перекрытий. При расположении верхнего шва ниже верхней поверхности плит следует обеспечивать контроль качества укладки раствора в шов.

Монолитные стыки (рис. 8) рекомендуется применять при необходимости повысить несущую способность горизонтального стыка на сжатие, если другими способами этого не удастся достичь.

Замоноличивание стыка рекомендуется выполнять после установки панели верхнего этажа на монтажные фиксаторы или бетонные выступы из тела стеновых панелей. Нижнюю часть стеновой панели необходимо заводить ниже уровня замоноличивания не менее чем на 20 мм.

Рис. 8. Монолитные (а - в) и платформенно-монолитные (г - е) стыки сборных стен

а, г - наружных трехслойных стен с гибкими связями; б, д - внутренних стен при двухстороннем опирании плит перекрытий; в, е ¾ то же, при одностороннем опирании

Сборные плиты перекрытий при монолитных стыках рекомендуется соединять сварными или петлевыми арматурными связями, обеспечивающими неразрезность.

Контактный стык (рис 9) рекомендуется применять при опирании плит перекрытия на консольные уширения стен или с помощью консольных выступов («пальцев») плит. При контактных стыках плиты перекрытий допускается опирать на стены без раствора (насухо). В этом случае для обеспечения звукоизоляции полость между торцами плит и стенами необходимо заполнять раствором и предусматривать арматурные связи, превращающие сборное перекрытие в горизонтальную диафрагму жесткости.

Рис. 9. Контактные стыки сборных стен с опиранием плит перекрытия на

а - в - «пальцы»; г - е - консоли стен

В комбинированном контактно-платформенном стыке вертикальная нагрузка передается через две опорные площадки: контактную (в месте непосредственного опирания стеновой панели через растворный шов) и платформенную (через опорные участки плит перекрытий). Контактно-платформенный стык рекомендуется преимущественно применять при одностороннем опирании плит перекрытий на стены (рис.10). Толщины растворных швов рекомендуется назначат аналогично швам в платформенном стыке.

Рис. 10. Контактно-платформенные стыки сборных стен

а - наружных; б, в - внутренних

Проектные марки раствора горизонтальных швов рекомендуется назначать по расчету на силовые воздействия, но не ниже: марки 50 - для условий монтажа при положительных температурах, марки 100 - для условий монтажа при отрицательных температурах. Класс бетона по прочности на сжатие замоноличивания горизонтального стыка рекомендуется назначать не ниже соответствующего класса бетона стеновых панелей.

Сдвигающие усилия в вертикальных стыках панельных стен рекомендуется воспринимать одним из следующих способов:

бетонными или железобетонными шпонками, образуемыми путем замоноличивания полости стыка бетоном (рис.11, а, б);

бесшпоночными соединениями в виде замоноличенных бетоном арматурных выпусков из панелей (рис. 11, в);

сваренными между собой закладными деталями, заанкеренными в теле панелей (рис. 11, г).

Рис. 11. Схемы восприятия сдвигающих усилий в вертикальном стыке панельных стен

а, б - шпонками; в - замоноличенными арматурными связями; г - сваркой закладных деталей

1 - сварная арматурная связь; 2 - то же, петлевая; 3 - накладка, приваренная к закладным деталям

Возможен комбинированный способ восприятия сдвигающих усилий, например, бетонными шпонками и плитами перекрытий.

Шпонки рекомендуется проектировать трапециевидной формы (рис. 12). Глубину шпонки рекомендуется принимать не менее 20 мм, а угол наклона площадки смятия к направлению, перпендикулярному плоскости сдвига, не более 30°. Минимальный размер в плане плоскости стыка, через которую замоноличивается стык, рекомендуется принимать не менее 80 мм. Следует предусматривать уплотнение бетона в стыке глубинным вибратором.

Рис. 12. Типы вертикальных стыков панельных стен

а - плоские; б - профилированные бесшпоночные; в - профилированные шпоночные; 1 - звукоизоляционная прокладка; 2 - раствор; 3 - бетон замоноличивания стыка

В бесшпоночных соединениях сдвигающие усилия воспринимаются сварными или петлевыми связями, замоноличенными бетоном в полости вертикального стыка. Бесшпоночные соединения требуют увеличенного (по сравнению со шпоночными соединениями) расхода арматурной стали.

Сварные соединения панелей на закладных деталях допускается применять в стыках стен для районов с суровым и холодным климатом с целью сокращения или исключения монолитных работ на строительной площадке. В стыках наружных стен с внутренними сварные соединения панелей на закладных деталях следует располагать вне зоны, где возможен конденсат влаги при перепаде температур по толщине сте

СТЫКИ КРУПНОПАНЕЛЬНЫХ НАРУЖНЫХ СТЕН

5.113. Стыки панелей должны исключать возможность проникания атмосферной влаги на внутренние поверхности ограждений, препятствовать переувлажнению материалов заполнения стыков и прилегающих к стыкам участков стен. Сопротивление стыков панелей воздухопроницанию и их теплозащитные свойства должны удовлетворять требованиям СНиП II-3-79**.

5.114. По способу обеспечения изолирующих свойств стыки панелей подразделяются на закрытые, дренированные и открытые. Применение каждого из названных типов стыков следует предусматривать в соответствии с климатическими условиями района строительства и конструкцией наружных стеновых панелей.

Конструкции горизонтальных и вертикальных стыков следует предусматривать однотипными, например, не допускается проектировать вертикальные стыки открытыми, а горизонтальные закрытыми и наоборот.

5.115. В закрытых стыках (рис. 27) для их герметизации устанавливают уплотняющие прокладки, на которые наносят с внешней стороны герметизирующую мастику. При применении нетвердеющих мастик следует предусматривать защитное покрытие.

Рис. 27. Закрытый стык наружных стеновых панелей

а - вертикальный стык; б, в - варианты горизонтальных стыков

1 - узел (см. рис. 28, 29); 2 - узел (см. рис. 40); 3 - узел (см. рис. 30); 4 - узел (см. рис. 31)

В горизонтальных закрытых стыках рекомендуется проектировать противодождевые гребень и зуб. В панелях из ячеистого, а также из легкого бетона толщиной 400 мм и более при качественном выполнении растворных швов допускается предусматривать плоские горизонтальные стыки без гребня и зуба (см. рис. 27, в).

Рекомендуемая конфигурация торцов панелей и размеры их профиля для закрытых стыков приведены на рис. 28-31.

Диаметр уплотняющих прокладок следует применять дифференцированно с учетом фактического размера зазора стыка в пределах допускаемых отклонений (см. рис. 28-30).

Рис. 28. Схема герметизации устья вертикального закрытого стыка при применении нетвердеющих герметизирующих мастик

1 - защитное покрытие; 2 - нетвердеющая герметизирующая мастика; 3 - уплотняющая прокладка при зазоре стыка 20 мм - диаметром 30 - 40 мм, при зазоре 10 мм - диаметром 20 мм, при зазоре 30 мм - диаметром 40 ¾ 50 мм

Рис. 29. Схема герметизации устья вертикального закрытого стыка при применении отверждающих герметизирующих мастик

1 - отверждающаяся герметизирующая мастика; 2 - уплотняющая прокладка при зазоре стыка 20 мм - диаметром 30 - 40 мм, при зазоре 10 мм - диаметром 20 мм, при зазоре 30 мм - диаметром 40 - 50 мм

Рис. 30. Схема герметизации устья горизонтального закрытого стыка с противодождевым гребнем при применении нетвердеющих герметизирующих мастик

1 - защитное покрытие; 2 ¾ нетвердеющая герметизирующая мастика; 3 - уплотняющая прокладка при зазоре стыка 20 мм - диаметром 30 - 40 мм, при зазоре 10 мм - диаметром 20 мм, при зазоре 30 мм - диаметром 40 - 50 мм

Рис. 31. Схема герметизации устья плоского горизонтального закрытого стыка

а - при применении нетвердеющих герметизирующих мастик; б - при применении отверждающихся герметизирующих мастик

1 - защитное покрытие; 2 - нетвердеющая герметизирующая мастика; 3 - уплотняющая прокладка при зазоре стыка 20 мм -диаметром 30 - 40 мм; зазоре 10 мм - диаметром 20 мм, при зазоре 30 мм - диаметром 40 - 50 мм; 4 - отверждающаяся герметизирующая мастика

5.116. В дренированных стыках (рис. 32-34) герметизация выполняется аналогично закрытым стыкам, но дополнительно предусматривается декомпрессионный канал, служащий для выравнивания давлений воздуха на поверхности стены и внутри стыка и отвода случайно проникшей в стык воды. В торцевых панелях, формуемых фасадной стороной вниз и образующих при сопряжении с рядовыми панелями угловой вертикальный стык, декомпрессионный канал допускается не предусматривать.

При сопряжении смежных панелей каналы должны располагаться соосно и образовывать вертикальную декомпрессионную полость. Эта полость в пересечении вертикального и горизонтального стыков располагается над водоотводящим фартуком, наклеиваемым на противодождевой гребень, в котором предусматривается специальная подрезка.

Рис. 32. Дренированный стык наружных стеновых панелей

а - вертикальный стык; б - горизонтальный стык

1 - узел (см. рис. 33); 2 - узел (см. рис. 40); 3 - узел (см. рис. 34)

Рис. 33. Схема герметизации устья вертикального дренированного стыка

1 - защитное покрытие; 2 - нетвердеющая герметизирующая мастика; 3 - уплотняющая прокладка при зазоре стыка 20 мм - диаметром 30 - 40 мм, при зазоре 10 мм - диаметром 20 мм, при зазоре 30 мм - диаметром 40 - 50 мм; 4 - декомпрессионная полость

Рис. 34. Схема герметизации устья горизонтального дренированного стыка

1 - защитное покрытие; 2 - нетвердеющая герметизирующая мастика; 3 - уплотняющая прокладка при зазоре стыка 20 мм - 30 - 40 мм, при зазоре 10 мм - 20 мм, при зазоре 30 мм - 40 - 50 мм; 4 - водоотводящий фартук; 5 - дренажное отверстие

Рис. 35. Открытый стык наружных стеновых панелей

1 - узел (см. рис. 36, 37); 2 - узел (см. рис. 40); 3 - узел (см. рис. 33); 4 - узел (см. рис. 39)

Рис. 36. Схемы изоляции устья вертикального открытого стыка с применением жесткого водоотбойного экрана

а - без смещения плоскостей сопрягаемых панелей; б - при допустимом смещении плоскостей сопрягаемых панелей

1 - жесткий водоотбойный экран из пластмасс на основе ПВХ; 2 - направляющий профиль из того же материала

Рис. 37. Схемы изоляции устья вертикального открытого стыка резиновым профилем

а - без смещения плоскостей сопрягаемых панелей; б - при допустимом смещении плоскостей сопрягаемых панелей

1 - резиновый профиль

Рис. 38. Схема герметизации устья горизонтального открытого стыка

1 - профиль направляющий; 2 - водоотбойный экран; 3 - уплотняющая прокладка при зазоре стыка 20 мм - диаметром 30 - 40 мм, при зазоре 10 мм - диаметром 20 мм, при зазоре 30 мм - диаметром 40 - 50 мм; 4 - водоотводящий фартук

Поверх фартука на верхней горизонтальной плоскости противодождевого гребня следует предусматривать уплотняющую прокладку длиной 500 мм (по 250 мм от оси вертикального стыка).

5.117. В закрытых и дренированных стыках на стыкуемых поверхностях панелей необходимо предусматривать грунтовочные покрытия. В устьях закрытых и дренированных стыков необходимо предусматривать установку уплотняющих прокладок с последующим нанесением по ним герметизирующих мастик. Выбор типа мастики следует производить в соответствии с данными прил. 6 в зависимости от длины стыкуемых панелей и климатических условий района строительства.

Необходимо также предусматривать защиту мастик от климатических воздействий с помощью полимерцементных растворов, поливинилхлоридных, бутадиенстирольных, кумаронокаучуковых красок.

Защитное покрытие по отверждающимся мастикам допускается не предусматривать.

Расположение изолирующих материалов в устьях стыков следует проецировать с заглублением относительно фасадной плоскости панелей наружных стен.

5.118. В стыках открытого типа (рис. 35) на торцевых поверхностях наружных стеновых панелей необходимо предусматривать гидрофобные покрытия.

Для водозащиты открытых вертикальных стыков следует проектировать установку в них водоотбойных лент (экранов) и профилей-направляющих из пластмасс на основе ПВХ (рис. 36) или уплотнителей У-образного профиля (рис. 37). Возможно применение других видов водоотбойных экранов.

В пересечениях вертикальных и горизонтальных открытых стыков следует предусматривать водоотводящие фартуки (рис. 38). В панелях с выносным противодождевым зубом (рис. 39) водоотводящие фартуки должны располагаться в подрезках, расположенных на верхних торцовых гранях панелей.

Рис. 39. Схема герметизации устья горизонтального открытого стыка с выносным противодождевым зубом

1 - водоотбойный экран; 2 - уплотняющая прокладка при зазоре стыка 10 мм - диаметром 30 - 40 мм, при зазоре 10 мм - диаметром 20 мм, при зазоре 30 мм - диаметром 40 - 50 мм; 3 - водоотводящий фартук; 4 - направляющий профиль

5.119. В колодцах вертикальных стыков всех типов следует предусматривать воздухоизоляцию с помощью воздухозащитных лент и (или) уплотняющих прокладок, устанавливаемых на клеях (рис. 40).

Рис. 40. Варианты устройства воздухозащитной изоляции с применением

а - воздухозащитной ленты; б - уплотняющей прокладки; в - комбинированной

1 ¾ воздухозащитная лента; 2 - уплотняющая прокладка на клее типа КН; 3 ¾ теплоизоляция

Применение пергамина и рубероида для оклеечной воздухоизоляции не допускается.

Для воздухозащиты горизонтальных открытых стыков следует применять уплотняющие прокладки прямоугольного или круглого сечения.
