ЛЕКЦИЯ№5

УСТРОЙСТВО МОНОЛИТА

Схема подъема этажей аналогична подъему перекрытий и предусматривает последовательный подъем каждого этажа, на­чиная с верхнего.

Однако, в отличие от применяемой схемы одновременного подъема нескольких плит перекрытий, воз­можно осуществлять подъем только одного этажа до проект­ного или промежуточного положения (рис.  14.5).

Рис. 14.5. Последовательность возведения здания методом подъема перекрытий: I - VIII — этапы работ; 1 — колонны первого яруса; 2 — временные монтажные связи; 3 — ядро жесткости; 4 — гидравлический подъемник; 5 — пакет забетонированных между­этажных плит; 6 — крышевой кран; 7 — верхний этаж здания в период монтажа конструк­ций; 8 — кран для монтажа конструкций этажей; 9 — смонтированный этаж, подготовлен­ный к подъему; 10 — этажи здания, поднятые с помощью подъемников в промежуточное положение

Подготовительные работы — устройство фундаментов, уста­новка колонн первого яруса, бетонирование плит перекрытий и бетонирование ядра жесткости — выполняют так же, как и при возведении зданий методом подъема перекрытий. По окончании изготовления пакета плит на верхней плите осуще­ствляют монтаж парапетных панелей, устройство теплоизоля­ции и мягкой кровли (кроме последнего слоя). Затем на верх­нюю плиту устанавливают подъемное оборудование с пультом управления.

Строительство жилых домов методом подъема перекрытий (г. Ханты-Мансийск) Суть возведения зданий и сооружений методом подъема пере­крытий и этажей заключается в предварительном изготовлении на уровне земли пакета плит перекрытий и их последующем вертикальном перемещении по колоннам на проектные отметки. На верхней плите пакета устраивают кровлю, которую с помощью подъемного оборудования (домкратов) поднимают на заданную отметку и закрепляют. После этого на следующей плите пакета монтируют элементы этажа и поднимают этаж на нужную отмет­ку. В той же последовательности собирают и возводят следующие этажи. Если при строительстве поднимают только плиты пере­крытий, то все работы по обустройству этажей выполняют на проектных отметках (рис. 3.2).

Рис. 3.2. Возведение четырехэтажного здания методом подъема перекрытий: а — выполнение фундаментов; б — установка колонн первого яруса; в — выполнение бетонной подготовки под пол первого этажа и бетонирование ядра жесткости; г — бетонирование пакета перекрытий; д — подъем кро­вельной плиты до уровня верха колонн первого яруса; е — подъем перекры­тий четвертого этажа; ж — подъем перекрытий третьего этажа; з — подъем перекрытий второго этажа на проектную отметку; и — наращивание ко­лонн второго яруса; к — подъем кровельной плиты на проектную отметку; л — подъем перекрытий четвертого этажа на проектную отметку; м — подъем перекрытий третьего этажа на проектную отметку

Бетонирование плит перекрытия производят на уровне земли с помощью деревометаллической бортовой опалубки по перимет­ру плиты.

Для снижения массы плит перекрытия устраивают кессоны, для бетонирования которых желательно использовать специаль­ные асбестоцементные короба с нижними ребрами, оставляемые в конструкции и исключающие необходимость последующей об­работки поверхностей потолка. При возведении зданий методом подъема перекрытий обустройство этажей осуществляют на про­ектных отметках. При возведении зданий методом подъема эта­жей обустройство этажей производят на уровне земли.

Строительство методом бетонирования ядер жесткости в скользящей или неподвижной опалубке и выполнение осталь­ных конструкций здания из сборных элементов в виде связевого каркаса рассматривается в гл. 2, посвященной крупнопанель­ным и каркасным зданиям. Следует отметить, что для возведе­ния ядер жесткости можно воспользоваться методом скользящей или неподвижной опалубки. Так как в пределах ядер жесткости располагают обычно вертикальные коммуникации (лестницы, лифтовые и вентиляционные шахты, шахты прокладки инже­нерных сетей), не требующие междуэтажных перекрытий, про­цесс бетонирования ядер жесткости значительно облегчен.

Монолитные ядра жесткости воспринимают все действующие горизонтальные нагрузки. Их изготавливают из монолитного же­лезобетона с армированием прокатными профилями или прутковой арматурой. Конструктивная схема здания с монолитными ядра­ми жесткости по сравнению со схемами, предусматривающими отдельно стоящие плоские стенки жесткости, выгоднее, так как уменьшается расход стали на 10-15 %, бетона — на 15-20 %.

В зависимости от протяженности здания монолитные ядра жесткости могут располагаться в средней части (в домах-башнях) или симметрично относительно центральных осей (в зданиях большой протяженности). Их можно бетонировать как в скользя­щей, так и переставной крупнощитовой опалубке.

Строительство методом бетонирования ядер жесткости в скользящей опалубке и подвески к ним перекрытий (эта­жей) с помощью вант (далее мы их будем называть зданиями висячей конструкции) предложено в конце 20-х гг. XX в., но затем было почти забыто. В последние годы оно вновь привлекло к себе внимание.

Здание висячей конструкции состоит из основной опорной кон­струкции, подвесок и подвесных перекрытий (рис. 3.3). К верхней части опорной конструкции непосредственно или с помощью про­межуточных элементов прикреплены подвески, а к подвескам — перекрытия. Нагрузки от перекрытий передаются по подвескам вверх на опорную конструкцию и через нее на фундамент.

Рис. 3.3. Здания висячей конструкции: а — пример конструктивной схемы (1 — ствол; 2 — двухконсольная балка; 3 — подвески; 4 — перекрытия; 5 — фундамент); б — план и разрез здания банка в Антверпене

Здания висячей конструкции можно разделить на следующие виды:

• подвесные с одним стволом жесткой конструкции или с от­тяжками (мачтовая конструкция);

• со стоечно-балочной опорной системой; в общем виде эта система состоит из двух стволов, по которым уложены продоль­ные (обычно двухконсольные) балки;

• со стеновыми опорами; в этом случае опорами служат две продольные стены, по которым уложены поперечные балки, не­сущие подвески;

• с рамной опорной системой; подвески в этой системе крепят или непосредственно к рамам (аркам), или к продольным ригелям.

Скользящая опалубка (подъёмно-переставные консоли)

Поверхность наружной стены возводимого сооружения гладкая, а первый этап бетонирования закончен и надо “идти” выше. Как поступить? Как быстро и надёжно установить наружную плоскость опалубки? В таких случаях используют подъёмно-переставные консоли.

• Полностью совместимы с универсальной модульной опалубкой МСК и опалубкой больших поверхностей КР.

• В собранном виде (консоли с присоединенной к ним картой опалубки и подвесными лесами) перемещается краном на следующий этап бетонирования как единое целое.

• Навешивается на башмаки закреплённые в отверстия образованные “стяжками“ предыдущего этапа бетонирования, т.е. не требуется специальной оснастки (анкеров).

Габаритные размеры щитов, мм: 3000x300               3000x2400 3000x600               1200x2400 3000x900               1200x1200 3000x1200

Конструкция: Каркас щита 1 состоит из опалубочных профилей и палубы из водостойкой фанеры, торцы которой защищены конструктивно опалубочным профилем и герметиком. Панели, устанавливающиеся горизонтально и вертикально, закрепляются друг с другом при помощи замков 2. Для усиления прочности опалубочной системы используют укосы 3, стяжные болты и гайки 4. Система проста и быстра в установке и разборке. Допускается перевозка сборного блока из нескольких щитов.

Опалубку подают краном и устанавливают в соответствии с разбивочными рисками (рис. 23.3).

Рис. 23.3. Схема установки щитов объемно-переставной опалубки: 1 — механические домкраты; 2 — консоль­ные подмости; 3 — телескопические на­клонные стойки для крепления щитов; 4, 6 — ограждения; 5 — торцевой щит опа­лубки

ЛЕКЦИЯ№4

ОБЪЕМНО-БЛоЧНЫЕ ЗДАНИЯ

Рис. 182. Конструктивные схемы зданий из объемных элементов;

а - панельно-блочная; б - каркасно-блоч-ная; в, г - блочные: д - типы блоков на ширину здания; / - объемный блок; 2 - панели перекрытий; 3 -стеновые панели; 4 - железобетонные стойки каркаса; б - ригели; 6 - объемные блоки на комнату; 7 - то же, на две комнаты; 8 - блок-кухня, санузел, прихожая и часть лестничной клетки; 9 - блок-кухвя. передняя, санузеда одна комната

При возведении зданий из объемно-блочных элементов значительно упрощаются операции по выверке и монтажу, особенно, если при установке блоков отсутствуют работы по стыковке коммуникаций. Широко распространен способ монтажа двух параллельных рядов объемных блоков в пределах одного этажа.

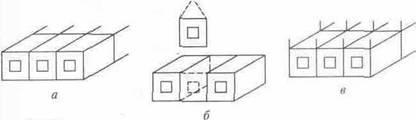

Рис. 34. Конструкции блоков и зданий из объемных блоков: а, б, в — конструктивные схемы: объемно-блочная, блочно-панельная, каркасно-блочная;г, д— блоки типа «колпак» и «стакан»; е — установка объемного блока

Монтаж зданий из объемных элементов обычно ведется «с колес». Здания высотой до 5 этажей удобнее монтировать козловыми кранами. При большей высоте или ломаной конфигурации зданий в плане применяют башенные или стреловые краны с башенно-стреловым оборудованием из расчета массы одного блока до 22 т (рис. 35).

Рис. 35. Монтаж зданий из объемных элементов с помощью крана: а — козлового; б — стрелового; в — башенного; / — блоковоз; 2 — кран; 3 -траверса; 4 — подкрановый

Рис. 5. Ствольные конструктивные системы (с одним несущим стволом)

а, б — консольные; в, г — этажерочные; д, е — подвесные

1 — несущий ствол; 2 — консольное перекрытие; 3 — консоль высотой в этаж; 4 — консольный мост; 5 — ростверк; 6 — подвеска

Ствольные конструктивные системы рекомендуется применять при строительстве зданий, в которых необходимо свободное пространство под зданием, а также при сложных инженерно-геологических условия
