.pdfинтервалы ∆R и ∆Т координаты точек окружностей и наносят их на планшет. Точки, лежащие на одних и тех же лучах, соединяют прямыми;
- на каждом луче наносят точки всех промежуточных окружностей с расчетом иметь их на расстоянии 1-2 см друг от друга.
Затем по лекалам или гибкой линейке проводят дуги окружностей.
4. При необходимости сгущение изолиний осуществляется нанесением промежуточных точек на лучах с помощью штрихового метра или палетки.

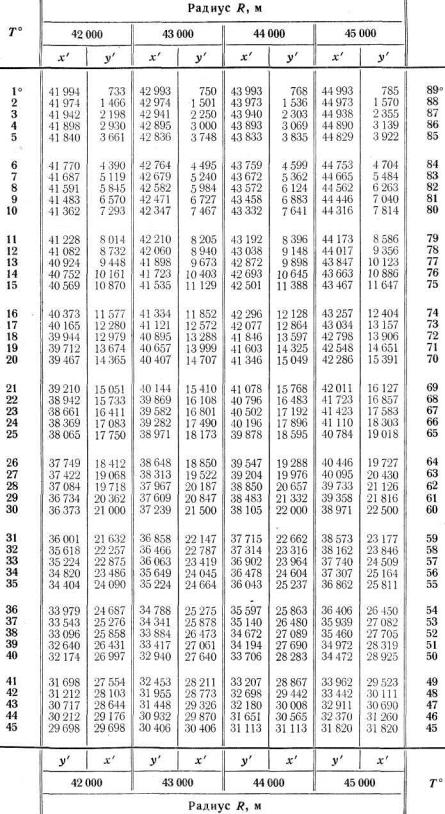

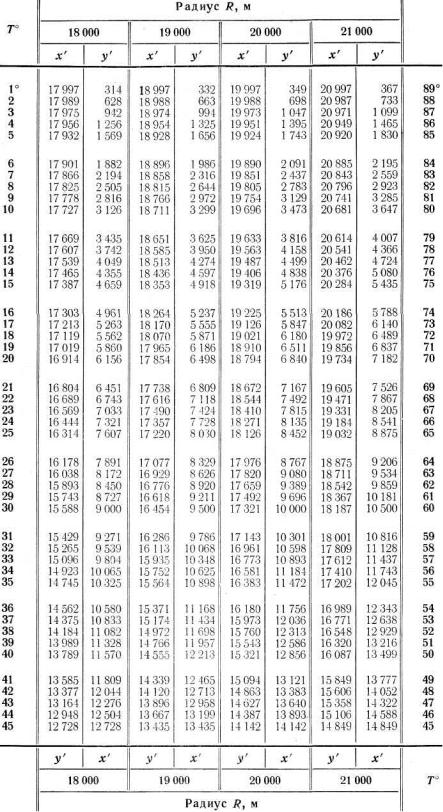

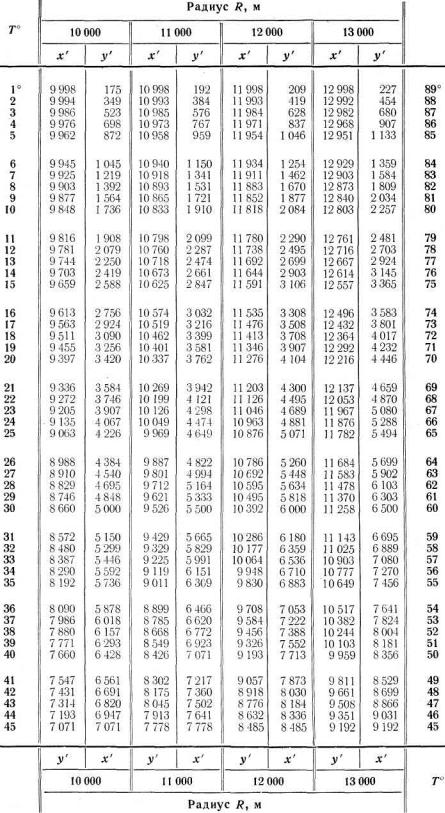

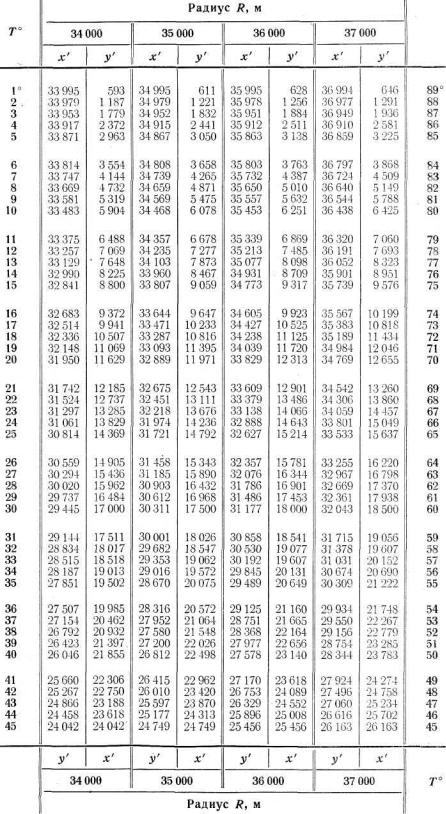

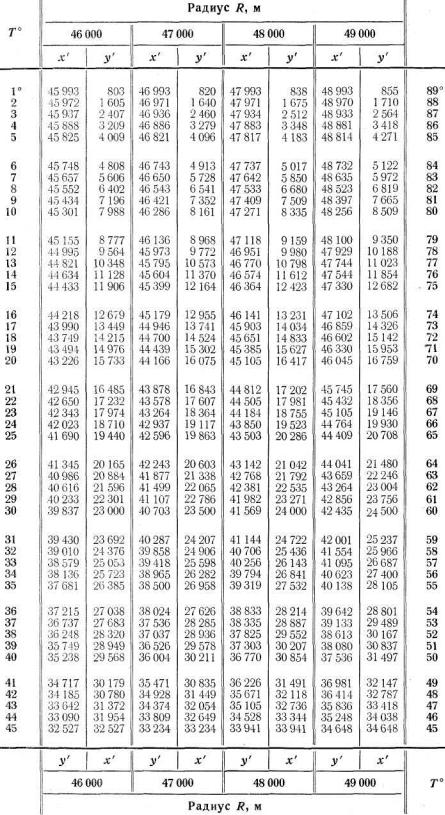

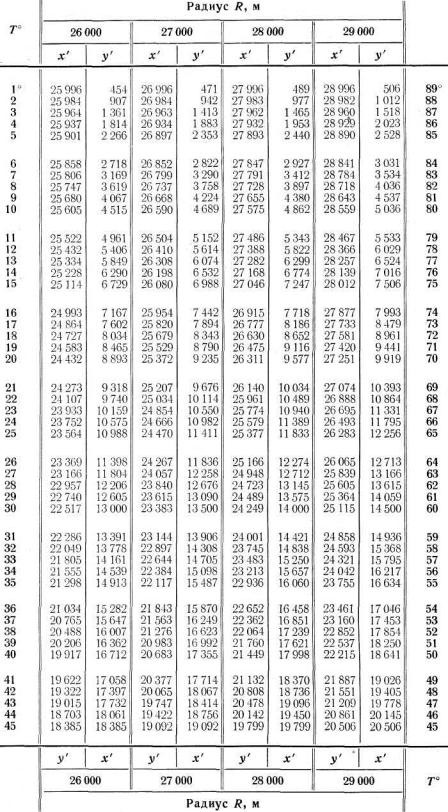

Таблицы для построения стадиометрических сеток
62

63

64

65

66

67

68

69

70

71
