3.7 Усилитель высокой частоты
Усилителя высокой частоты в приемнике являются усиление колебаний высокой частоты, полученных в антенне под действием радиоволн, и повышение 'избирательности приемника.
В отличие от усилителей низкой частоты, которые служат для усиления колебаний во всем диапазоне звуковых частот, усилители высокой частоты должны усиливать колебания не всех частот сразу, а только одной определенной высокой частоты или некоторой сравнительно узкой полосы высоких частот.
Это достигается применением настроенных в резонанс колебательных контуров, и потому усилители высокой частоты иногда называют резонансными усилителями.

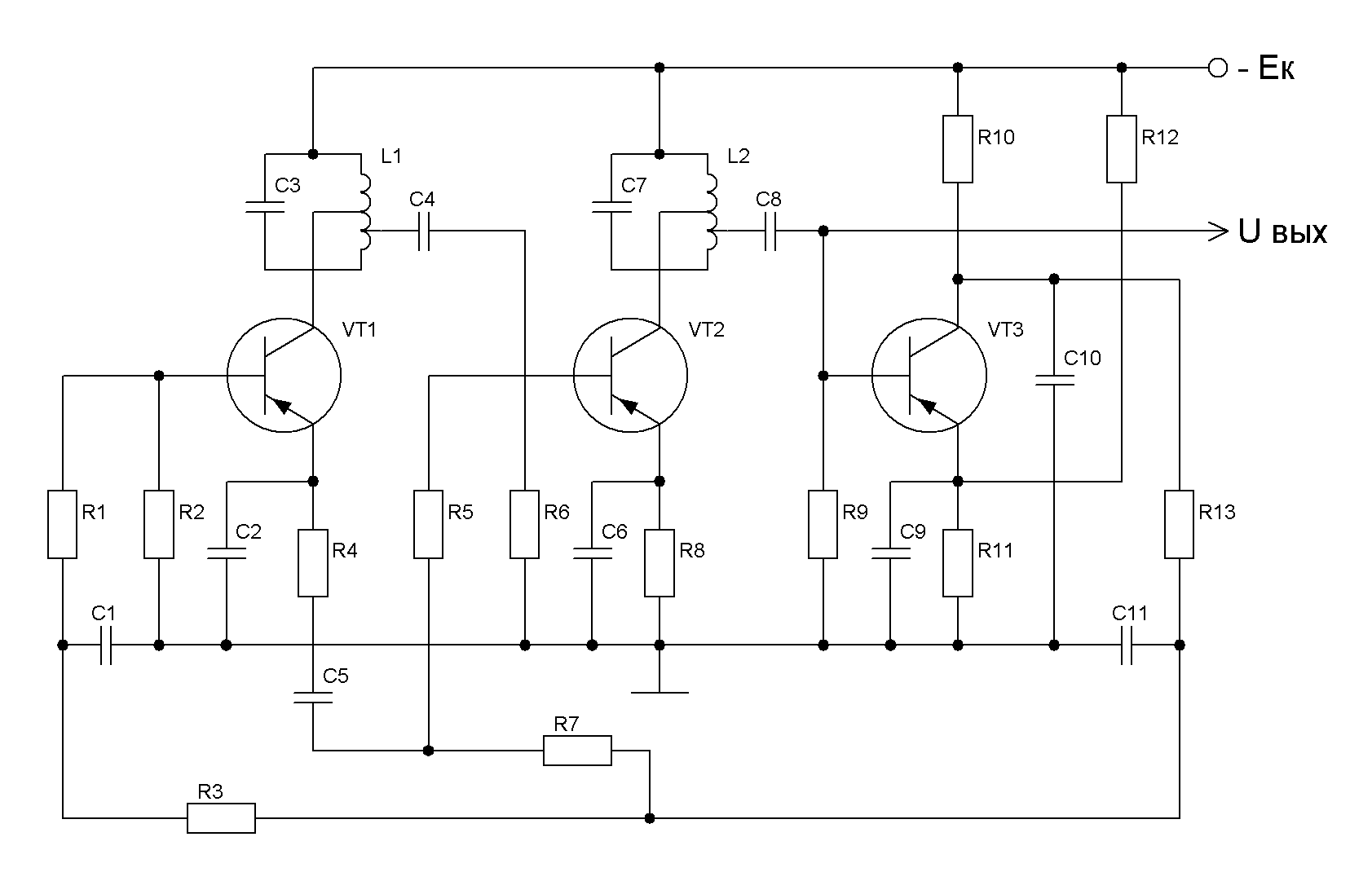

Рисунок 17 Усилитель высокой частоты
Фильтр нижних частот (ФНЧ) - электронный или любой другой фильтр, эффективно пропускающий частотный спектр сигнала ниже некоторой частоты (частоты среза) и уменьшающий (подавляющий) частоты сигнала выше этой частоты. Степень подавления каждой частоты зависит от вида фильтра.
Рисунок 18 фильтр нижних частот
Смеситель - в радиотехнике - устройство (обычно узел преобразователя частоты), в котором колебания принимаемого сигнала взаимодействуют (смешиваются) с колебаниями от вспомогательного генератора (гетеродина), в результате чего возникают колебания промежуточной (разностной, реже суммарной) частоты.
Рисунок 19 смеситель
3.8 Упч-унч
Усилитель промежуточной частоты (УПЧ)-электронный усилитель сигнала промежуточной частоты.
Применяется в трактах радиоприёмных и радиопередающих устройств, измерительных приборов. Широко используются при построении систем связи, радиолокации, радионавигации. Благодаря применению УПЧ достигается полная развязка между каскадами усиления в многокаскадных усилителях. Без применения УПЧ даже слабые наводки, создаваемые верхними каскадами усилителя, попадая в нижние каскады, вызвали бы эффект самовозбуждения колебаний, сделав невозможной работу усилителя.
Рисунок 20 Усилитель промежуточной частоты
Основное назначение УНЧ – усиливать мощность сигнала, т.е. при подаче на вход УНЧ электрического сигнала малой мощности получать на нагрузке сигнал той же формы, но большей мощности. Для усиления мощности УНЧ преобразует энергию источника питания с помощью усилительных приборов. В некоторых случаях УНЧ имеет и вспомогательное значение –осуществляет коррекцию формы сигнала.
Рисунок 21 Усилитель низкой частоты
Полосно-пропускающий фильтр - фильтр, который пропускает частоты, находящиеся в некоторой полосе частот.
Полосовой фильтр - линейная система и может быть представлен в виде последовательности, состоящей из фильтра нижних частот и фильтра верхних частот.
Рисунок 22 полосовой фильтр
Инвертор - устройство для преобразования постоянного тока в переменный с изменением величины частоты и напряжения.
Обычно представляет собой генератор периодического напряжения, по форме приближённого к синусоиде, или дискретного сигнала.
Рисунок 23 Инвертор
Одновибратор - это устройство, которое по внешнему сигналу выдает один-единственный импульс определенной длительности, не зависящей от длительности входного импульса. Запуск происходит либо по фронту, либо по спаду входного импульса.
Рисунок 24 Одновибратор
Автоматическая регулировка усиления - процесс, при котором выходной сигнал некоторого устройства, как правило электронного усилителя, автоматически поддерживается постоянным по некоторому параметру (например, амплитуде простого сигнала или мощности сложного сигнала), независимо от амплитуды (мощности) входного сигнала.
Рисунок 25 Автоматическая регулировка усиления
Подавитель шума - процесс устранения шумов из полезного сигнала с целью повышения его субъективного качества. Методы шумоподавления концептуально очень похожи независимо от обрабатываемого сигнала, однако предварительное знание характеристик передаваемого сигнала может значительно повлиять на реализацию этих методов в зависимости от типа сигнала.
Рисунок 26 подавитель шума
