3.4 Усилитель мощности

Усилитель мощности – это специальное электронное устройство, разработанное для преобразования небольшого по мощности электрического сигнала, который поступает от источника, в более мощный сигнал. Ведь для управления электроакустическими приборами-преобразователями, например, наушниками или же громкоговорителями, необходим мощный исходный сигнал без искажений, а источник часто не может представить нужную мощность сигнала либо искажает его нежелательными влияниями.

Рисунок 8 ­ Усилитель мощности

Модулятор -устройство, изменяющее параметры несущего сигнала в соответствии с изменениями передаваемого (информационного) сигнала. Этот процесс называют модуляцией, а передаваемый сигнал модулирующим.

Рисунок 9 ­ Модулятор

Транзисторный ключ (переключатель, выключатель) - электрический коммутационный аппарат, служащий для замыкания и размыканияэлектрической цепи.

Рисунок 10 ­ Транзисторный ключ

Схема контроля предназначена для объединения сигналов контроля синтезатора и усилителя мощности, а также формирование команды «запуск генератора» для включения генератора меандра, расположенного в блоке усилителя мощности.

Стабилизатор напряжения - электромеханическое или электрическое (электронное) устройство, имеющее вход и выход по напряжению, предназначенное для поддержания выходного напряжения в узких пределах, при существенном изменении входного напряжения и выходного тока нагрузки.

Рисунок 11 ­ Стабилизатор напряжения

Аттенюатор - устройство для плавного, ступенчатого или фиксированного понижения интенсивности электрических или электромагнитных колебаний, как средство измерений является меройослабления электромагнитного сигнала, но одновременно, его можно рассматривать и как измерительный преобразователь.

Коэффициент передачи идеального аттенюатора как четырёхполюсника имеет не зависящую от частоты АЧХ, значение которой меньше единицы, и линейную ФЧХ.

Аттенюатор – это электронное устройство, которое уменьшает амплитуду или мощностьсигнала без существенного искажения его формы.

Рисунок 12 ­ Аттенюатор

3.5 Блок управления

Включение передатчика в режим «передача» осуществляется командой «тангента», поступающей с передней панели, или с контактов реле, расположенного в усилителе мощности. При поступлении команды «тангента» на схему управления последняя формирует команды «передача 1», «передача 2», «передача 3». Команда «передача 1» предназначена для включения стабилизатора 24В, питающего выходные каскады усилителя мощности; команда «передача 2» переводит в режим «передача» синтезатор; команда «передача 3» предназначена для переключения внешних устройств (внешнего усилителя мощности, антенных реле и т.д.).

Усилитель микрофонный предназначен для усиления сигнала динамического микрофона, подключаемого к разъему, до уровня, необходимого для работы модулятора.

3.6 Блок питания

Блок питания- преобразование электрической энергии, поступающей из сети переменного тока, в энергию, пригодную для питания узлов радиостанции. Блок питания преобразует сетевое переменное напряжение 220 В, 50 Гц в постоянные напряжения 27В.

Рисунок 13 ­ Блок питания

Выходной фильтр - предназначен для защиты сети от помех радиостанции.

Рисунок 14 ­ Входной фильтр

Выпрямитель-преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток

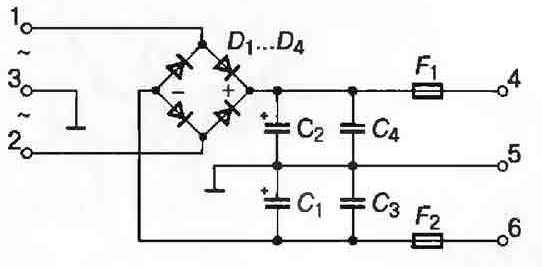

Рисунок 15 ­ Выпрямитель

Преобразователь электрической энергии - это электротехническое устройство, предназначенное для преобразования параметров электрической энергии (напряжения, частоты, числа фаз, формы сигнала). Для реализации преобразователей широко используются полупроводниковые приборы, так как они обеспечивают высокий КПД.

Рисунок 16 ­ Преобразователь электрической энергии
