2.2 Пример расчета:

Исходные данные:

R_м = 130 Ом; R_вн = 10 Ом; t₀= 15^оC; U_м = 24 мВ; Е_табл. = 6,95 мВ.

Рассчитать: E_ТП , t_{ПЕР ,} t₁ , Е_П , Е_Р =?

Решение:

1) E_ТП 24 (130 + 10) / 130 26, мВ;

2) t_ПЕР 26100/ 6,95374 , ^оС;

3) t₁ 37415389 ,^оС;

4) Е_П 6,9515 / 100 1,04 , мB;

5) Е_Р 26 +1,0427,04 мB.

3Задание:

3.1 Определить параметры термоэлектрического датчика. Исходные данные для расчета взять из таблицы 1, согласно варианту.

Таблица 1

№ варианта	Rм, (Ом)	Rвн, (Ом)	t0 , ( оС)	Uм, (мВ)	Етабл. , (мВ)
1	120	10	5	24	6,95
2	130	10	10	24	6,95
3	140	9	15	24	6,95
4	150	8	20	24	6,95
5	160	10	25	24	6,95

3.2 Произвести расчет:

Е_тп= _______________________________________________________

___________________________________________________________

^t_пер^{=_______________________________________________________}

___________________________________________________________

t₁= ______________________________________________________

____________________________________________________________

Е_п=_________________________________________________________

____________________________________________________________

^Е_р^{= ________________________________________________________}

____________________________________________________________

3.3 Результаты расчета свести в таблицу 2.

Таблица 2

Етп, (В)	tПЕР , (оС)	t1, ( оС)	Еп, (В)	Ер, (В)

5. Контрольные вопросы по практической работе №1

1. К какому типу датчиков относится потенциометрический датчик?

2. Принцип работы потенциометрического датчика.

3. Достоинства и недостатки потенциометрического и термоэлектрического датчиков.

4. К какому типу датчиков относится термоэлектрический датчик?

5. Принцип работы термоэлектрического датчика.

6. Какие бывают схемы включения термоэлектрического датчика?

7. Укажите области применения потенциометрического и термоэлектрического датчиков.

Списоклитературы

1. Лихачев А.В. Конспект лекций. Автоматика. СПГАУ, СПБ, 2013 г. (Лекции №4 и 5).

Практическая работа №2

Определение основных параметров индуктивного датчика

1 Цель работы

1.1 Научиться рассчитывать индуктивность индуктивного датчика.

1.2 Научиться рассчитывать параметрыобмотки индуктивного датчика.

Задача №1. Рассчитать индуктивность индуктивного датчика

2Пояснения к работе

2.1 Краткие теоретические сведения.

Индуктивные датчики преобразуют механическое перемещение в изменение параметров магнитной и электрической цепей. Принцип действия индуктивных датчиков основан на изменении индуктивности Lили взаимоиндуктивности M обмотки с сердечником вследствие изменения магнитного сопротивления R_м магнитной цепи, в которую входит сердечник.

1. Последовательность преобразований:

F _в R_м L X_L Z I,

где F– усилие;

_в – длина воздушногозазора;

R_м – магнитное сопротивление;

L – индуктивность;

X_L – индуктивное сопротивление;

Z – полное сопротивление;

I – ток.

2) Индуктивность датчикавычисляется по формуле:

L = (2/_в⁾ n²S_м 10^{-7 , (Гн) (1)}

где L – индуктивность датчика,

_в – длина воздушногозазора, (м);

n – число витков;

S_м – площадь поперечного сечения магнитопровода, (м²).

2.2 Пример расчета

^{Исходные данные:}

_в1 = 0,4 мм = 0,0004 м = 410^-4 м; _в2 = 0,6 мм = 0,0006 м = 60^-4 м;

_в3 = 0,8 мм = 0,0008 м = 810^-4 м; S_м = 40 мм² = 0,00004 м² = 410^-5 м²;

n = 16000 витков.

Определить: Lпри различных значенияхδв и построить график L = f(δв).

Решение:

_{L 1 =} ( _{2 / 0,0004}) _3,14 ₁₆₀₀₀²  0,00004₁₀^-7 _{= 16,1} (Гн)

_{L 2 =} ( _{2 /0,0006}) _3,14 ₁₆₀₀₀²  0,00004₁₀^-7 _{= 10,7} (Гн)

_{L 3 =} ( _{2 /0,0008}) _3,14  ₁₆₀₀₀²  0,00004₁₀^-7 _{= 8} (Гн)

_{L 4 при} _{в = 0,1 мм = 64,3 (Гн)}

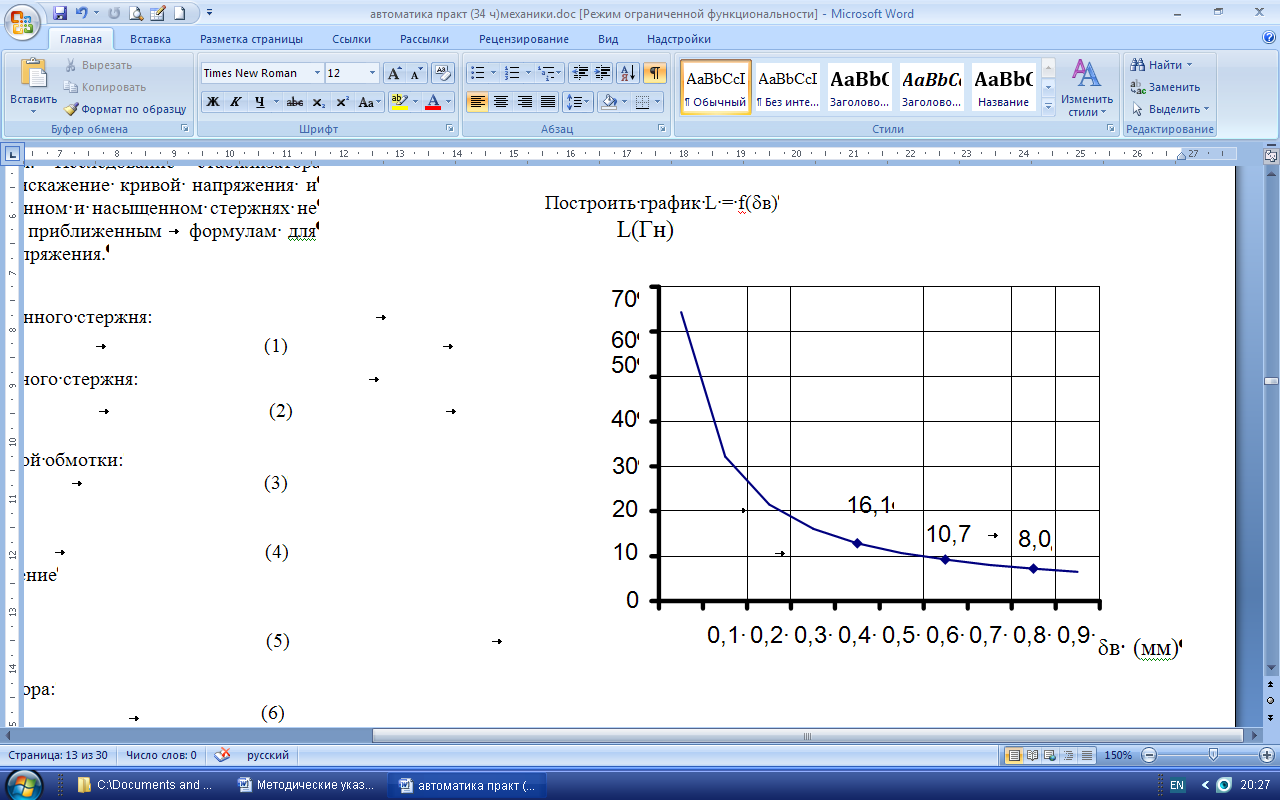

Построить график L = f(в)

3. Задание:

3.1 Определить индуктивность датчика в зависимости от длины воздушного зазора. Исходные данные для расчета взять из таблицы 1, согласно варианту.

Таблица1

№ варианта	в1, (мм)	в2, (мм)	в3, (мм)	Sм, (мм2)	n
1	0,3	0,5	0,7	40	16 000
2	0,4	0,6	0,8	50	16 000
3	0,3	0,5	0,7	60	15 500
4	0,4	0,6	0,8	30	16 500
5	0,5	0,7	0,9	30	16 500

2. Произвести расчет:

L₁=_________________________________________________________

____________________________________________________________

L₂=_________________________________________________________

____________________________________________________________

L₃=_________________________________________________________

____________________________________________________________

3.3 Результаты расчета свести в таблицу 2.

Таблица 2

L1 , (Гн)	L2 , (Гн)	L3 , (Гн)

Построить график L = f(_в)

Задача №2 Определить параметры обмотки индуктивного датчика.
