7 Устройства регулирования напряжения на трансформаторах
Регулирование напряжения трансформаторов
Для поддержания требуемых уровней напряжения у потребителей в электрических сетях предусматриваются следующие способы регулирования напряжения: – ПБВ – переключение без возбуждения;
– РПН – регулирование под нагрузкой;
– последовательными регулировочными (вольтодобавочными) трансформаторами .
Устройство ПБВ позволяет регулировать напряжение в пределах ±5 %.
На трансформаторах малой мощности – три ответвления +5, 0, –5 %.
У трансформаторов средней и большой мощности 5 ответвлений (22,5 %).
ПБВ применяется для сезонного регулирования.
Устройство РПН позволяет переключать ответвления обмотки трансформатора без разрыва цепи (под нагрузкой). Диапазон регулирования зависит от мощности и напряжения трансформатора и находится в пределах от ±10 % до ±15 % ступенями приблизительно 1,5 %.
Регулирование обычно выполняется на стороне высокого напряжения, т.к. при этом коммутируются меньшие токи.
Различают следующие основные типы РПН:
– с токоограничивающими реакторами;
– с токоограничивающими резисторами;
– с тиристорными коммутаторами.
Рис. 1.20. Схема устройства РПН с токоограничивающими резисторами
Последовательность переключений устройства РПН с отпайки 5 на 4 приведена в табл. 1.4. Таблица 1.4
Последовательность переключений устройства рпн
№ опер. |
Положение контактов и избирателей | |||||
К1 |
К2 |
И1 |
К3 |
К4 |
И2 | |
0 |
+ |
+ |
5 |
- |
- |
6 |
1 |
+ |
+ |
5 |
- |
- |
4 |
2 |
- |
+ |
5 |
- |
- |
4 |
3 |
- |
+ |
5 |
- |
+ |
4 |
4 |
- |
- |
5 |
- |
+ |
4 |
5 |
- |
- |
5 |
+ |
+ |
4 |
Регулирование напряжения последовательными регулировочными трансформаторами
Регулирование последовательными регулировочными трансформаторами применяется в тех случаях, если нет устройства РПН или при необходимости независимого регулирования напряжения двух обмоток. Стоимость устройства регулирования с помощью линейных трансформаторов значительно выше чем РПН, поэтому они применяются значительно реже.
а) б)
Рис. 1.21. Регулирование с помощью вольтодобавочных трансформаторов:
а – схема подключения последовательного трансформатора; б – схема включения регулировочного автотрансформатора;
1 – основной автотрансформатор; 2 – последовательная обмотка вольтодобавочного трансформатора; 3 – обмотка возбуждения вольтодобавочного трансформатора; регулирующий автотрансформатор
8 Условия параллельной работы трансформаторов и синхронных генераторов.

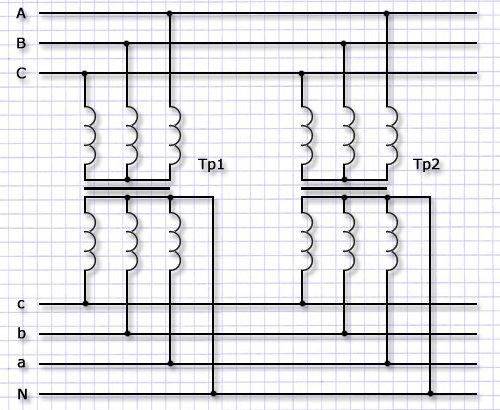

. Условия параллельной работы трансформаторов
В электрических сетях, как правило, параллельная работа трансформаторов не применяется. Это обусловлено потребностью снижения токов короткого замыкания в сетях 6 и 10 кВ. В настоящее время для РУ 35-6 кВ применяется одинарная система шин. При этом в нормальном состоянии секционный выключатель отключен.
Для включения на параллельную работу требуется выполнение следующих условий:
– соотношение мощностей включаемых трансформаторов не должно превышать 1/3;
– одинаковые напряжения обмоток;
– одинаковые коэффициенты трансформации;
– одинаковые Uкз.
