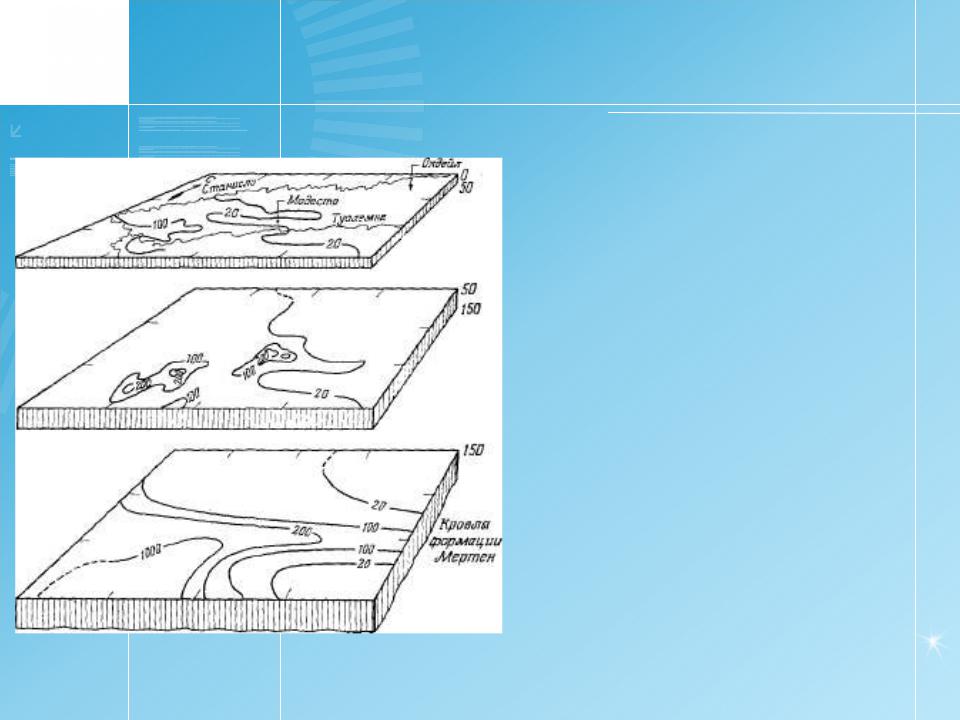

Карты изохлор для различных глубин распространения подземных вод северной части

Изолиниями

Хоакип, штат

показано равное содержание хлоридов в подземных водах в частях на миллион. Видно изменение качества воды с глубиной, выраженной в футах. Расстояние между соседними линиями координатной сетки

— 6 миль.

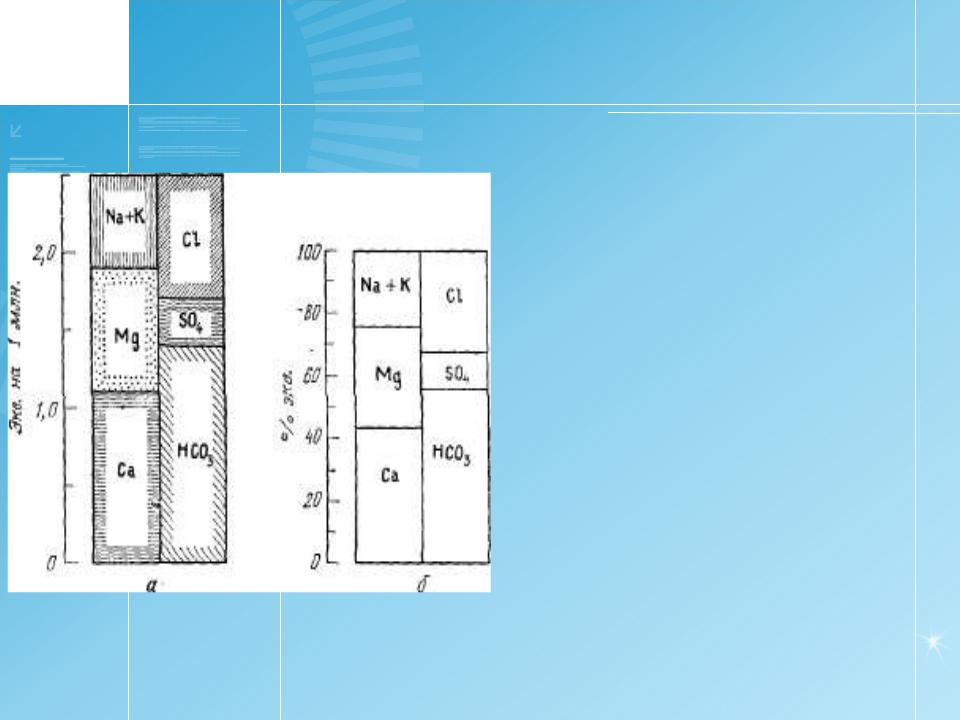

Графики-колонки

химического состава воды

а — в эквивалентах на 1 млн.

б — процент- эквивалентах

Диаграмма Стиффа

– форма выражения результатов анализа воды в

продольных координатах.

Оконтуренные площади помогают быстро сравнивать результаты большого числа

химических	Результаты анализа
анализов воды.	с предыдущего
	слайда

Другие способы

выражения

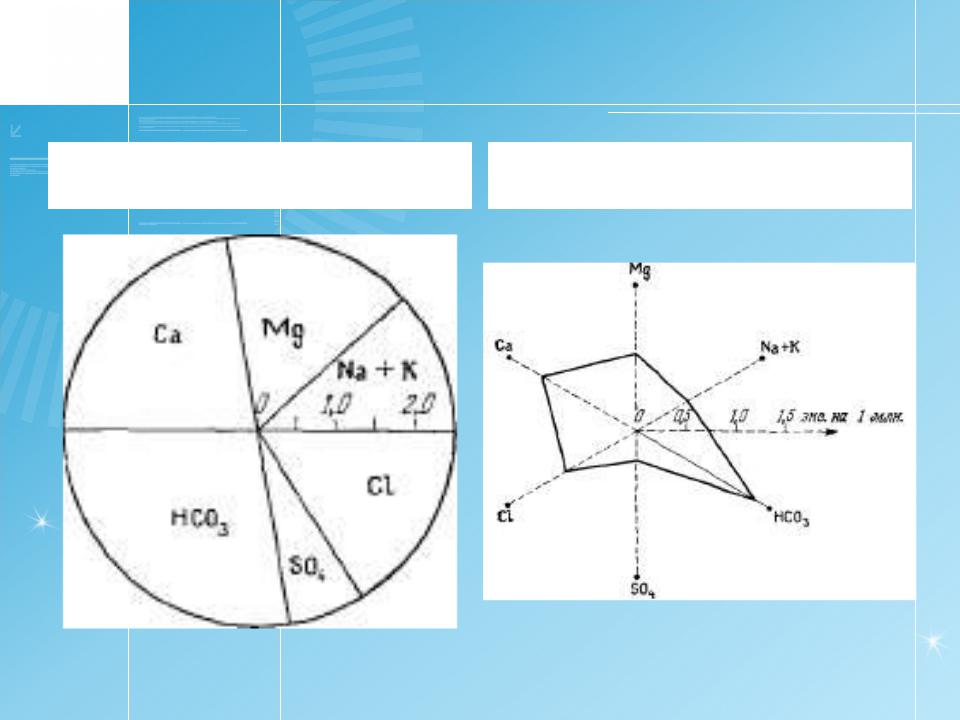

Диаграмма-круг	График состава воды в
химического состава воды	радиальных координатах

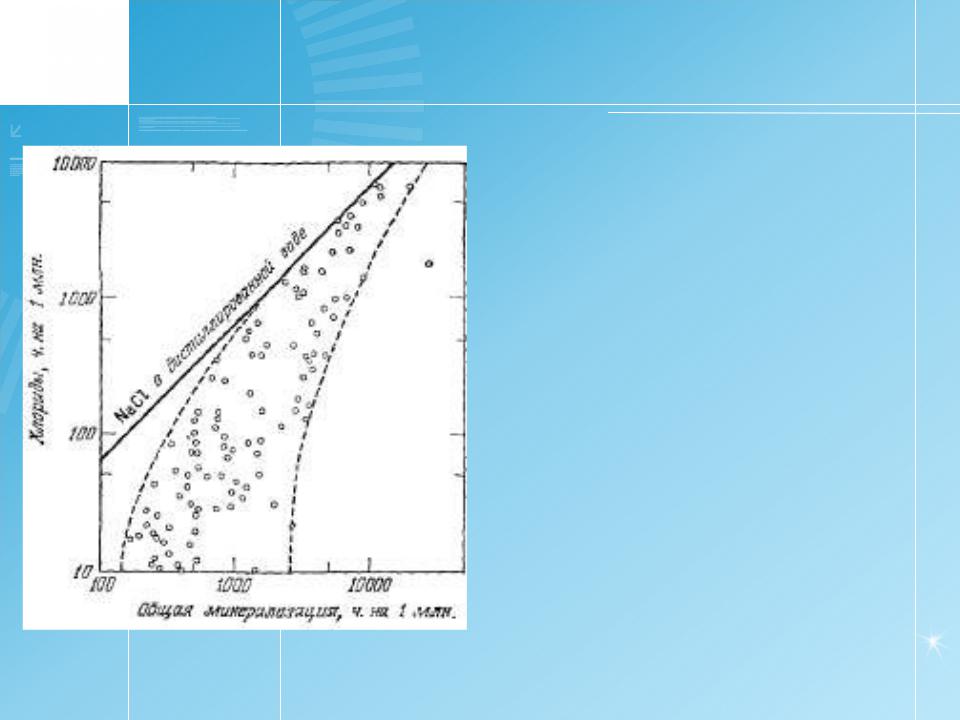

Общая минерализация и

содержание хлоридов в подземных водах

График с двумя координатными осями, показывающий общую минерализацию и содержание хлоридов в подземных водах.

Представлены результаты 100 анализов, взятых из различных работ. Видно, что по мере увеличения минерализации большинства подземных вод содержание NaCl в них увеличивается.

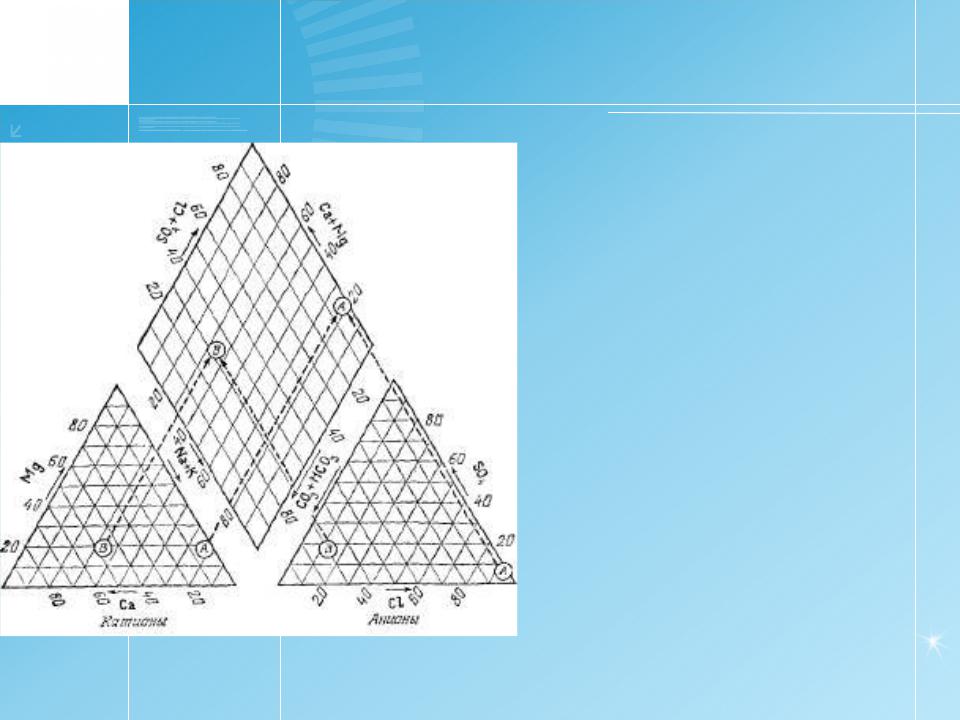

Трехлинейная диаграмма

Пайпера

Показана химическая характеристика морской воды (А) и питьевой подземной воды (В) в процент- эквивалентах.

Результаты каждого анализа представлены тремя точками: двумя на треугольных полях и одной на суммирующем поле- ромбе

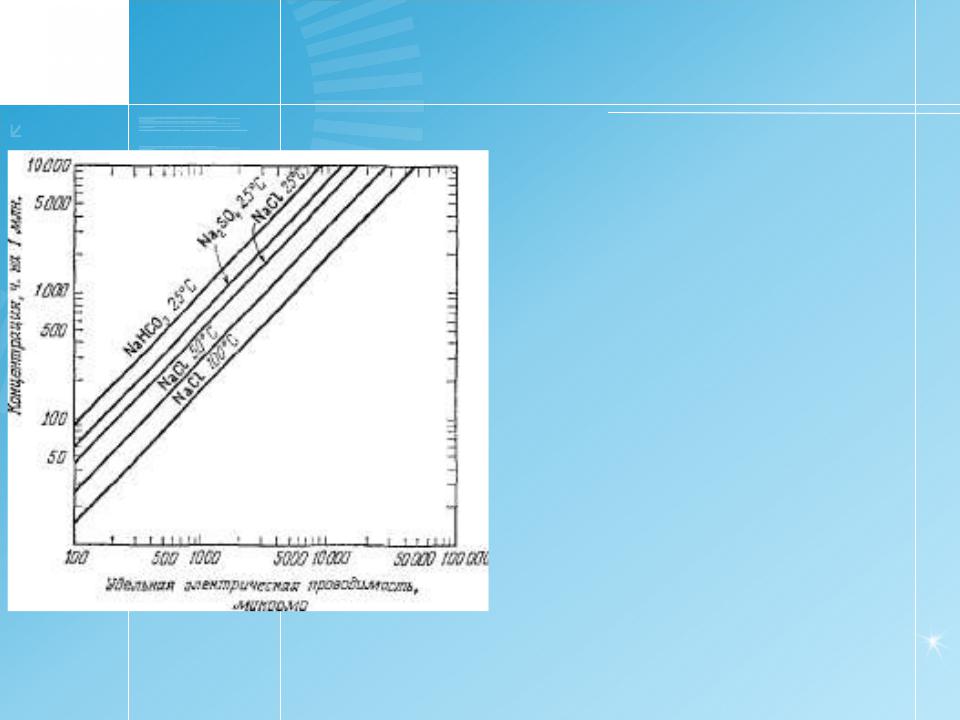

Удельная электрическая

проводимость воды

Способность одного кубического сантиметра вещества проводить определенный электрический заряд называется удельной электрической проводимостью или

удельной электропроводностью

вещества.

Электропроводность величина, обратная электрическому сопротивлению и измеряется единицами, называемыми мо (обратное написание единицы сопротивления ом.)

Поскольку мо – слишком большая единица для измерения электропроводности пресной воды и подземных вод, для этой цели используют миллионные доли мо, микромо.
