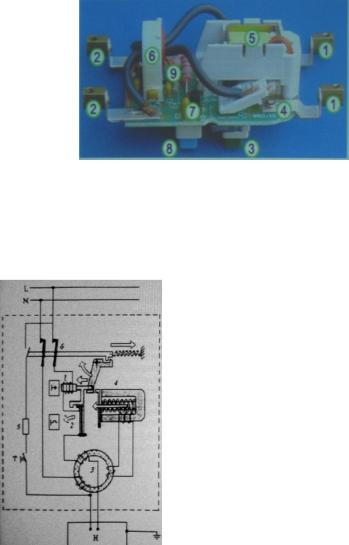

На фотографии показано внутреннее строение одного из типов УЗО. Данное УЗО предназначено для установки в разрыв шнура питания, его номинальный ток 13А, отключающий дифференциальной ток 30 мА. Данное устройство является: УЗО со вспомогательным источником питания выполняющим автоматическое отключение при отказе вспомогательного источника.

Это означает, что УЗО может быть включено только при наличии питающего напряжения, при пропадании напряжения оно автоматически отключается (такое поведение повышает безопасность устройства).

Схема УЗО со встроенной защитой от сверх токов

1. Катушка токовой отсечки.

2. Биметаллическая пластина.

3. Дифференциальной трансформатор тока.

4. Магнитоэлектрический расцепитель, реагирующий на дифференциальной ток.

5. Тестовый резистор.

6. Силовые контакты. Н — нагрузка.

Т — Кнопка «Тест».

Конструктивной особенностью УЗО со встроенной защитой от сверхтоков является то, что механизм размыкания силовых контактов запускается при воздействии на него любого из 3-х элементов — катушки с сердечником токовой отсечки, реагирующей на ток короткого замыкания, биметаллической пластины, реагирующей на токи перегрузки и магнитоэлектрического расцепителя, реагирующего на дифференциальный ток.

5.14.) Международная классификация электрических сетей

I – isolato – изолированный. T – terra — земля.

С — commune — общий.

S – separate — разделённый. N – neutral — нейтральный.
