Безопасность Жизнедеятельности |
||
|
Iч=3 |
|
U ф |
|
|
|
|
|
|
|
|
|
|
|
9 Rч |
1 |
|
|||
|
|
|||||
|
|
C |
||||
|
, где: =2 f |
|||||
|

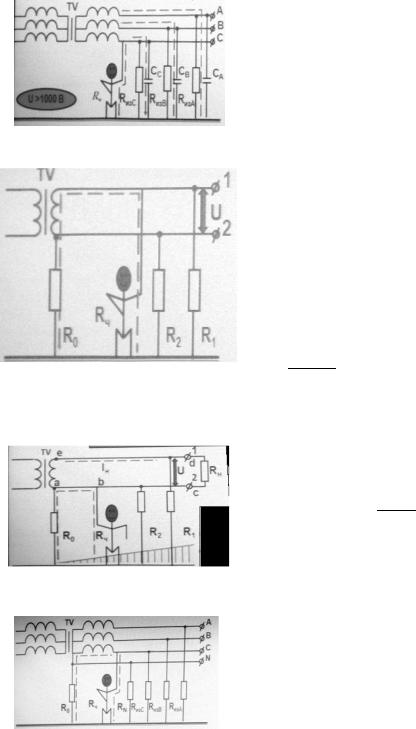

В данном примере ток, протекающий через |
|||||
|
человека потечёт через ёмкости, так как сеть |
|||||
|
протяженная и ёмкостная составляющая увели- |
|||||
|
чивается. |
|
|
|
|
|
5.8.) Анализ условий безопасности в электрических сетях с заземлённой нейтралью
Iч= |
U |
|
, где R0 — рабочее заземле- |
|
R |
R |
0 |
||
|
ч |
|
|
|
ние электрической сети (не более 4 ОМ).
Пусть человек качается 2-го провода (на рисунке не показано). Тогда он не попадает под действие напряжения прикосновения, так как второй провод — нулевой, рабочий проводник (в случае отсутствия нагрузки в сети).
Пусть человек качается 2-го фазного провода. Тогда, согласно нашему алгоритму, определяем вид сети, вид включения, замыкаем цепь тока (через пострадавшего потечёт ток).
Пример: пусть напряжение U= 36B, тогда
Iч= |
36 |
30мА . |
1000 4 |
Поэтому для обеспечения безопасности персонала необходимо использовать средства защиты и тогда эта формула принимает вид:
Iч= |
|
|
|
U |
|
|
|
|
|
R |
R |
пола |
R |
R |
ср.защиты |
R |
|
||
|
ч |
|
обуви |
|
0 |
|
|||
|
|
|
|
|
Uсети =IH Red I H RH I H Rbc I H Rab |
||||
|
|
|
|
|
, где |
I H ,Rab - падение напряжения на че- |
|||
|
|
|
|
ловеке — напряжение прикосновения. |
|||||
Пусть в сеть включена нагрузка:
Вариант 1: Если человек качается нулевого провода.
I ч= I H Rab
Rч R0
Падение напряжения в сети должны быть не более 5% на каждый провод. Допустим, что напряжение на проводах 1 и 2 равны (
Uc =220B,U d =220B – 0,05 B ,Ua=0 ). Если человек коснётся второго провода в точке C, то он попадёт под напряжение, равное 5% от Uc .
Человек касается фазного провода С: В общем случае получим:
Iч= |
|
|
|
|
U |
|
|
|
R |
R |
пола |
R |
обуви |
R |
ср.защиты |
R |
|
|
ч |
|
|
|
0 |
Безопасность Жизнедеятельности |
edit by Ari100krat 3D Order |
Страница: 37 из 59 |
Электрическим замыканием на землю называется случайное соединение находящихся под напряжением частей ЭУ с землёй или с металлическими нетоковедущим частями на изолированными от земли.
Во всех случаях, кроме двухфазного прикосновения(смотри варианты непреднамеренного касания человека к электрической сети), в цепи протекающего тока через тело человека участвует земля. Одна из точек касания или обе находятся на поверхности земли. При этом ток, проходящий через человека зависит от тока замыкания на землю. Так как размеры электродов, их форма могут быть различными, а также состав и электрические свойства грунта неоднородны, то и закон распределения потенциала в земле имеет сложную зависимость.
С целью упрощения описания закона растекания тока замыкания в земле сделаем два допущения: пусть заземлитель имеет полу шаровую форму, грунт однородный, удельная проводимость и сопротивление в любой точке постоянны.
|
|
|
U =k |
1 |
|
|
|
|
|
x |
|||
|
|
|
а |
|||
|
|
|
|
|
||
3= |
I3 ro |
– потенциалы точек земной |
||||
2 |
x2 |
|||||
|
|
|
|
|||
поверхности распределяются по гиперболическому закону., где I 3 — ток замыкания на землю, А.
Примеры удельных сопротивлений
земля: 40Ом\м (при влажности 20%); грунт водяной: 20-79Ом\м;
медь: 1,72 10−8 Ом\м; алюминий: 2,6 10−8 Ом\м;
железо: 5 10−8 Ом\м; На расстоянии более 20м человек находится в зоне неизменного потенциала.
1.Находится вблизи ЭУ А_1 и не касается её.
2.Находится вблизи А_1 и ещё ближе к месту электрического замыкания на землю.
3.Находится вблизи электрического замыкания на землю и касается ЭУ А_2.
4.Находится вблизи ЭУ А_3 и касается её.
5.Находится вблизи ЭУ А_3 и не касается её.
Замыканием на корпус называется случайное электрическое соединение токоведущих частей ЭУ с нетоковедущими частями (с корпусом) в результате повреждения или старения изоляции.
Напряжение шага — напряжение между двумя точками, обусловленными растеканием тока замыкания в земле при одновременном касании их ногами человека.
Напряжение прикосновения — напряжение между двумя точками цепи тока замыкания на землю при одновременном касании их человека.
