Безопасность Жизнедеятельности

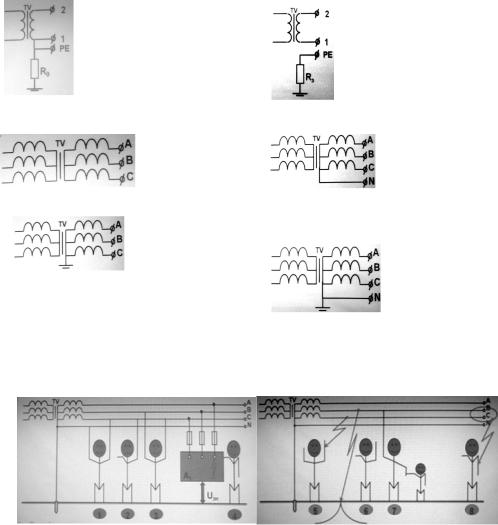

Однофазная трёхпроводная электрическая сеть с глухозаземлённой нейтралью — с отличие от двухпроводных у них имеется нулевой защитный проводник, соединённый с заземлённым выводом источника тока.

Однофазная трёхпроводная электрическая сеть с нулевым защитным проводником — соединённым с защитными заземляющим устройством в сетях с изолированным выводом источника тока.

Трёхфазные электрические сети

Трёхфазная

трёх-

Трёхфазная

четырёх-

проводная электриче-

проводная

электрическая

ская сеть — применя-

сеть с изолированной ней-

ется в установках как

тралью — как правило не

правило с напряжением до и выше 1000В (ЛЭП

используется, т. к. до 1000В невозможно обес-

около 6-35 кВ).



печить безопасность обслуживающего персона-

Трёхфазная

трёх-

ла, а в выше 1000В не экономно используется

проводная электриче-

нейтральный провод.





ская сеть с эффективно

Трёхфазная

четырёх-

заземлённой нейтралью

проводная

электрическая

— применяется в установках с напряжением

сеть с глухозаземлённой

более 1000В (110кВ и выше) в линиях ЛЭП.

нейтралью — самая рас-





пространённая

сеть (бы-





товая, производственная сеть). Используется в

установках до 1000В с напряжением (на производствах) 660\380В.

5.5.) Возможные случаи воздействия электрического тока на человека в электрических сетях

1.Однофазное двухполюсное прикосновение — в этом случае человек попадает под фазное напряжение.

2.Однофазное однополюсное прикосновение — в этом случае человек попадает под фазное напряжение.

3.Однофазное двухполюсное прикосновение — в этом случае человек попадает под линейное напряжение, 99% летальный исход.

4.Прикосновение человека к корпусу повреждённой ЭУ.

5.Человек не касается ни одной из фаз. В ЭУ приближение на недопустимое близкое расстояние (только в ЭУ с напряжением более 1000В).

6.При замыкании фазы на землю, в этом случае человек попадает под шаговое напряжение.

7.При совместном касании фазового провода, когда фазы касается один из нарушителей.

8.Замыкание сразу двух фазовых проводов на землю.
