Ф.9.23. Почему у некоторых фундаментов подошва выполняется наклонной?

Подобные фундаменты применяются в том случае, если на обрезе фундамента действует наклонная нагрузка. Наклонная нагрузка возникает от распорных конструкций без затяжки. Примером являются Г-образные рамы сельскохозяйственных зданий и арочные покрытия спортивных сооружений.

Фундаменты устраиваются в монолитном или сборном исполнении (рис.Ф.9.23) с углом наклона подошвы к горизонту не более 20° . Устройство наклонной грани устраняет возможность сдвига фундамента по подошве, повышая тем самым его устойчивость.

Рис.Ф.9.23. Фундамент с наклонной подошвой: 1 - цокольная панель; 2 - полурама; 3 - раствор; 4 - фундамент; 5 - подготовка

Ф.9.24. Для чего под подошвой фундамента устраивается песчаная подготовка?

Основное назначение песчаной подготовки - устранить неровности в плоскости контакта подошвы фундамента и грунта основания, образующиеся при разработке котлована. При этом устраняется возможность смятия грунта и тем самым выравниваются контактные напряжения по подошве фундамента.

Песчаная подготовка устраивается в глинистых грунтах. В песчаных грунтах при устройстве монолитных железобетонных фундаментов роль песчаной подготовки выполняет слой из тощего бетона, называемый подбетонкой. Толщина подбетонки принимается равной 100-150 мм.

Целесообразно возводить фундаменты на промежуточной подготовке переменной жесткости в плане (рис.Ф.9.24). В этом случае эпюра контактных давлений трансформируется таким образом, что наибольшие давления на грунт концентрируются под бетонной частью подготовки.

Рис.Ф.9.24. Фундамент на промежуточной подготовке: 1 - эпюра контактных давлений; 2 - рыхлый песок; 3 - бетон; 4 - фундамент

Ф.9.25. В чем отличие напряженного состояния под столбчатыми, ленточными и круглыми в плане фундаментами?

Характер распределения напряжений в грунтах зависит от вида нагрузки, приложенной на его поверхности.

Под подошвой столбчатых фундаментов, имеющей очертание в плане в виде квадрата или прямоугольника, напряжения и деформации, возникающие в грунте от нагрузки, передаваемой фундаментом, распределяются в основании в условиях пространственной деформации. Поэтому для определения напряжений и деформаций в основании в этом случае следует использовать решение Буссинеска для сосредоточенной силы с интегрированием по площади квадрата или прямоугольника.

Под ленточными фундаментами мы имеем условия плоской деформации, поэтому для определения напряжений используется решение Фламана, полученное для линейной нагрузки с его интегрированием по ширине фундамента.

Для круглых в плане фундаментов, массив грунта под которыми находится в условиях осесимметричной деформации, используется решение Буссинеска с интегрированием для нагрузки, равномерно распределенной по кругу.

Ф.9.26. В чем отличие центрально и внецентренно нагруженных фундаментов?

Центрально нагруженными называют фундаменты, у которых центр тяжести подошвы и внешней нагрузки находятся на одной вертикали (рис.Ф.9.26,а).

Внецентренно нагруженными называют фундаменты, у которых внешняя нагрузка приложена с эксцентриситетом относительно центра тяжести подошвы фундамента (рис.Ф.9.26,б).

Рис.Ф.9.26. Центрально (а) и внецентренно (б) нагруженные фундаменты. Эпюры реактивных давлений под подошвой фундаментов при различном эксцентриситете внешней нагрузки

Для ленточных и столбчатых фундаментов из-за их большой жесткости реактивные (контактные) давления под подошвой принимаются распределенными равномерно у центрально нагруженных фундаментов или изменяющимися по трапецеидальному закону у внецентренно нагруженных фундаментов. В некоторых случаях при большой величине эксцентриситета внешней нагрузки эпюра реактивных давлений может иметь треугольное очертание.

Для характеристики формы эпюры реактивных давлений под подошвой фундамента используется величина относительного эксцентриситета вертикальной нагрузки на фундамент (рис.Ф.9.26).

При e = 0 эпюра реактивных давлений прямоугольная, при e <1/6 - трапециевидная, при e = 1/6 - реугольная с нулевой ординатой у менее загруженного края подошвы, при e > 1/6 - треугольная с нулевой ординатой в пределах части подошвы, то есть при этом происходит частичный отрыв подошвы от грунта. Последнее состояние допускается только на стадии монтажа строительных конструкций.

Ф.9.27. В чем преимущество фундаментов с анкерами?

Фундаменты с жесткими анкерами применяются при действии значительных моментных нагрузок (крановых, ветровых), что позволяет уменьшить крен и отрыв подошвы (рис.Ф.9.27). В нескальных грунтах в качестве анкеров применяются забивные или буронабивные сваи диаметром 15-20 см и длиной 3-4 м, жестко соединяемые с плитной частью. В скальных грунтах анкеры представляют собой напрягаемые стержни с анкерными болтами.

Рис.Ф.9.27. Фундамент с анкерами: 1 - фундамент; 2 - арматура; 3 - анкеры

Ф.9.28. Как выглядят фрагмент плана и одно из сечений ленточного фундамента?

На рис.Ф.9.28,а приведен фрагмент плана сборных фундаментов жилого здания, конструктивно выполненного из плит и фундаментных блоков. Марки плит обозначаются буквами Ф и числами, характеризующими ширину и длину плиты, разделенными точками (например, для оси А- Ф-14.24).

Плиты армируют одиночными сетками или плоскими арматурными блоками, собираемыми из двух сеток: верхней, имеющей маркировочный индекс К, и нижней - С. В качестве рабочей арматуры применяется стержневая горячекатаная арматура из стали класса А-III.

Фундаментные стены выполнены из сплошных блоков марки ФБС. На участке в осях 1-2 часть фундаментной стены выполнена из кирпичной кладки (рис.Ф.9.28,б). В этом случае в месте примыкания кирпичной стены к стене из фундаментных блоков введены арматурные сетки, которые уложены в каждом ряду блоков.

Рис.Ф.9.28.(начало). План ленточных фундаментов и разрезы: 1 - гидроизоляция (обмазка битумом)

Рис.Ф.9.28 (окончание). План ленточных фундаментов и разрезы

В осях 3-4 фундаменты имеют разные отметки заложения. Переход одного участка фундамента к другому осуществлен уступами, отношение высоты к длине которых принимается не менее 1:2 при связных грунтах и 1:3 при песчаных грунтах. Высота уступа принимается равной высоте фундаментного стенового блока или железобетонной плиты, которые при необходимости допускается укладывать на слой тощего бетона.

Для устройства проемов под инженерные коммуникации оставляют проемы длиной не более 0,6 м, которые при необходимости заполняют кирпичной кладкой. При этом лежащий выше блок должен перекрывать проемы (рис.Ф.9.28,б).

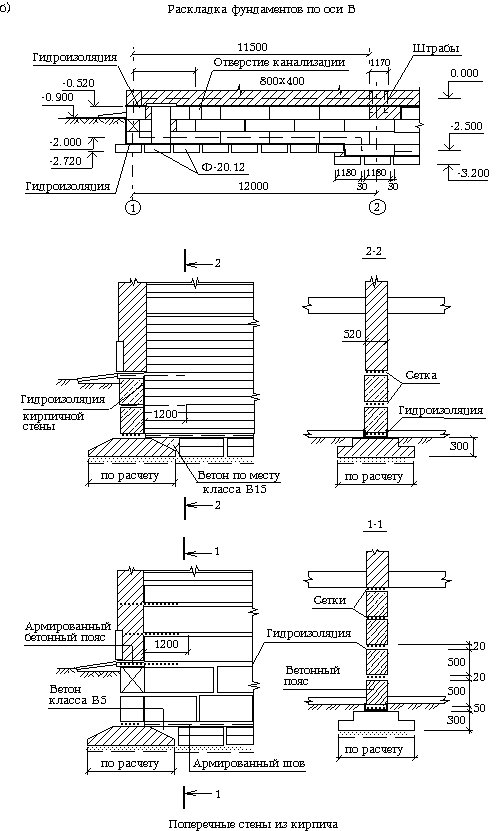

На рис.Ф.9.28,б показана раскладка фундамента внешней оси. Как видно из этого рисунка, горизонтальная гидроизоляция устроена в двух уровнях: на расстоянии 10 см выше отмостки и 30 см от подготовки пола подвала. Внешняя поверхность подвальных стен защищена обмазочной изоляцией в два слоя.
