Введение
Современные медицинские организации производят и накапливают огромные объемы данных. От того, насколько эффективно эта информация используется врачами, руководителями, управляющими органами, зависит качество медицинской помощи, уровень развития страны в целом и каждого ее территориального субъекта в частности. Поэтому необходимость использования больших, и при этом еще постоянно растущих, объемов информации при решении диагностических, терапевтических, статистических, управленческих и других задач, обуславливает сегодня создание информационных систем в медицинских учреждениях.
Главной целью разработчиков медицинских информационных систем (МИС) является комплексное решение проблем сбора и анализа информации, а также задач управления лечебно-профилактической и финансовой деятельностью учреждения.
Создаваемая медицинская информационная система должна в первую очередь оптимизировать сбор информации, помогать врачу при постановке диагноза, способствовать уменьшению врачебных ошибок и устранению их негативных последствий.
Целью данной курсовой работы является:
применение методов предпроектного обследования ветеринарной клиники
анализ полученных материалов для последующего моделирования;
разработка модели процесса в стандарте IDEF0;
описание документооборота и обработки информации в стандарте DFD;
описания процессов в стандарте IDEF3;
Анализ предметной области.
1.1 Описание предметной области «Ветеринарная клиника»
Медицинское учреждение, которое было взято за основу проекта - это ветеринарная клиника. Она имеет штат специалистов и занимается приемом пациентов по предварительной записи. Оплата приема осуществляется после получения амбулаторной карты, которая оформляется в регистратуре.
Современная ветеринарная клиника является специализированным лечебно-профилактическим учреждением, предназначенным оказывать медицинскую помощь и осуществлять комплекс профилактических мероприятий по выявлению болезней у животных и их лечению.
В ее функции входят:
- оказание первой медицинской помощи;
- проведения лабораторных анализов;
- преждевременное выявление болезней животных.
Клиника проводит большую профилактическую работу, противоэпидемические мероприятия, изучает здоровье животных, выявляет раннюю заболеваемость, организует статистический учет.
Внедрение информационной системы поддержки оказания медицинской помощи в деятельность медицинских учреждений приведет к обеспечению высококвалифицированной, современной, удобной, а главное быстрой медицинской помощи животным.
Автоматизация деятельности «Ветеринарной клиники» – это перспективный подход не только для организации документооборота, но и при оптимизации всей деятельности медицинской организации.
1.2 Анализ существующих информационных систем «Ветеринарная клиника»
На данный момент существует ряд уже разработанных МИС, а также опыт по их внедрению. Рассмотрим и проанализируем информационные системы поддержки оказания медицинской помощи животным.
Автоматизированная система «WEDWORK-ВЕТКЛИНИКА»
Система автоматизации медицинского обслуживания «WEDWORK-ВЕТКЛИНИКА» – это современное решение, предназначенное для автоматизации работы ветеринарных клиник.
Система покрывает все основные потребности ветеринарной клиники:
Доступ к базе данных питомцев,
регистрация и прикрепление новых клиентов и их питомцев,
формирование электронной медицинской карты питомца: добавление первичных осмотров, вакцинаций, анализов, данных инструментальных исследований и пр.,
ведение дневника курации животного,
работа с расписанием приема специалистов, работы кабинетов, направление питомцев на прием к специалистам, исследования,
ведение взаиморасчетов с клиентами, выписка счетов, прием оплат, ведение лицевых счетов,
консультация клиентов по работе клиники,
ведение отчетной деятельности, обработка звонков.
Программный комплекс обеспечивает автоматизацию деятельности всех подразделений клиники и включает следующие рабочие места и модули:
- профиль "Ассистент ветеринара",
- профиль "Ветеринарная лабораторная",
- профиль "Врач ветеринар",
- профиль "Директор ветклиники",
- профиль "Регистратура ветклиники",
- профиль "Системный администратор ветклиники",
- профиль "Управляющий ветклиники".
|
|
«WEDWORK-ВЕТКЛИНИКА» включает в себя всё необходимое для автоматизации любого уровня и формы деятельности клиники.
«WEDWORK-ВЕТКЛИНИКА» обеспечивает повышение эффективности работы всех подразделений клиники, существенно снижает нагрузки на сотрудников учреждения за счёт автоматизации всех рутинных действий, обеспечивает контроль нахождения бумажных документов, значительно снижает время ожидания пациента, обратившегося за медицинской помощью. Опции «Электронный регистратор» позволяют получить всю необходимую справочную информацию, выбрать удобное время для посещения врача.
Основные достоинства системы «WEDWORK-ВЕТКЛИНИКА»:
- удобный и интуитивно понятный пользовательский интерфейс с возможностью персонального конфигурирования;
- высокая надёжность и отказоустойчивость;
- высокая скорость работы;
Автоматизированная система «Гермес»
Автоматизированная система Гермес предназначена для автоматизации процесса лицензирования фармацевтической деятельности и производства лекарственных средств, предназначенных для животных. В настоящее время система находится в стадии разработки.
Цель создания:
Создание единого реестра заявлений на лицензирование фармацевтической деятельности и производства лекарственных средств с возможностью отслеживания состояния заявления на различных этапах регистрации.
Автоматическое формирование документов, подтверждающих наличие лицензии.
Сокращение трудовых, материальных и финансовых затрат на оформление документации, минимизации человеческих ошибок, благодаря наличию готовых форм для ввода информации, а также проверки вводимых пользователем данных.
Пользователи системы:
Хозяйствующие субъекты (ХС):
юридическое лицо;
физическое лицо;
индивидуальный предприниматель.
Сотрудники Центрального аппарата Россельхознадзора.
Сотрудники Территориальных управлений.
Автоматизированная система Гермес постоянно дорабатывается и в виду вносимых изменений регулярно обновляется. Процесс обновления системы происходит на сервере и не отражается на работе пользователя.
Система "Гермес" реализована в виде веб-приложения, т.е. пользователи взаимодействуют с системой через Интернет. Благодаря этому все пользователи всегда имеют доступ к актуальной информации. Работа осуществляется с помощью обычного веб-обозревателя (браузера), например Google Chrome, Mozilla Firefox, Internet Explorer и др. Таким образом, пользователю ничего не нужно устанавливать на своем рабочем месте.
Система "Гермес" располагается на центральном сервере, который также подключен к сети Интернет, и занимается обработкой получаемых от пользователей запросов и формирует ответы. Поскольку центральный сервер может быть недоступен (например, в случае отключения его от Интернета или отсутствии электропитания), то предусмотрен территориально удаленный резервный сервер, который автоматически реплицируется с центральным и, в случае его отключения, начинает обрабатывать запросы пользователей до восстановления работы основного сервера.
Автоматизированная система «Веста»
Автоматизированная система Веста предназначена для автоматизации процесса сбора, передачи и анализа информации по проведению лабораторного тестирования образцов поднадзорной продукции при исследованиях в области диагностики, пищевой безопасности, качества продовольствия и кормов, качества и безопасности лекарственных средств для животных и т.п.
С помощью системы «Веста» осуществляется централизованный контроль за выполнением государственных программ, а также мониторинг безопасности пищевой продукции и эпизоотический мониторинг.
Цели создания
Создание информационно-аналитического комплекса, обслуживающего сеть ветеринарных лабораторий в Российской Федерации.
Создание единой централизованной базы данных результатов лабораторных исследований поднадзорной продукции с возможностью доступа в любой момент времени к актуальной информации для формирования отчетов, быстрого поиска и анализа информации.
Сокращение времени на оформление лабораторной отчетности.
Учет всех стадий проведения исследований.
Сокращение трудовых, материальных и финансовых затрат на оформление документации, минимизации человеческих ошибок, благодаря наличию готовых форм для ввода информации, а также проверки вводимых пользователем данных.
Предоставление информационных сервисов для клиентов лабораторий.
Система Веста состоит из следующих подсистем, предназначенных для использования различными пользователями:
Подсистема отдела Приема проб (Веста.Приемка)
Подсистема Исследовательского отдела (Веста.Проведение исследований)
Подсистема Администратор (Веста.Администратор)
Подсистема Отчетность (Веста.Отчетность)
Подсистема для Территориальных управлени
Подсистема Openvesta (Веста.Openvesta) - свободный доступ без авторизации
Подсистема Настройки (Веста.Настройки)
Использование системы Веста доступно для любой лаборатории Российской Федерации вне зависимости от формы собственности, ведомственной принадлежности и специализации (диагностические лаборатории, лаборатории ветеринарно-санитарной экспертизы, лаборатории по пищевой безопасности и т.д.).
Система предназначена для использования сотрудниками:
ветеринарных лабораторий разных уровней;
лабораторий ВСЭ;
территориальных управлений;
центрального аппарата Россельхознадзора;
клиентами лабораторий.
Каждый пользователь системы имеет свой набор доступных функций, реализованный в соответствующей подсистеме.
Автоматизированная система Веста постоянно дорабатывается и в виду вносимых изменений регулярно обновляется. Процесс обновления системы происходит на сервере и не отражается на работе пользователя.
2. Проектирование модели информационной системы «Ветеринарная клиника»
2.1 Выбор среды проектирования
В качестве средства проектирования информационной системы была выбрана программа AllFusionProcessModeler7.
AllFusion - мощный инструмент моделирования, который используется для анализа, документирования и реорганизации сложных процессов, в том числе, бизнес-процессов. Модель, созданная средствами AllFusion, позволяет четко документировать различные аспекты деятельности - действия, которые необходимо предпринять, способы их осуществления, требующиеся для этого ресурсы и др. Таким образом, формируется целостная картина деятельности предприятия - от моделей организации работы в маленьких отделах до сложных иерархических структур.
AllFusion совмещает в одном инструменте средства моделирования функций (IDEF0), потоков данных (DFD) и потоков работ (IDEF3).
С помощью функционального моделирования (нотация IDEF0), можно провести систематический анализ процессов и систем, сосредоточившись на регулярно решаемых задачах (функциях), свидетельствующих об их правильном выполнении показателях, необходимых для этого ресурсах, результатах и исходных материалах (сырье).
Моделирование потоков данных (DFD), часто используемое при разработке программного обеспечения, сосредоточено вокруг потоков данных, передающихся между различными операциями, включая их хранение, для достижения максимальной доступности и минимального времени ответа. Такое моделирование позволяет рассмотреть конкретный процесс, проанализировать операции, из которых он состоит, а также точки принятия решений, влияющих на его ход. Моделирование потоков работ (нотация IDEF3) позволяет рассмотреть конкретный процесс, проанализировать операции, из которых он состоит, а также точки принятия решений, влияющих на его ход.
При создании новой модели достаточно выбрать нужную методологию в диалоговом окне, появляющемся каждый раз при создании новой модели AllFusion.

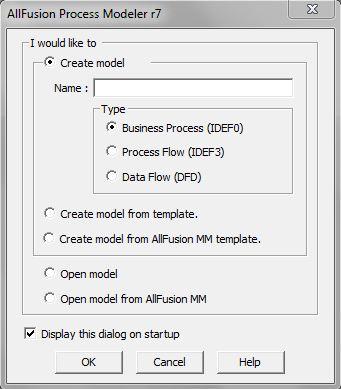

Рис. 1 Диалоговое окно создание новой модели
Интуитивно-понятный графический интерфейс, который быстро и легко осваивается, что позволяет сосредоточиться на анализе самой предметной области, не отвлекаясь на изучение инструментальных средств. Интерактивное выделение объектов обеспечивает постоянную визуальную обратную связь при построении модели. AllFusion поддерживает ссылочную целостность, не допуская определения некорректных связей и гарантируя непротиворечивость отношений между объектами при моделировании.
AllFusion автоматизирует многие задачи, обычно связанные с построением моделей процессов, обеспечивая семантическую точность, необходимую для гарантии правильных и согласованных результатов. Подсветка объектов упрощает построение модели, исключая часто встречающиеся ошибки моделирования.
Свойства, определяемые пользователем (User-Defined Property – UDP). Пользователь может настроить AllFusion для сбора информации, существенной для его бизнеса. Эта информация становится сразу же доступной через генератор отчетов AllFusion и может быть экспортирована в другие программы, например, Microsoft Word и Excel.
Диаграммы Swim Lane. AllFusion поддерживает диаграммы Swim Lane, предоставляя эффективный механизм для визуализации и оптимизации сложных процессов. Диаграммы Swim Lane координируют сложные процессы и функциональные ограничения и позволяют видеть процессы, во всем их многообразии.
Настраиваемый интерфейс электронных таблиц. Новая структура словаря модели делает ввод и управление информацией быстрым и простым. Этот настраиваемый интерфейс электронных таблиц прост в применении и предоставляет отличный механизм для распространения моделей, независимо от того, вводите вы данные вручную или импортируете их.
Развитые диаграммы. Контекстные диаграммы для описания границ системы, области действия, назначения объектов. Иерархическая структура диаграмм, облегчающая последовательное уточнение элементов модели. Декомпозиционные диаграммы для описания особенностей взаимодействия различных процессов. AllFusion также поддерживает автоматическую настройку размеров диаграмм и возможность изменения масштабов изображения моделей.
Организационные диаграммы. Организационные структуры оказывают огромное влияние на определение и выполнение бизнес-процессов. AllFusion поддерживает явное определение ролей, а это определяет и категоризирует задачи или работы, составляющие бизнес-процессы. Основываясь на ролях, определенных пользователем, AllFusion формирует организационные диаграммы.
Функционально-стоимостной анализ (Activity Based Costing - ABC). AllFusion полностью поддерживает методы расчета себестоимости по объему хозяйственной деятельности (ABC) и оптимизирована для анализа процессов. Развитые средства подготовки отчетов и двунаправленный интерфейс со специализированным инструментарием ABC облегчают реализацию корпоративной стратегии на основе управления хозяйственной деятельностью.
Собственный генератор отчетов (Report Template Builder -RTB) - это генератор отчетов, создающий разнообразные отчеты и Web-страницы. Пользователь может определять шаблоны отчетов, применяя их затем к любым своим моделям. Подход "определить однажды - применять повторно и повсюду" позволяет организации быстро создавать и продвигать стандарты отчетности. RTB поддерживает множество форматов, включая RTF, HTML, XLS (Excel) и обычный текст.
2.2 Создание контекстной диаграммы «Ветеринарная клиника»
Это диаграмма, расположенная на вершине древовидной структуры диаграмм, представляющая собой самое общее описание системы и ее взаимодействие с внешней средой (как правило, здесь описывается основное назначение моделируемого объекта). Контекстная диаграмма состоит из одного блока, описывающего функцию верхнего уровня, ее входы, выходы, управления, и механизмы, вместе с формулировками цели модели и точки зрения, с которой строится модель.
Рис. 2 Контекстная диаграмма «Лечение в ветеринарной клинике»
2.3 Создание диаграммы декомпозиции. Методологии IDEF0
Диаграмма декомпозиции предназначены для детализации функций и получаются при разбиении контекстной диаграммы на крупные подсистемы (функциональная декомпозиция) и описывающие каждый подсистему и их взаимодействие.
Единственная функция, представленная на контекстной диаграмме верхнего уровня, может быть разложена на основные подфункции посредством создания дочерней диаграммы. В свою очередь, каждая из этих подфункций может быть разложена на составные части посредством создания дочерней диаграммы следующего, более низкого уровня, на которой некоторые или все функции также могут быть разложены на составные части. Каждая дочерняя диаграмма содержит дочерние блоки и стрелки, обеспечивающие дополнительную детализацию родительского блока.
Рис. 3 Диаграмма декомпозиции «Ветеринарная клиника»
Весь процесс функционирования системы «Ветеринарная клиника» разбивается на 4 диаграммы:
- «Регистрация» – заключается в регистрации питомца, выдача истории болезни и записи на прием к врачу.
- «Лечение» – заключается в осмотре питомца, сдачи анализов, постановки диагноза, лечении и оплаты.
- «Сдача анализов» – заключается в выдаче направления, сдачи анализов, выдачи результатов и оплаты.
- «Оплата» – заключается в получение квитанций, проведения платежа, внесение в историю болезни заметки об уплате, выдача квитанции.
Рис. 4 Диаграмма декомпозиции «Лечение»
Рис. 5 Диаграмма декомпозиции «Сдача анализов»
2.4 Создание диаграммы декомпозиции. МетодологииIDEF3
IDEF3 - методология моделирования, использующая графическое описание информационных потоков, взаимоотношений между процессами обработки информации и объектов, являющихся частью этих процессов. IDEF3 дает возможность аналитикам описать ситуацию, когда процессы выполняются в определенной последовательности, а также описать объекты, участвующие совместно в одном процессе.
Рис. 6 Диаграмма декомпозиции «Регистрация»
2.5 Создание диаграммы декомпозиции. МетодологииDFD
Диаграммы потоков данных (DFD) используются для описания документооборота и обработки информации. Нотация DFD включает такие понятия, как "внешняя ссылка" и "хранилище данных", что делает ее более удобной (по сравнению с IDEF0) для моделирования документооборота.
На рисунке 7 представлена декомпозиция в нотации DFD «Оплата.
Рис. 7 Диаграмма декомпозиции «Оплата»
