Шестигранные гайки нормальной высоты по ГОСТ 5915-70* выпускают трех исполнений: с двумя фасками (исполнение 1), с одной фаской (исполнение 2) и без фасок с выступом с одного конца. Низкие гайки по ГОСТ 5916-70* и низкие гайки с уменьшенным размером “под ключ” по ГОСТ 15522-70* бывают двух исполнений, а гайки нормальной высоты с уменьшенным размером “под ключ” по ГОСТ 15521-7* и высокие по ГОСТ 15523-70* - только исполнения 1 (табл. 10.5).

Размеры гаек, заключенные в скобки, применять не рекомендуется.

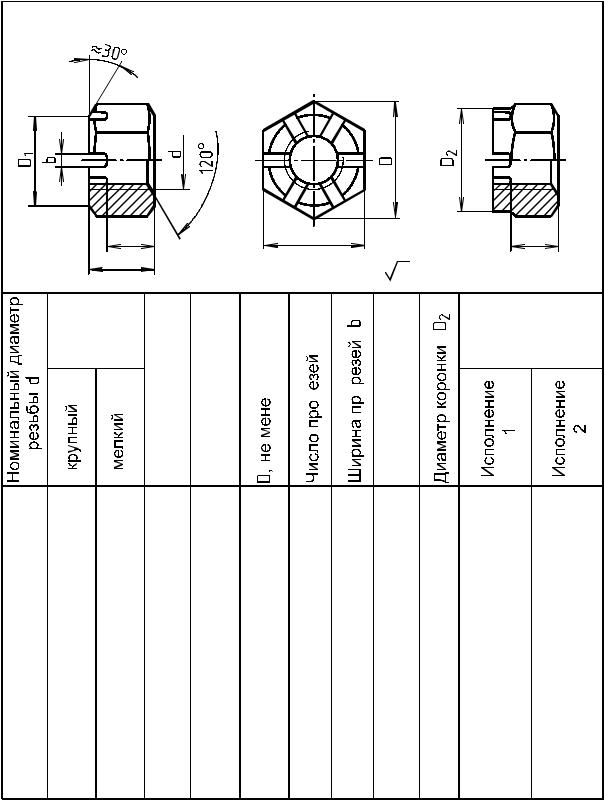

Для соединения деталей, работающих при вибрациях или испытывающих динамические нагрузки, применяют шестигранные прорезные и корончатые гайки по ГОСТ 5918-73*, изображения и основные размеры которых приведены в табл. 10.6. При этом прорезные гайки - гайки исполнения 1, а корончатые - исполнения 2. Прорезные и корончатые гайки используют с болтом исполнения 2, что позволяет применять шплинты, которыми стопорят гайки. Размеры шплинтов по ГОСТ 397-79* в зависимости от номинального диаметра резьбы также приведены в табл. 10.6.

В табл. 10.5 и 10.6 применяются обозначения: d - номинальный диаметр резьбы; d a - диаметр конической фаски в резьбовом отверстии гайки; S - размер “под ключ”; H(HÃ) - высота гайки; D - диаметр описанной окружности; D1 - основание конической фаски на наружной поверхности гайки; D2 - диаметр коронки; D3 - диаметр выступа гайки; b - ширина прорези; h - расстояние от опорной поверхности гайки до основания прорези или коронки.

Изображения наружной поверхности шестигранной гайки с конической фаской строят аналогично изображениям головки болта (см. рис. 10.2 и пояснения к нему). При этом величину диаметра D также определяют из выражения: D=2S/ 3.

В условное обозначение гаек на учебных чертежах входят исполнение гайки (исполнение 1 не указывают), буква M, численное значение номинального диаметра резьбы, шаг резьбы (крупный шаг резьбы не указывают) и номер стандарта.

Примеры условного обозначения гаек:

1. Гайка 2М16х1,5 ГОСТ 5915-70*- гайка шестигранная, нормальной точности, нормальной высоты, исполнения 2, с номинальным диаметром резьбы d=16мм, с мелким шагом резьбы P=1,5мм.

72

Таблица 10.6

Основные размеры шестигранных прорезных гаек нормальной точности по ГОСТ 5918-73*, мм

S H(HÃ) h

73

2. Гайка 2М16 ГОСТ 5915-70* - аналогичная гайка, но с крупным шагом резьбы.

3. Гайка М16 ГОСТ 5915-70* - гайка, аналогичная гайке в п. 2, но исполнения 1.

4. Гайка М16х1.5 ГОСТ 5916-70* - гайка шестигранная, нормальной точности, низкая, исполнения 1, с номинальным диаметром резьбы d=16мм, с мелким шагом резьбы P=1,5мм.

5. Гайка М16х1,5 ГОСТ 15522-70* - гайка, аналогичная предыду-

щей, но с уменьшенным размером “под ключ”.

6. - гайка шестигранная, нормальной точности, прорезная (исполнение 1), с номинальным диаметром резьбы d=16мм и крупным шагом P=2мм.

7. Гайка 2М16х1,5 ГОСТ 5918-70* - гайка, аналогичная предыду-

щей, но корончатая (исполнение 2) и с мелким шагом резьбы

P=1,5мм.

10.4. Шайбы

Шайбы представляют собой пластины с отверстием, как правило, цилиндрической формы, подкладываемые под гайки или головки болтов.

Наибольшее распространение получили стандартные шайбы обычные по ГОСТ 11371-78*, изображения и основные размеры которых приведены в табл. 10.7, и пружинные по ГОСТ 6402-70*, данные о которых приведены в табл. 10.8.

Назначение шайбы - предохранять поверхность детали от смятия и задиров, равномерно распределять усилия на соединяемые детали (шайбы обычные), а также исключать возможность самоотвинчивания крепежной детали (шайбы пружинные).

Основной параметр стандартной шайбы, в зависимости от которого устанавливаются её другие параметры, - номинальный диаметр d резьбы крепежной детали, на которой шайба устанавли-

вается (болт, шпилька и т. д.). В табл. 10.6 и 10.7 используют

e, x - соответственно высоты наружной и внутренней фаски для обыкновенной шайбы исполнения 2; m - ширина прорези пружинной шайбы; b - ширина радиального сечения пружинной шайбы.

74

Таблица 10.7

Основные размеры шайб обычных нормальных по ГОСТ 11371-78*, мм

xx45

75

Таблица 10.8

Основные размеры шайб пружинных по ГОСТ 6402-70*, мм

S

m

mmax=0,75S

H=2S+-15%

76

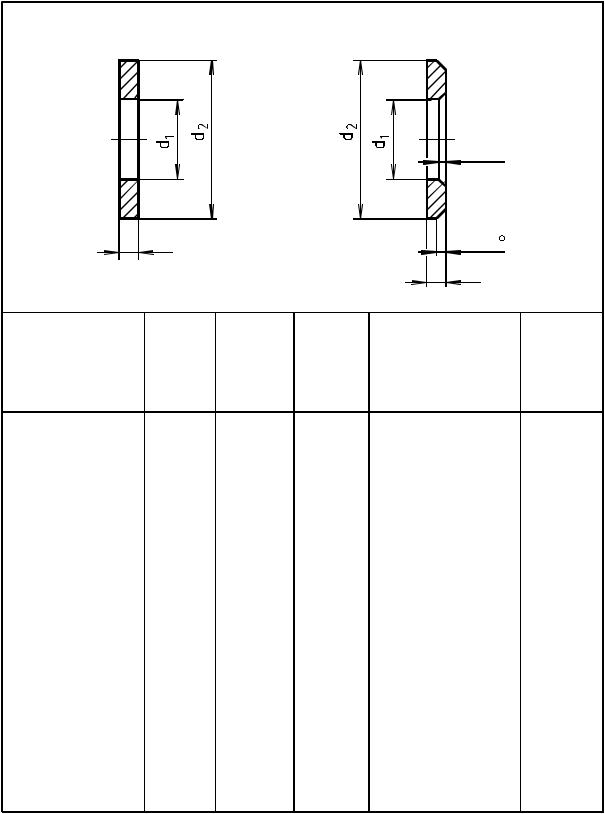

Обычные шайбы бывают двух исполнений: исполнение 1 без фасок и исполнение 2 с наружной и внутренней фасками. Форма шайбы - плоское круглое кольцо. Форму шайбы отображает одно изображение - её разрез плоскостью, проходящей через ось шайбы.

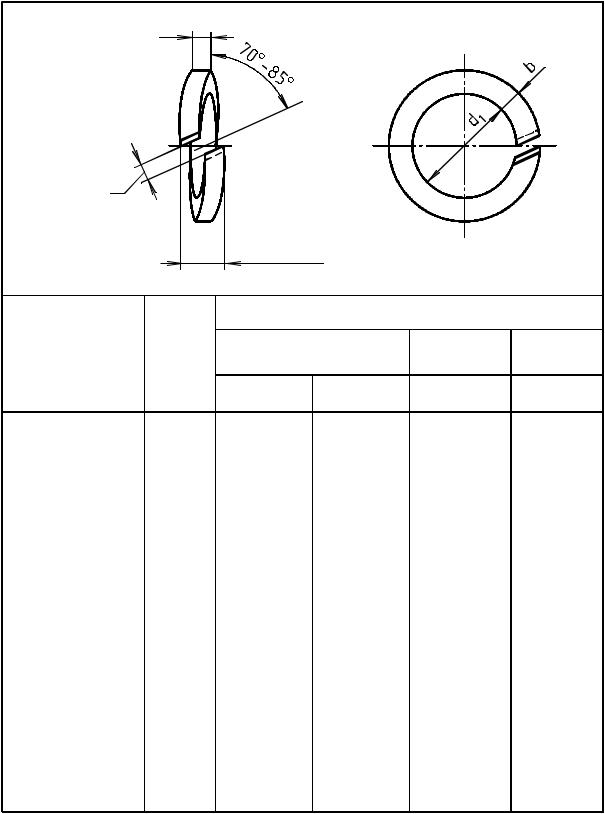

Пружинная шайба представляет собой разрезанное подпружиненное стальное кольцо с прямоугольной или квадратной формой поперечного сечения. Разрезанные концы разведены в разные стороны так, чтобы расстояние H между их крайними точками было равно двойной толщине s (табл. 10.8). При завинчивании гайки или головки болта шайба сжимается и её острые кромки врезаются в торцы гайки или одной из соединяемых деталей, препятствуя самоотвинчиванию гайки или болта. Шайбу пружинную изготавливают из упругой закаленной (пружинной) стали. Форму пружинной шайбы передают два изображения.

Шайбы пружинные подразделяются на легкие (Л), нормальные (Н) и тяжелые (Т).

Обращаем внимание на то, что диаметр отверстия в шайбе d1 (dØ ) несколько больше диаметра стержня крепежной детали.

В условное обозначение обычной шайбы на учебных чертежах входят её наименование, исполнение (исполнение 1 не указывают), номинальный диаметр резьбы крепежной детали и

для крепежной детали с диаметром d=16мм.

2.Шайба 16 ГОСТ 11371-78*- аналогичная шайба, но исполнение 1.

Вусловном обозначении пружинной шайбы указывают её наименование, номинальный диаметр резьбы крепежной детали, букву Л или Т, соответствующую типу шайбы (для нормальных шайб тип не указывают) и номер стандарта:

1.Шайба 16Т ГОСТ 6402-70* - шайба пружинная, тяжелого типа,

для крепежной детали с диаметром d=16мм. 2. Шайба 16 ГОСТ 6402-70*

ного типа.

78

Различают конструктивное, упрощенное и условное изображения крепежных деталей и их соединений.

При конструктивном изображении (предпочтительно на учебных чертежах) форма и размеры крепежных деталей точно соответствуют стандартным.

Поэтому основу конструктивного чертежа болтового соединения составляют приведенные в соответствующих стандартах стандартные изображения болта, гайки и шайбы и их стандартные размеры, которые выбирают по номинальному диаметру d болта и для удобства показаны на рис. 11.1а. Для болтов с шестигранной головкой нормальной точности по ГОСТ 7798-70* и уменьшенной шестигранной головкой по ГОСТ 7796-70* эти данные приведены в табл. 10.1 и 10.2; для гаек в табл. 10.5 и 10.6; для шайб в табл. 10.7

и 10.8.

Обычно при выполнении учебного чертежа болтового соединения заданными являются номинальный диаметр болта, шаг резьбы на болте, толщины соединяемых деталей, стандарты, по которым следует подобрать болт, гайку и шайбу.

Конструкцию соединения (рис. 11.1а) раскрывает его помещенный на месте главного изображения продольный разрез плоскостью, проходящей через ось соединения, и вид на плоскость, перпендикулярную этой оси. На разрезе болт, как сплошную деталь, а также шайбу и гайку показывают нерассеченными. Зазоры между стенками отверстий и стержнем болта на разрезе условно выполняют увеличенными, а скругления в месте соединения стержня болта с его головкой не изображают. Продольный разрез соединения, помещенный на месте вида слева, дан только для учебносправочных целей и обычно на чертеже не изображается.

Для нахождения длины l болта вычисляют его расчетную длину lðàñ÷ =B 1+B2+s+HÃ +k, где B1 и B2 - толщины соединяемых деталей; k=(0,3...0,4)d - запас длины болта. Затем в табл. 10.2 определяют ближайшее к lðàñ÷, но большее его стандартное значение длины, которое и принимают за длину l болта. После этого в той же таблице ищут значение длины нарезки резьбы lÎ.

Диаметр отверстия dîòâ под стержень болта в соединяемых деталях может быть найден из условия: dîòâ =1,1d.

Внутренний диаметр резьбы dâí выбирается из табл 11.1 или рассчитывается по формуле dâí=d-1,08P, где P - шаг резьбы.

79

Таблица 11.1

Уже отмечалось, что размеры на рис. 11.1 показаны для его пояснения. На учебном чертеже болтового соединения можно указывать три размера: номинальный диаметр резьбы, длину болта и диаметр отверстия под болт в соединяемых деталях.

Для построения изображений головки болта и наружных контуров гайки следует использовать рис.10.2 и пояснения к нему.

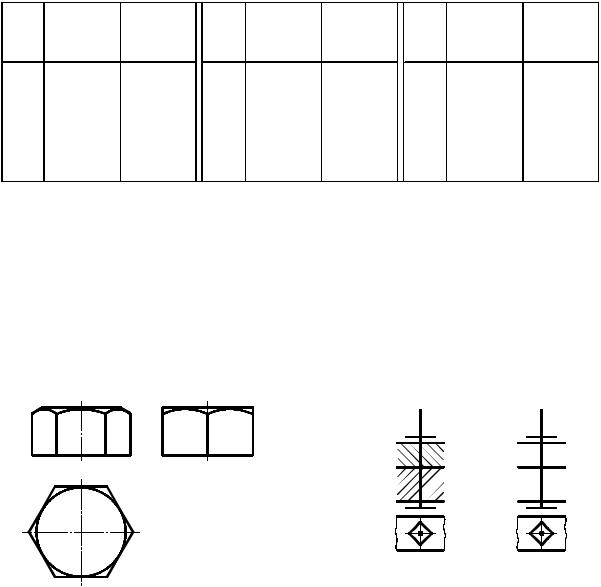

На конструктивном изображении болтового соединения допускается головку болта и гайку изображать, как показано на рис. 11.2.

à) á)

Рис. 11.2 Рис. 11.3

На сборочных чертежах и чертежах общих видов болтовое соединение изображают, как правило, упрощенно или условно в зависимости от масштаба чертежа с использованием рекомендаций ГОСТ 2.315-68*.

При упрощенном изображении болтового соединения размеры элементов крепежных деталей определяют по условным соотношениям в зависимости от диаметра d резьбы болта: диаметр окружности, описанной вокруг головки болта и гайки D=2d; высота головки болта H=0,7d; высота гайки HÃ =0,8d; размер “под ключ” S=1,75d; наружный диаметр шайбы DØ=2,2d (для пружинной шайбы DØ=1,9d); толщина шайбы s=0,15d; внутренний диаметр резьбы

80

для диаметра отверстия dîòâ и запаса длины болта k соотношения приведены выше; длина болта l=B1 +B2+(1,25...1,35)d; длина нарезки резьбы (при необходимости) lÎ=2d+6 для l 150ìì и lÎ=2d+12 для l150ìì.

На упрощенном изображении резьбу показывают по всей длине болта; фаски на головке болта, гайке, стержне болта, а при наличии и на шайбе не показывают; не изображают зазоры между стержнем болта и отверстиями в скрепляемых деталях; на виде по направлению оси болта резьбу на стержне изображают одной окружностью, соответствующей наружному диаметру резьбы; допускается на этом виде не показывать шайбу (рис. 11.1б).

Условное изображение соединения используют в случае, если на чертеже диаметр стержня болта равен 2 мм или менее.

На рис. 11.3а показано условное изображение болтового соединения в разрезе, а на рис. 11.3б - на виде.

11.2. Соединения шпилечные

Соединение шпилькой общего назначения применяется для разъемного соединения двух и более деталей, когда одна из этих деталей имеет значительную толщину и сверлить в ней сквозное отверстие под болт нецелесообразно и (или) когда по конструктивным причинам невозможен монтаж болтового соединения, например, в случае отсутствия места для установки болта.

Шпилечное соединение состоит из шпильки, гайки, шайбы и соединяемых деталей. Гайка, имеющая параметры резьбы, аналогичные параметрам резьбы на гаечном конце шпильки, поджимает совместно со шпилькой соединяемые детали. Назначение шайбы - см. раздел 10.4.

Изображение шпилечного соединения складывается из изображений входящих в него деталей.

На учебных чертежах шпилечного соединения показывают его конструктивные изображения, на которых крепежные детали, входящие в соединение, вычерчивают с точным отображением их формы и размеров в соответствии со стандартами, допуская минимум разрешенных упрощений (рис. 11.4г).
