На рис. 7.7г показано изображение резьбы на конической детали. Основную плоскость конической резьбы на стержне при необходимости указывают тонкой сплошной линией на расстоянии l2 от торца (рис. 7.8, 7.26).

7.4.2. Изображение внутренней резьбы

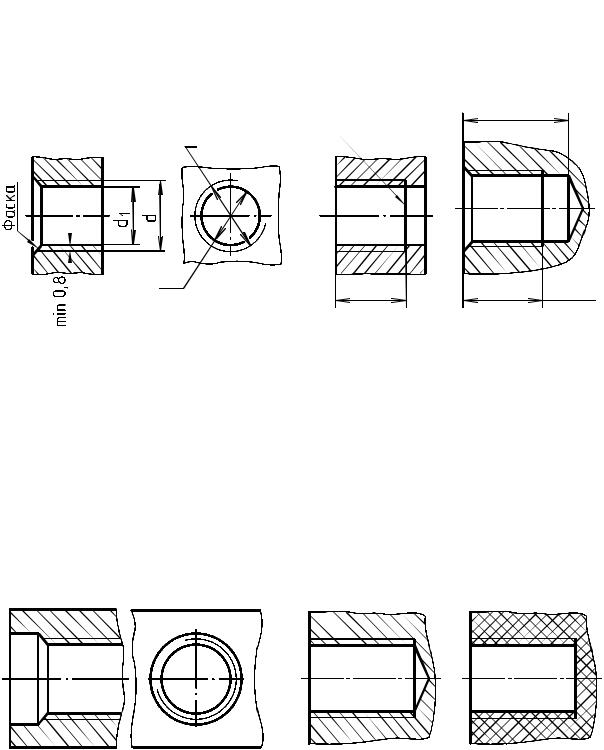

В продольном разрезе резьбового отверстия резьбу изображают сплошными основными линиями по внутреннему диаметру d1 и сплошными тонкими - по наружному диаметру d (рис. 7.10).

d1

l l Длина резьбы

Рис. 7.10

Штриховку в разрезах и сечениях наносят до сплошных основных линий, соответствующих внутреннему диаметру резьбы.

На виде, полученном проецированием на плоскость, перпендикулярную оси отверстия, по наружному диаметру резьбы сплошной тонкой линией проводят дугу, примерно равную 3/4 окружности, разомкнутую в любом месте, но не на центровых линиях, а по внутреннему диаметру основной линией проводят полную окружность (рис. 7.10а). Если отверстие начинается с резьбы, имеющей фаску, то фаска на этом виде не показывается (сравните рис. 7.10а и 7.11а).

Рис. 7.11

12

Границу линии резьбы в отверстии, как и на стержне, проводят сплошной основной линией в конце полного профиля резьбы до её наружного диаметра (рис. 7.10б,в). На этих рисунках нанесена длина l резьбы с полным профилем.

Глухое отверстие с резьбой называется гнездом (рис. 7.10в). Конечная часть гнезда имеет форму конуса с углом при вершине, близким к 120О (на чертеже его размеры не указываются), который образует режущая часть сверла. Размер глубины сверления рассчитывают и наносят только для цилиндрической части гнезда.

На чертежах, по которым резьбу не выполняют (чертежи общего вида, сборочные чертежи), конец гнезда допускается изображать, как показано на рис. 7.11б,в, даже при наличии разности между глубиной сверления и длиной резьбы.

При изображении невидимой резьбы по её наружному и внутреннему диаметрам проводят штриховые линии (рис. 7.12).

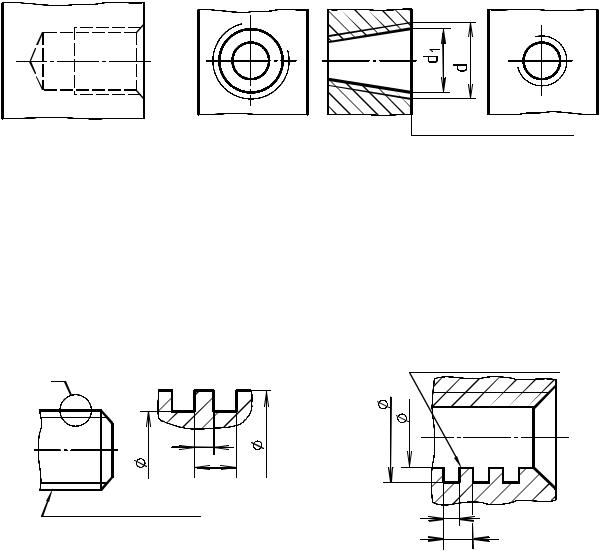

На рис. 7.13 показано отверстие с конической резьбой.

7.4.3. Изображение резьбы с нестандартным профилем

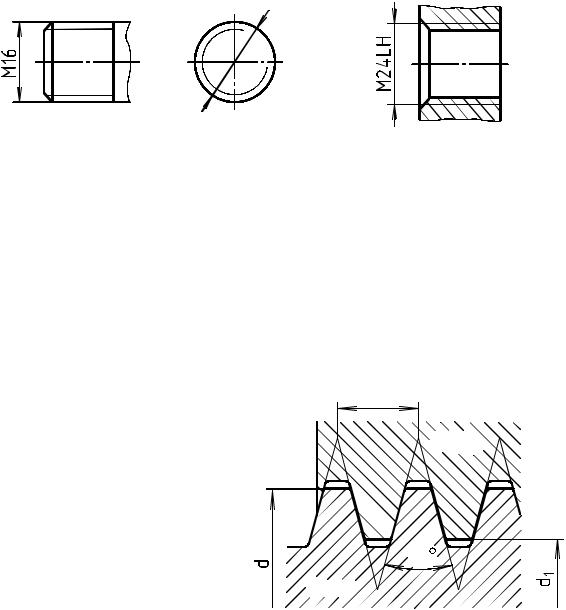

Резьбу с нестандартным профилем показывают одним из способов, приведенных на рис. 7.14, со всеми необходимыми размерами. Кроме этого на чертеже указывают дополнительные данные о числе заходов (если резьба многозаходная), о левом направлении резьбы и т.п. с добавлением слова “Резьба”.

Резьба трехзаходная левая

Рис. 7.14

13

7.4.4. Изображение резьбовых соединений

В резьбовых соединениях резьба показывается условно так, как она изображается на стержне. Поэтому на разрезах резьбовых соединений резьба на стержне показывается полностью, а в отверстии - только в той её части, которая не закрыта резьбой стержня (рис. 7.15, 7.16).

À À-A

7.5. Общие правила обозначений резьбы на чертежах Стандарты на размеры резьбы предусматривают её условное

обозначение, указываемое на чертежах.

Вобозначение однозаходной резьбы входят:

1.Буквенное обозначение, определяющее тип резьбы.

2.Номинальный диаметр резьбы.

3.Шаг, если резьба может иметь различный шаг при одном и том же диаметре (проставляется после номинального диаметра резьбы, от которого отделяется знаком “x”).

4.Буквы LH для левой резьбы.

5.Поле допуска или класс точности (на учебных чертежах по инженерной графике и черчению допускается не проставлять). Каждый тип резьбы имеет условное буквенное обозначение:

Ì- метрическая, Tr - трапецеидальная, G - трубная цилиндрическая, R - трубная коническая наружная, RÑ - трубная коническая внутрен-

14

няя, Ê - коническая и т.д. (указаны обозначения резьб, рассматриваемых в учебном курсе).

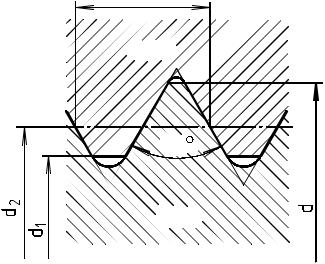

Номинальный диаметр для большинства цилиндрических резьб (кроме трубной) - её наружный диаметр , указываемый в миллиметрах. Номинальный диаметр трубной цилиндрической и конических резьб - некий условный диаметр, равный внутреннему диаметру (условному проходу) трубы, на которой нарезается резьба, и выражаемый в дюймах (подробнее см. разделы, в которых рассматриваются указанные резьбы).

Примеры условного обозначения резьб: M20x1,5 - метрическая правая резьба с наружным диаметром d=20ìì и мелким шагом Ð=1,5ìì; Tr40x6 - трапецеидальная правая резьба с наружным диаметром d=40ìì и шагом P=6ìì; Tr40x6L - аналогичная резьба, но левая.

В условном обозначении многозаходной резьбы после её буквенного обозначения и номинального диаметра после знака “х” указывается ход резьбы в мм и в круглых скобках буква Р с численным значением шага. Так, левая метрическая резьба с наружным диаметром d=30ìì, ходом Ðh =4,5ìì и шагом Ð=1,5ìì имела бы условное обозначение M30x4,5(P1,5)LH.

Обозначения для всех резьб, кроме конических и цилиндрической трубной, относят к их наружному диаметру и наносят по правилам нанесения размера диаметра (на рис. 7.17 знаком “ ” отмечены места нанесения обозначения резьбы).

Рис. 7.17

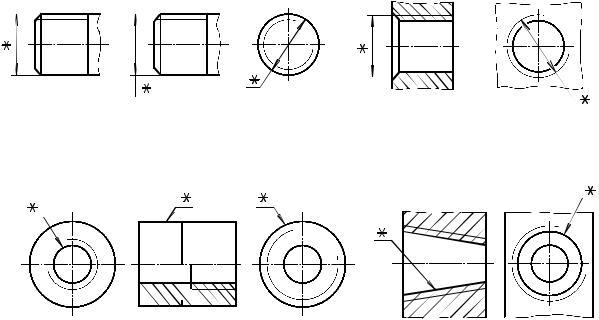

Обозначения конических и трубной цилиндрической резьб наносят на полке линии-выноски, стрелка которой указывает на основную линию резьбы (рис. 7.18).

Рис. 7.18
