Инженерная графика

91

наружному диаметрам или по боковым сторонам соответственно) и значения числа зубьев z, внутреннего d и наружного D диаметров, а также ширины зубьев b. Так, D-6x18x22x5 - условное обозначение шлицев прямобочного профиля с центрированием по их наружному диаметру и значениями параметров: z=6, d=18ìì, D=22ìì и b=5ìì. Зачастую на учебных чертежах допускается не указывать поверхность центрирования шлицев, условно обозначая их, как на рис. 11.11: 6x18x22x5.

На рабочих чертежах шлицевых валов наносят размер l1 длины зубьев полного профиля (рис. 11.11а).

Выдержка из ГОСТ 1139-80*, содержащая номинальные размеры шлицевых соединений с прямобочным профилем зубьев, приведена в табл. 11.5.

Таблица 11.5

Размеры шлицевых соединений с прямобочным профилем по ГОСТ 1139-80*, мм

92

11.5. Соединения штифтами

Штифт представляет собой гладкий стержень цилиндрической или конической формы, устанавливаемый в отверстия сопрягаемых деталей для их жесткого соединения в строго определенном положении и восприятия сдвигающих нагрузок, для соединения деталей с возможностью передачи относительно небольших нагрузок, включая крутящий момент, а также для точной взаимнойфиксациидеталейприсборке.

РазмерыцилиндрическихштифтовтрехтиповпоГОСТ3128-70* и конических штифтов двух типов по ГОСТ3129-70* приведены в табл.11.6.

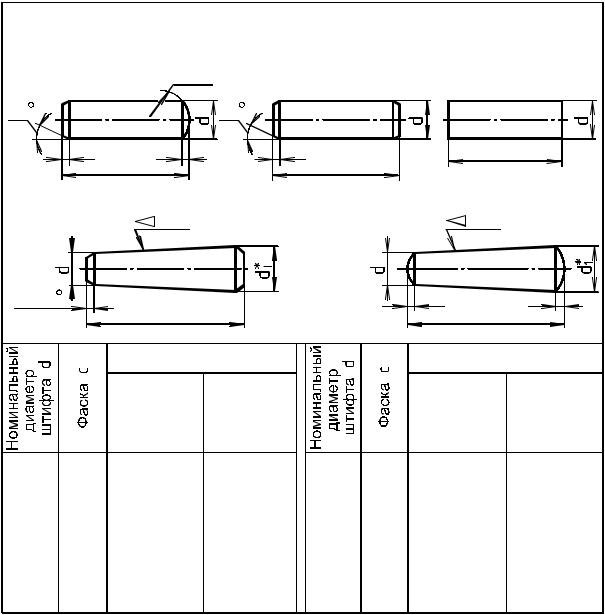

Таблица 11.6

Размеры цилиндрических штифтов по ГОСТ 3128-70* и конических штифтов по ГОСТ 3129-70*, мм

93

Конические штифты имеют конусность 1:50. Определяющими размерами штифтов являются диаметр d (для конического штифта - его меньший диаметр) и длина L. Форму штифта как тела вращения передает один вид. Штифты по указанным ГОСТ обычно изготавливают из стали 45 и выпускают номинального диаметра

0,6...50ммидлиной2,5;3;4;5;6;8;10;12;14;16;20;25;30;36;40;45; 50;55;60;65;70;80;90;100;120;140;160;180;200;220;250;280мм.

Вусловноеобозначениештифтавходятегоназвание,числовые значения диаметра d и длины L и номер стандарта. Тип конического штифта указывают перед значением d (тип 1 не указывают), а тип цилиндрического штифта определяют по полю допуска на диаметр d, приведеннному в табл 11.6 в скобках над изображениями штифтов и записываемому после значения d:

1. Штифт 10m6x60 ГОСТ 3128-70* -цилиндрическийштифттипа1с d=10ììиL=60 ìì.

2. Штифт 10h8x60 ГОСТ 3128-70* - цилиндрический штифт с аналогичнымипараметрамитипа2.

3.Штифт10x60 ГОСТ 3129-70* -конический штифттипа1сd=10ììи L=60 ìì.

4.Штифт 2.10x60 ГОСТ 3129-70* -коническийштифт саналогичнымипараметрамитипа2.

Составштифтовогосоединенияобразуютштифт(штифты)искрепляемые детали. Это соединение обеспечивает высокую точность взаимногофиксированиядеталей,нотребуетзначительнойточностиобработки отверстий. Штифты удерживаются в соединении силами трения, создаваемымиупругимидеформациямиматериаладеталейприсборке.

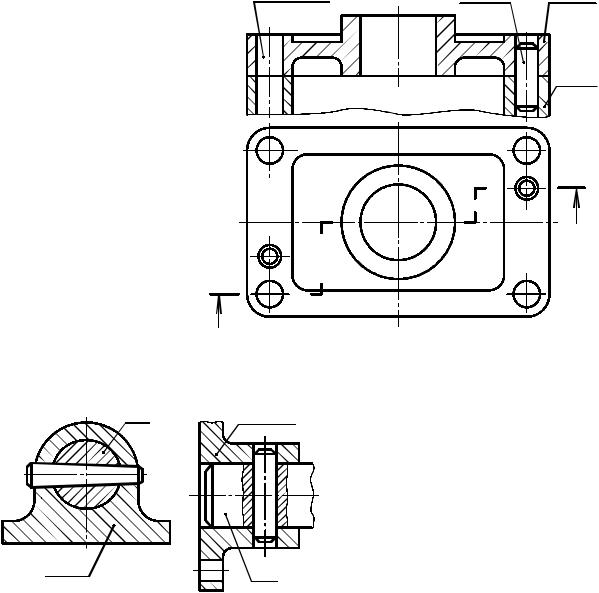

(рис. 11.12б) или условное (рис. 11.12в) по ГОСТ 2.315-68* изображение соединения. Условное изображение применяют для штифтов, у которыхначертежедиаметрыстержней2ммименее.

95

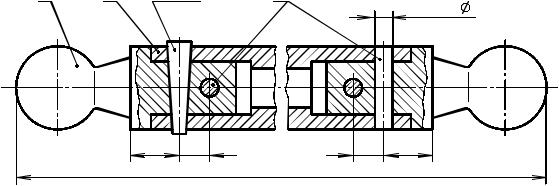

Отверстия под штифты, как правило, выполняют при сборке одновременно в соединяемых деталях. Поэтому размеры для выполнения отверстий наносят только на сборочных чертежах, а на рабочих чертежах деталей эти отверстия даже не изображают. Так в корпусе тяги (поз. 1 на рис. 11.15) положение каждой из двух ручек (поз. 2) при сборке фиксируется крепежными коническими штифтами 3 и цилиндрическими штифтами 4. С этой целью при сборке просверливают корпус тяги совместно с ручками, а затем разворачивают коническое отверстие под штифт. Для выполнения этой работы на сборочном чертеже нанесены размеры, определяющие положение осей штифтов и диаметры отверстий под них. Для конических штифтов под полкой с номером позиции указывают количество отверстий.

Рис. 11.15

11.6.Соединения шплинтами

Шплинт представляет собой отрезок изогнутой проволоки с полукруглым сечением, имеющий кольцевую головку в виде петли и два конца разной длины.

Шплинты используют для предотвращения самоотвинчивания корончатых и прорезных гаек и для продольной фиксации деталей на гладких валах и осях.

Форму шплинта передает его вид с наложенным сечением разводных концов (табл. 11.7). Определяющими размерами шплинта являются условный диаметр шплинта dÎ и длина l. Диаметр dÎ равен диаметру отверстия, в которое вставляется шплинт (dÎ>d).

Конструкцию, размеры и материал шплинтов определяет ГОСТ

397-79* (табл. 11.7).

96

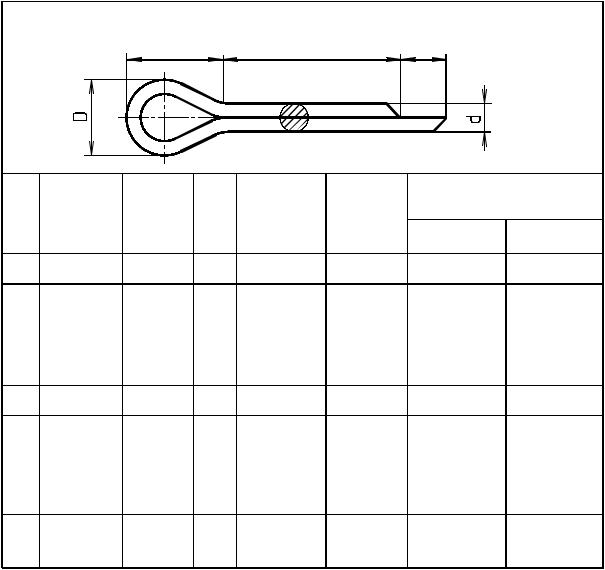

Таблица 11.7

Основные размеры шплинтов по ГОСТ 397-79*, мм

Стандарт предусматривает шплинты с условным диаметром dÎ=0,6...20мм. Длину шплинтов выбирают из ряда, мм: 4, 5, 6,

...(через 2), 22 , 25, 28, 32, 36, 40, 45, 51, 56, 63,71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280. Для возможности много-

кратного использования шплинт изготавливают из мягкой стали в виде проволоки полукруглого сечения, а также из цветных металлов.

В условное обозначение шплинта на учебных чертежах входят его наименование, условный диаметр dÎ, длина l, номер стандарта:

Шплинт 4х32 ГОСТ 397-79* - шплинт с условным диаметром dÎ=4ìì и длиной l=32ìì.

Состав шплинтового соединения образуют шплинт и застопоренная деталь (детали). Конструкцию соединения раскрывают два изображения: вид на плоскость, параллельную оси шплинтуемой

97

детали, или продольный разрез этой детали и вид на плоскость, перпендикулярную оси шплинтуемой детали.

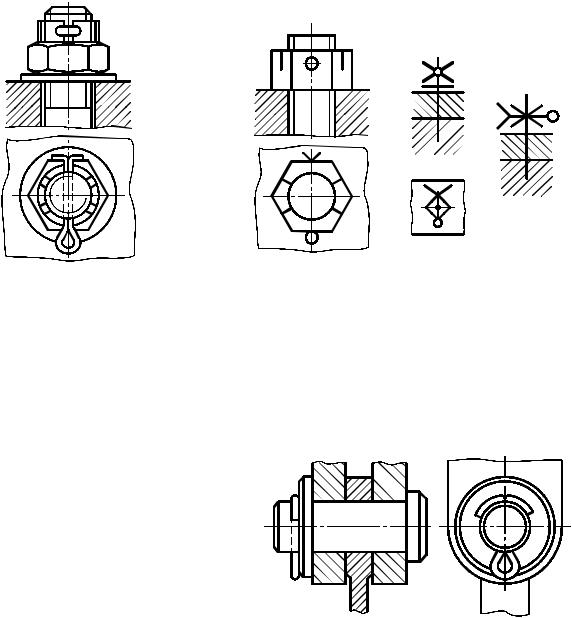

На рис. 11.16 приведен пример использования шплинта для стопорения корончатых или прорезных гаек, наворачиваемых на болт исполнения 2 (размер шплинта в зависимости от номинального диаметра резьбы см. в табл. 10.6). Для этого гайку располагают так, чтобы две её противоположные прорези совпали с отверстием в стержне болта. Шплинт через прорезь в гайке вставляют в отверстие болта, и его концы, выступающие из противоположной прорези гайки, разводят в разные стороны для предотвращения самоотвинчивания гайки.

Рис. 11.16 Рис. 11.17

На сборочных чертежах и чертежах общих видов вместо конструктивного изображения шплинтового соединения (рис. 11.16) допускается применение его упрощенного (рис. 11.17а) или условного по ГОСТ 2.315-68* изображений. Условное изображение применяют для крепежных деталей, у которых на чертеже диаметры стержней равны 2 мм и менее, и выполняют, как на рис. 11.17б или 11.17в.

В слабонагруженных и

98

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1.Общие правила выполнения чертежей. -М.: ИПК Издательство стандартов, 1995. -231с.

2.Федоренко В.А., Шошин А.И. Справочник по машиностроительному черчению. -Л.: Машиностроение, Ленингр. отд-ние, 1981. -416с.

3.Попова Г.Н., Алексеев С.Ю. Машиностроительное черчение: Cправочник. - Л.: Машиностроение, Ленингр. отд-ние, 1987. -447с.

4.Машиностроительное черчение: Учебник для студентов машиностроительных и приборостроительных специальностей вузов /Г.П.Вяткин, А.Н.Андреева, А.К.Болтухин и др. Под ред. проф. Г.П.Вяткина.- 2-е изд., перераб. и доп.-М.: Машиностроение., 1985.-368с.

5.Инженерная графика. Конструкторская информация в машиностроении: Учеб. для вузов /А.К.Болтухин, С.А.Васин, Г.П.Вяткин, А.В.Пуш. Под ред. А.К.Болтухина - 2-е изд. перераб. и доп. -М.: Изд-во МГТУ им. Н.Э.Баумана, 2001. -520с.

6.Инженерная графика (металлообработка): Учебник для сред. проф. образования /А.М.Бродский, Э.М.Фазлулин, В.А.Халдинов. -М.: Издательский центр “Академия”, 2003. -400с.

7.Чекмарев А.А., Осипов В.К. Инженерная графика: Справочные материалы. -М.: Гуманит. изд. центр ВЛАДОС, 2003. -416с.

8.Оганесов О.А., Кузенева Н.Н. Инженерная графика. Справочные материалы: Учебное пособие/МАДИ(ГТУ). Часть 1. -М., 2006. -94с.
