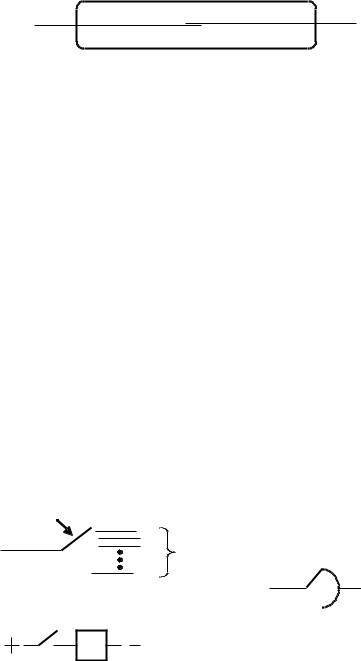

Рисунок 5.12 – Геркон
Усередині балон заповнено інертним газом, зазвичай аргоном. У магнітному полі контакти притягуються і замикаються. Для керування контактом на балон намотується обмотка. При вмиканні в обмотку струму створюється магнітне поле – і контакт замикається. Задля розмикання контакту треба струм з обмотки вимкнути. Якщо поруч з контактом розмістити постійний магніт, то контакт замикається. Геркон використовується у фериді, де магніт можна намагнічувати, розмагнічувати і перемагнічувати за допомогою зовнішнього магнітного поля, створюваного обмоткою, намотаною на магніт.
Шукачі використовуються в декадно-крокових АТС. Є два типи шукачів
– крокові та декадно-крокові.
Крокові шукачі мають електромагніт, ротор, на якому розміщено щітки, і поле ємністю 10, 15, 25 чи 50 виходів. Водночас комутується 5, 6 проводів. У вихідному положенні щітки перебувають у вихідному стані (рис. 5.13). При надходженні струму до електромагніту ротор переміщує щітки на один крок. Номер виходу, з яким з’єднуються щітки, відповідає кількості імпульсів струму, які надходять до електромагніту.
Щітка |
1 |
|
|
Вхід |
|
|
|
|
Поле |
|
|
|
10 (виходи) |
Вхід |
Поле |
|
|
|
|
ЕМ |
|
|
(виходи) |
60 |
60 В |
|
|
ІК |
|
|
|
Рисунок 5.13 – Схеми крокового шукача
Типи шукачів: КШ-11, КШ-17, КШ-25, КШ-50.
Ушукача КШ-11 використовуються 11 виходів, з яких 10 для вмикання розмовних ліній, один – для вмикання сигналу «Зайнято».
Ушукача КШ-17 – 15 виходів для розмовних ліній, один – для вмикання сигналу «Зайнято» і один – для вихідного стану.
КШ-11 та КШ-17 використовуються в декадно-крокових АТС на ступені попереднього пошуку.
Декадно-кроковий шукач має 100 виходів розбитих на 10 декад. Для керування використовуються два електромагніти: піднімальний та обертальний (рис. 5 14).
