Рис. 10.
Диаграмма σb
– εb
в
сжатом бетоне при
Различной длительности загружения.
Свойство бетона, характеризующееся уменьшением с течением времени напряжений при постоянной начальной деформации , называютрелаксацией напряжений.
Природа ползучести бетона объясняется его структурой, длительным процессом кристаллизации и уменьшением количества геля при твердении цементного камня. С течением времени процесс перераспределения напряжений с гелевой составляющей на кристаллический сросток и зерна заполнителей затухает и деформирование прекращается.
Величина деформаций ползучести в конечном итоге не зависит от скорости нагружения образца. Ползучесть бетона увеличивается с ростом напряжений. Загруженный в раннем возрасте бетон обладает большей ползучестью, чем старый. Ползучесть бетона в сухой среде больше, чем во влажной. С увеличением В/Ц и количества цемента на единицу объема бетонной смеси ползучесть возрастает. С повышением прочности зерен заполнителей, повышением прочности бетона, его класса ползучесть уменьшается.
3.6.3. Деформации бетона при многократно повторяющемся действии нагрузки
Многократное повторение действия нагрузки приводит к накапливанию неупругих деформаций (рис. 11). После большого количества циклов эти деформации постепенно выбираются, ползучесть достигает предельного значения, бетон начинает работать упруго.
С каждым последующим циклом кривая зависимости σb – εbпостепенно становится прямой, характеризующей упругую работу. Такой характер работы наблюдается при. При больших значенияхнеупругие деформации начинают неограниченно расти, при этом кривизнаσb – εbменяет знак.

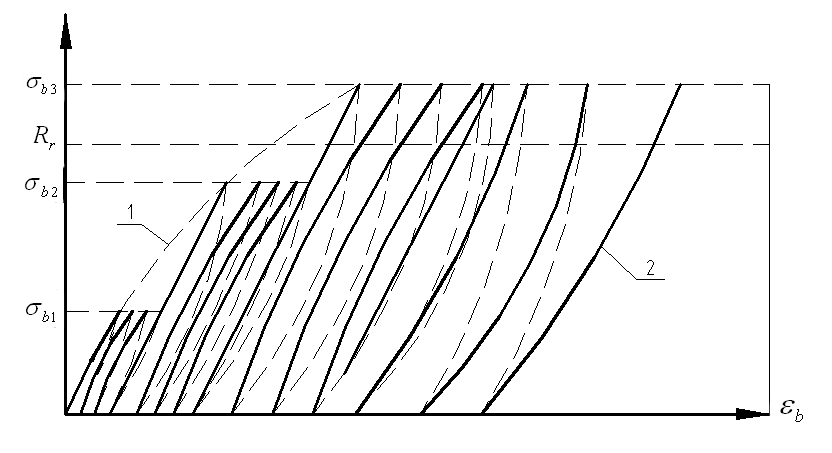

Рис. 11. Диаграмма зависимости между напряжениями и деформациями в бетоне
При многократном повторном загружении бетонного образца:
1 – первичная кривая; 2 – конечная кривая.
3.6.4. Предельные деформации бетона перед разрушением
Это предельная сжимаемость и предельная растяжимость. Зависят от:
прочности бетона;
класса бетона;
состава бетона;
длительности приложения нагрузки.
При сжатии в среднем .
При растяжении в среднем .
При изгибе в крайнем сжатом волокне в среднем .
3.6.5. Модуль деформации
Начальный модуль упругости бетона(рис. 12) при сжатииЕbсоответствует лишь упругим деформациям, возникающим при мгновенном загружении:
.
Модуль полных деформаций бетона(рис.12) при сжатиисоответствует полным деформациям; является величиной переменной:
,
где α – угол наклона касательной к кривой σb – εb в точке с заданным напряжением.
Рис. 12. Схема для
определениямодуля
деформации
бетона.
.
Зависимость между начальным модулем упругости бетона и модулем упругопластичности:
,
где - коэффициент упругопластичных деформаций бетона;ν изменяется от 1 до 0,15.
С увеличением уровня напряжений в бетоне и длительности действия нагрузки коэффициент νуменьшается.
Лекция №4. Арматура
4.1. Виды арматуры
По материалу:
стальная;
стеклопластиковая;
углепластиковая.
По назначению:
рабочая – это арматура, которая определяется расчетом и обеспечивает прочность конструкции;
конструктивная – это арматура, которая также обеспечивает прочность конструктивных элементов и узлов, но расчетом не определяется, а устанавливается из практики проектирования и эксплуатации конструкций;
арматура косвенного армирования – это арматура, устанавливаемая в сжатых элементах в основном в местах больших локальных напряжений, для сдерживания поперечных деформаций;
монтажная – арматура, служащая для обеспечения проектного положения рабочей и равномерного распределения усилий между отдельными стержнями рабочей арматуры.
По способу изготовления:
стержневая, горячекатаная (d= 6…40 мм);
проволочная, холоднотянутая (d= 3…6 мм).
По виду поверхности:
гладкая;
периодического профиля (рифленая).
По способу применения:
напрягаемая, подвергнутая предварительному натяжению до эксплуатации;
ненапрягаемая.
По изгибной жесткости:
гибкая (стержневая и проволочная);
жесткая (из прокатных профилей).
По способу упрочнения:
термически упрочненная, т.е. подвергнутая термической обработке;
упрочненная в холодном состоянии – вытяжкой или волочением.
