Аппаратный кейлоггер с передачей информации по радиоканалу состоит из модуля перехвата, передающего или запоминающего блоков и блока управления. Питание кейлогге-ра осуществляется от интерфейса клавиатуры.

Модуль перехвата осуществляет перехват сигналов, передаваемых от клавиатуры в системный блок при нажатии клавиши. Перехваченные сигналы в цифровом виде передаются по радиоканалу на приёмный пункт, где в реальном масштабе времени восстанавливаются и отображаются на экране компьютера в виде символов, набираемых на клавиатуре.

Блок дистанционного управления предназначен для приёма сигналов дистанционного включения и выключения закладного устройства и установления параметров работы передающего устройства.

Приёмный комплекс состоит из радиоприёмного устройства, специального модемного модуля (модема), ПЭВМ типаnotebook и специального программного обеспечения.

Для передачи информации наиболее часто используется UHF - диапазон. Например, аппаратный кейлоггер KS-1работает на частоте 434,0005 МГц, а кейлоггер BE24 Т - в диапазоне частот от 300 до 306 МГц [11]. При передаче информации используется частотная манипуляция (FFSK) сигнала. Мощность передатчика может составлять от 1-20 мВт до 50-100 мВт, что обеспечивает передачу информации на дальности от 50 до 500 м и более.

Аппаратные кейлоггеры имеют небольшие размеры и весят несколько грамм. Например, кейлоггер BE24 Т имеет размеры 48x16x4 мм [11].

На рис. 17 представлен внешний вид аппаратного кейлоггера, осуществляющего передачу перехваченной информации по радиоканалу, и специального приёмного устройства, на рис.18 - схема его применения [11].

Некоторые аппаратные кейлоггеры для передачи информации используют канал Bluetooth. Внешний вид одного из таких кейлоггеров представлен на рис. 19 [15].

Аппаратные кейлоггеры, осуществляющие запись перехваченной информации на flash-память, состоят из датчика, осуществляющего перехват сигналов, передаваемых от клавиатуры в системный блок при нажатии клавиши, микроконтроллера и flash-памяти [12, 14].

Такие аппаратные кейлоггеры работают под управлением любой операционной системы. Они не требуют дополнительного питания (питание осуществляется от клавиатуры ПЭВМ). Запись информации осуществляется наflash-память объёмом от 64 кБ до 2 ГГб. При объёме памяти 1 МГб обеспечивается запись до 2000000 нажатий клавиш или 500 страниц текста. Записываемая на flash-память информация шифруется с использованием 128-битного ключа [12, 14].

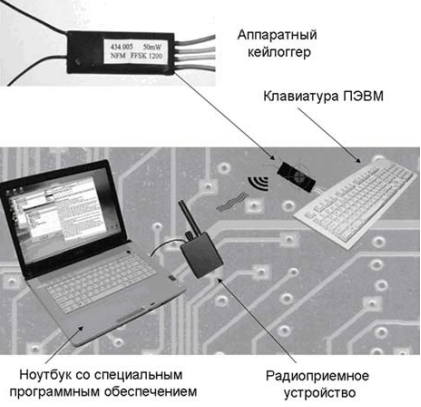

Рис. 18. Перехват информации, вводимой с клавиатуры ПЭВМ,  аппаратным кейлоггером с передачей информации по радиоканалу

Рис.19. Аппаратный кейлоггер BT PS/2 Extended с передачей данных по каналу Blutooth:  а) - вид спереди; б) - вид сбоку

Кейлоггеры выпускаются в виде переходных разъёмов или удлинителей, подключаемых в разрыв кабелей, соединяющих клавиатуру и системный блок (рис. 20). Их установка не требует специальных навыков и может быть произведена в считанные секунды (рис. 21-23) [12, 14].

При наличии большого количества различных кабелей, подключённых к системному блоку ПЭВМ, обнаружить факт установки кейлоггера довольно трудно.

Аппаратные закладки для перехвата информации, выводимой на принтер, устанавливаются в корпусе принтера и по принципу работы аналогичны аппаратным закладкам, рассмотренным выше.

Аппаратные закладки для перехвата информации, записываемой на жёсткий диск ПЭВМ, являются наиболее сложными из рассмотренных выше. Они состоят из блока перехвата, блока обработки, передающего блока, блока управления и блока питания (преобразователя AC/DC). Они скрытно устанавливаются в системном блоке ПЭВМ и контактно подключаются через специальный блок перехвата к интерфейсу, соединяющему жёсткий диск с материнской платой. Перехватываемые сигналы поступают в блок специальной обработки, включающий специализированный процессор, где осуществляется их обработка по специальной программе. Файлы с заданным расширением (например, *.doc) записываются в оперативную или flash память. По команде управления записанная в памяти информация в цифровом виде по радиоканалу или сети 220 В передаётся на приёмный пункт, где в виде отдельных файлов записывается на жёсткий диск для дальнейшей обработки.

Рис. 20. Внешний вид аппаратных кейлоггеров,  осуществляющих запись перехваченной информации на flash-память

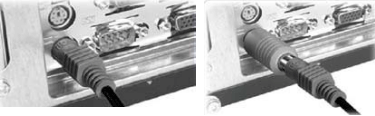

Рис. 21. Подключение кейлоггера, выполненного в виде переходного разъёма,  к четырехпроводному (PS/2) интерфейсу клавиатуры

Рис. 22. Подключение кейлоггера, выполненного в виде  переходного разъёма, к USB- интерфейсу клавиатуры

Рис. 23. Подключение кейлоггера, выполненного в виде переходного разъёма с PS/2 на USB разъём (а)  и кейлоггера, выполненного в виде удлинителя кабеля клавиатуры, к USB- разъёму системного блока

Питание закладного устройства осуществляется от сети 220 В через блок питания.

Приёмный комплекс состоит из радиоприёмного устройства, модема, ПЭВМ типа notebook и специального программного обеспечения.

Таким образом, перехват информации, обрабатываемой средствами вычислительной техники, может осуществляться путём:

• перехвата побочных электромагнитных излучений, возникающих при работе СВТ;

• перехвата наводок информативных сигналов с соединительных линий ВТСС и посторонних проводников;

• перехвата наводок информативных сигналов с линий электропитания и заземления СВТ;

•  «высокочастотного облучения» СВТ; внедрения в СВТ закладных устройств.
