Технические данные кормораздатчика ргк-700 (ргк-900)
Емкость бункера, куб.м/кг |
1,15/700 |
Производительность по выдаче корма, кг/с |
0-2,2 |
Габаритные размеры | |
Длина, м |
3,85 |
Ширина, м |
3,185 |
Высота, м |
2 |
Загрузчик сухих кормов ПК-3,2 предназначен для кормления рыбы и загрузки маятниковых автокормушек «Рефлекс». Технические данные приведены в таблице 11.
Таблица 11
Технические данные загрузчика сухих кормов пк-3,2
Грузоподъемность , кг |
3200 |
Производительность, т/ч |
5-6 |
Скорость хода , км/час |
7 |
Габаритные размеры, м |
9,7-3-2,1 |
Для контроля поедания корма как выданного из самокормушек, так и розданного на кормовые места с других кормораздатчиков, целесообразно использовать контрольные гофрированные столики, наличие корма на которых можно определить визуально с помощью смотровой трубы. Труба опускается смотровым стеклом в воду на расстоянии 30-50 мм от кормового столика, что создает хорошую видимость корма на нем и позволяет оперативно корректировать норму раздаваемого корма.
Для отлова контрольных проб рыбы в небольших по площади прудах можно использовать кормовые столики с сетными фартуками (рис. 11), которые опускаются при облове сконцентрированной на кормовом столике рыбы

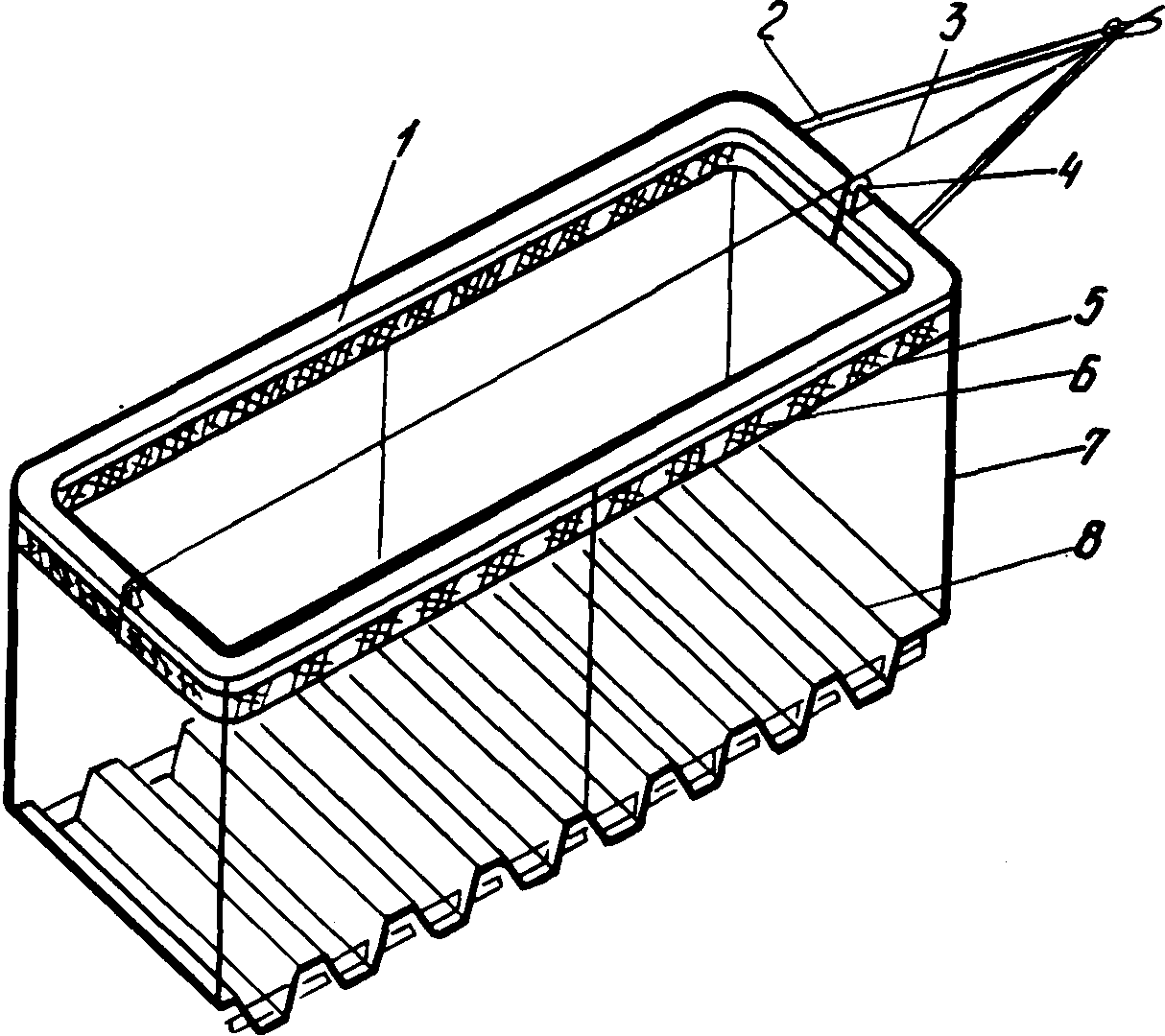

Рисунок 11. Кормовой столик с сетчатым фартуком:
1- плавучая рамка; 2 - буксирная рамка; 3 фал для фиксации рамки фартука; 4 - направляющий ролик, 5 - рамка сетчатого фартука; 6 сетчатый фартук в сборе. 7 - гибкие тяги; 8 гофрированный столик.
Для периодической очистки кормовых мест от остатков корма целесообразно использовать сифонный отборник. Такого же типа устройство можно использовать для сбора осадков из бассейнов и лотков.
Сборник осадков из лотков (рис.12). Для сбора осадков из бассейнов и лотков используется устройство, напоминающее утюг. Для работы таких отборников осадков не требуется внешней энергии. Работа с устройством обеспечивается одним рабочим. Масса устройства не превышает 3 кг.

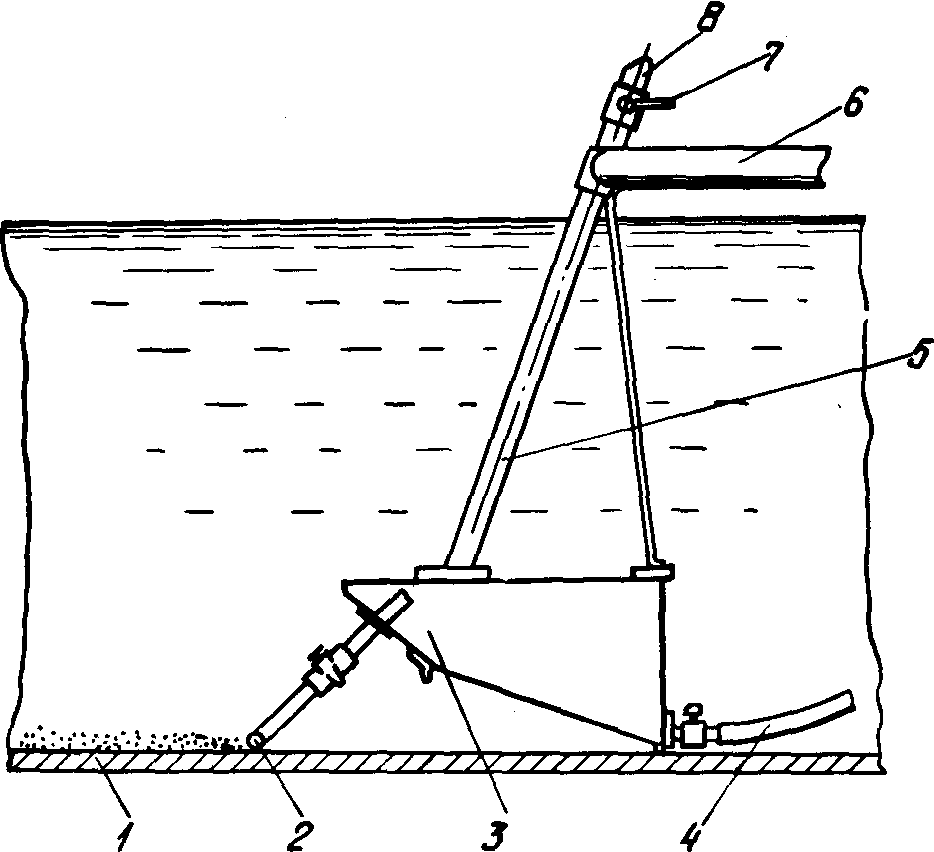

Рисунок 12. Сборник осадков из лотков
1 - корпус лотка; 2 - заборная щетка; 3 -емкость; 4 - сливной шланг; 5 - воздухопровод; 6 - ручка; 7 - воздушный вентиль; 8 - сигнальный свисток
Контейнер-кормовоз КК-12 Н17-ИТБ. Предназначен для бестарной перевозки гранулированных комбикормов, загрузки их в береговые бункера и склады рыбхозов.
Механизмы, применяемые при удобрении прудов
Для механизации внесения органических удобрений во многих хозяйствах используют грейферные погрузчики, самосвалы, навозоразбрасыватели (рис.13–15). Для внесения минеральных удобрений, особенно по воде, применяют различные средства и приспособления в зависимости от организации этих работ. В некоторых рыбхозах организована поставка жидких удобрений на транспорте предприятия из которого удобрение вносится непосредственно в пруд с берега.
В тех районах, где удобрение поставляется в гранулированном виде, его необходимо растворять. Для этих целей используются различные растворные участки. Необходимо помнить, что выбор места строительства растворного узла должен быть согласован с санитарными службами района.
Рисунок 13. Комплекс растворного участка с башенным растворителем: 1 - удобрение на складе; 2 - электротельфер; 3 - поворотная площадка; 4 - приемник транспортера; 5 - транспортер; 6 - емкость для раствора; 7 - мешалка; 8 - слив раствора; 9 - слив нерастворенного остатка.

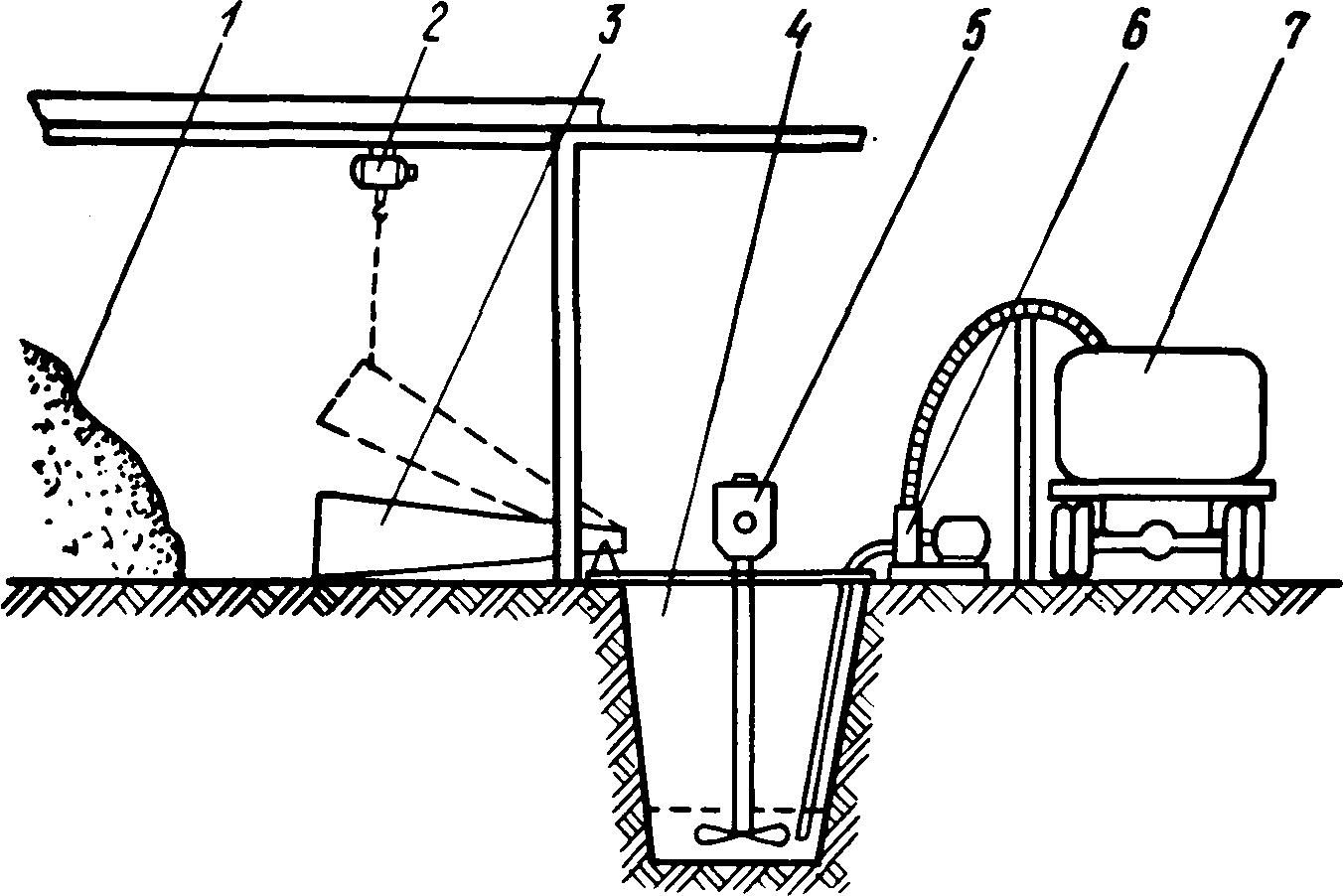

Рисунок 14. Комплекс растворного участка с шахтой: 1 - удобрения на складе; 2 - электротельфер; 3 - поворотная площадка; 4 - растворная шахта (на 2-3 м3); 5 - мешалка; 6 - насос; 7 - емкость под раствор.
В качестве растворного комплекса может быть использован растворовоз на базе автомашины ЗИЛ-130. При этом надо установить насос для разбрасывания раствора.
Внесение раствора удобрений с берега не всегда отвечает технологическим требованиям, в связи, с чем возникает необходимость в создании устройств для внесения раствора по воде. Для этих целей используются лодки, из которых залитый раствор выливается в настоящее время совками или различного рода сифонными устройствами.
Рисунок 15. Навесное приспособление сифонного типа на лодку для внесения раствора удобрений:1 - заборный трубопровод; 2 - площадка крепления приспособления к лодке; 3 - заливная воронка; 4 - вентиля; 5 - сливной трубопровод.
Приспособление навешивается на борт или кранцевую доску лодки. Заборный шланг располагается в лодке, а сливной за бортом. При движении раствор удобрения поступает из лодки в пруд. Масса приспособления не превышает 10 кг, и оно может быть изготовлено силами хозяйства. Внесение удобрений в нормативных размерах обеспечивает повышение продукции на 30-40%.
