И. В. ТАРАБИН

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ КУРСОВОГО ПРОЕКТА ПО ДИСЦИПЛИНЕ

«ЭЛЕКТРОСНАБЖЕНИЕ ПРЕДПРИЯТИЙ И ЭЛЕКТРОПРИВОД»

Часть 1

ОМСК 2011

0

Министерство транспорта Российской Федерации Федеральное агентство железнодорожного транспорта Омский государственный университет путей сообщения

_____________________________

И. В. Тарабин

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ КУРСОВОГО ПРОЕКТА ПО ДИСЦИПЛИНЕ

«ЭЛЕКТРОСНАБЖЕНИЕ ПРЕДПРИЯТИЙ И ЭЛЕКТРОПРИВОД»

Часть 1

Утверждено редакционно-издательским советом университета

Омск 2011 1

УДК 621.311(075) ББК 31.23я73

Т19

Методические указания к выполнению курсового проекта по дисциплине «Электроснабжение предприятий и электропривод». Часть 1 / И. В. Та-

рабин; Омский гос. ун-т путей сообщения. Омск, 2011. 44 с.

Курсовой проект по дисциплине «Электроснабжение предприятий и электропривод» является базовым проектом при дипломном проектировании по академическим темам, поэтому его подготовке и выполнению в учебном процессе придается большое значение.

В указаниях описан расчет электрических нагрузок на всех уровнях системы электроснабжения, произведено определение центра электрических нагрузок, предложена методика расчета компенсации реактивной мощности.

Предназначены для студентов, изучающих дисциплину «Электроснабжение предприятий и электропривод» при обучении по специальности 140106 «Энергообеспечение предприятий» по направлению подготовки дипломированного специалиста 650800 «Теплоэнергетика» очной формы обучения.

Библиогр.: 9 назв. Табл. 25. Рис.10.

Рецензенты: доктор техн. наук, профессор В. М. Лебедев; канд. техн. наук, доцент П. В. Беляев.

© Омский гос. университет путей сообщения, 2011

2

ОГЛАВЛЕНИЕ



Введение ………………………………………………………………………….

5

1. Задание на проектирование и исходные данные для расчета……………...

6

2. Расчет электрических нагрузок системы электроснабжения……….......…

21

2.1. Расчет электрических нагрузок ремонтно-механического цеха………

21

2.2. Расчет электрических нагрузок по уровням системы электро-



снабжения………………………………………………………………………...

25

2.2.1. Расчетные нагрузки цехов………………………………………...........

25

2.2.2. Определение расчетных нагрузок цехов на напряжение рас-



пределения……………………………………………………………………….

28

2.2.3. Определение расчетных нагрузок на шинах низшего напря-



жения распределительного пункта и пункта приема электроэнергии……….

30

2.2.4. Расчетные нагрузки на высшем напряжении пункта приема



электроэнергии……………………………………………………………….…

32

2.2.5. Определение пиковых нагрузок………………………………….…….

33

3. Определение центра электрических нагрузок……………………...……….

34

3.1. Построение картограммы нагрузок предприятия……………………….

34

3.2. Расчет центра электрических нагрузок…………………………….........

35

4. Выбор компенсирующих устройств и мест их установки……………….…

36

Библиографический список………………………………………..…………....

39

Приложение. Показатели электрических нагрузок…………….………………

40

3

4

ВВЕДЕНИЕ

Изучение дисциплины «Электроснабжение предприятий и электропривод» является основной при подготовке инженеров по специальности 140106. Курсовой проект по данной дисциплине является базовым проектом при дипломном проектировании по академическим темам.

Основная задача курсового проектирования - дать возможность студентам самостоятельно и осмысленно применить при проектировании теоретические знания, полученные при изучении специальных дисциплин.

Одной из главных проблем при проектировании предприятия для нужд современной промышленной энергетики является рациональное построение систем электроснабжения (СЭС) предприятия, нужное для безотказной, надежной, экономичной и стабильной его работы.

Рациональное построение СЭС предприятия включает в себя решение следующих задач: определение расчетных нагрузок узлов системы; выбор схем и значений рационального напряжения систем питания и распределения, места размещения питающих и распределительных подстанций, средств компенсации реактивной мощности и места их размещения, современного оборудования; обеспечение требуемой надежности питания потребителей.

Курсовой проект оформляется в виде расчетно-пояснительной записки на листах бумаги формата А4. Графическая часть проекта (построение картограммы нагрузок предприятия, определение центра электрических нагрузок) должна быть выполнена с применением специализированных графических редакторов (AutoCAD, Компас и др.). Это обусловлено требованиями, предъявляемыми в современных условиях к инженеру-проектировщику, и использованием компьютерных программ для выполнения проектно-конструкторских работ в различных отраслях деятельности. Пояснительная записка должна включать в себя титульный лист, задание, реферат, содержание, введение, описание технологического процесса выбранного предприятия, основную часть, заключение, список использованных источников.

5

1. ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ И ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА

Задание на учебный проект выбирается студентом самостоятельно исходя из номера его шифра, указанного в зачетной книжке. Шифр состоит из трех цифр, согласно которым выбираются генеральный план промышленного предприятия с расположением и конфигурацией цехов и других объектов заводского хозяйства, изображенный в соответствующем масштабе, и отрасль, к которой относится заданное предприятие.

При проектировании систем электроснабжения необходимо учитывать климатические условия местности, где находится объект, и характеристику окружающей среды на его территории.

При изучении технологического процесса предприятия необходимо установить возможные последствия перерыва электроснабжения для обоснования категории электроприемников в отношении надежности электроснабжения согласно ПУЭ [1], в том числе отметить наличие электроприемников (ЭП) особой группы первой категории. Результаты анализа технологического процесса рекомендуется занести в таблицу (табл. 1.1).

Таблица 1.1

Характеристика технологического процесса предприятия

Номер цеха

Наименование

Категория ЭП

Характеристика

по плану

Цеха

по надежности

производственной





электроснабжения

среды









Знание технологического процесса производства предприятия дает возможность получения дополнительной полезной информации к исходным данным на проектирование для обоснованного принятия решений при выборе оборудования, схем электроснабжения (как отдельных цехов, так и предприятия в целом) и конструктивного исполнения электроустановок.

Таким образом, только после полного анализа технологического процесса производства можно приступить к проектированию системы электроснабжения заданного предприятия.

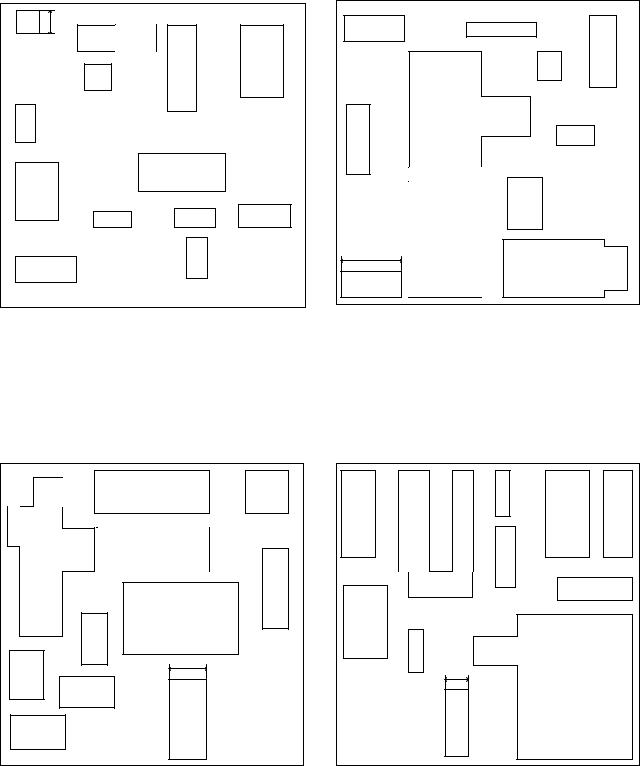

Выбор варианта генерального плана завода осуществляется по второй цифре шифра. Номера вариантов представлены на рис. 1.1 1.10.

6

Вариант № 1

Рис. 1.1

Вариант № 3

Рис. 1.3

Вариант № 2

Рис. 1.2

Вариант № 4

Рис. 1.4

7

Вариант № 5

Рис. 1.5

Вариант № 7

Вариант № 6

Рис. 1.6

Вариант № 8

Рис. 1.7

8

Рис. 1.8



Вариант № 9





1







2

3



12

13



4











7





6









9

5

90 м







14



11





8











10



Вариант № 0

Рис. 1.9















Рис. 1.10





Выбор параметров энергосистемы определяется по табл. 1.2.

























Таблица 1.2



Выбор параметров энергосистемы





































Наименование





Номер варианта (по первой цифре шифра)





параметра

1

2



3

4

5

6



7

8



9

0

Мощность энерго-

1500

1340



1000

1300

2100

1835



1680

1950



2010

1440

системы, МВт



























Напряжение пита-

220

110



220

110

110

220



110

110



220

110

ния, кВ



























Сопротивление

0,57

0,32



0,45

0,64

0,34

0,53



0,42

0,48



0,58

0,46

cистемы XС, о. е.



























Расстояние от под-

12

7



15

10

8

23



17

19



25

14

станции энергоси-



























стемы до завода, км



























Выбор типа предприятия производится по третьей цифре шифра (табл. 1.3 - 1.12), согласно которой выбирается номер задания. Таким образом, формируются тип, назначение и нагрузка как предприятия в целом, так и его цехов.

9
