Исследование параметров схемы при изменении номинала резисторов r1.
В исследовании параметров схемы, сначала анализировал отклик схемы, относительно изменений параметров резистора R1, RC-цепочки.
Резистор R1 предназначен для разряда гасящего конденсатора С1 при отключении устройства от сети. Подключают резистор в схему для ограничения зарядного тока через конденсатор. На резисторе рассеивается значительная активная мощность, и он должен иметь допустимую мощность не менее 5 Вт.
Менял номинал резистора RC-цепочки от 1МОм до 1,45МОм .Предоставляю Выходные характеристики прибора в порядке изменения номинала резистора R1:

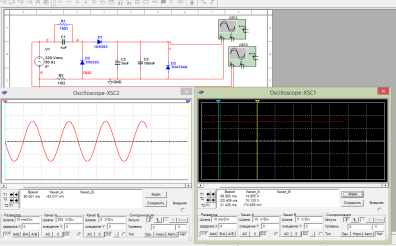

R1=1 МОмR1=1,1 МОм
R1=1,15 МОм
R1=1,2 МОм
R1=1,25 МОм
R1=1,3 МОм
R1=1,37МОм
R1=1,4 МОм
R1=1,45 МОм

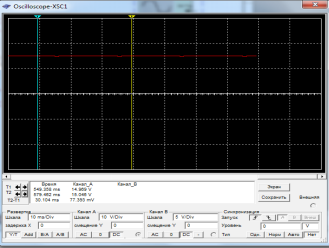

В следствие проделанного исследования с R1 было замечено , что на интервале времени 540-580 мс , с изменением номинала R1 с 1МОм до 1,45МОм ,выходное напряжение источника питания изменялось в районе 14,968 В—15,046 В , т.е. определенных изменений не наблюдалось.
При коротком замыкании R1, конденсатор мгновенно зарядился ,и сразу в период времени 99мс, на выходе наблюдаем напряжение в 15 В.
Исследование параметров схемы при изменении номинала конденсатора с1.

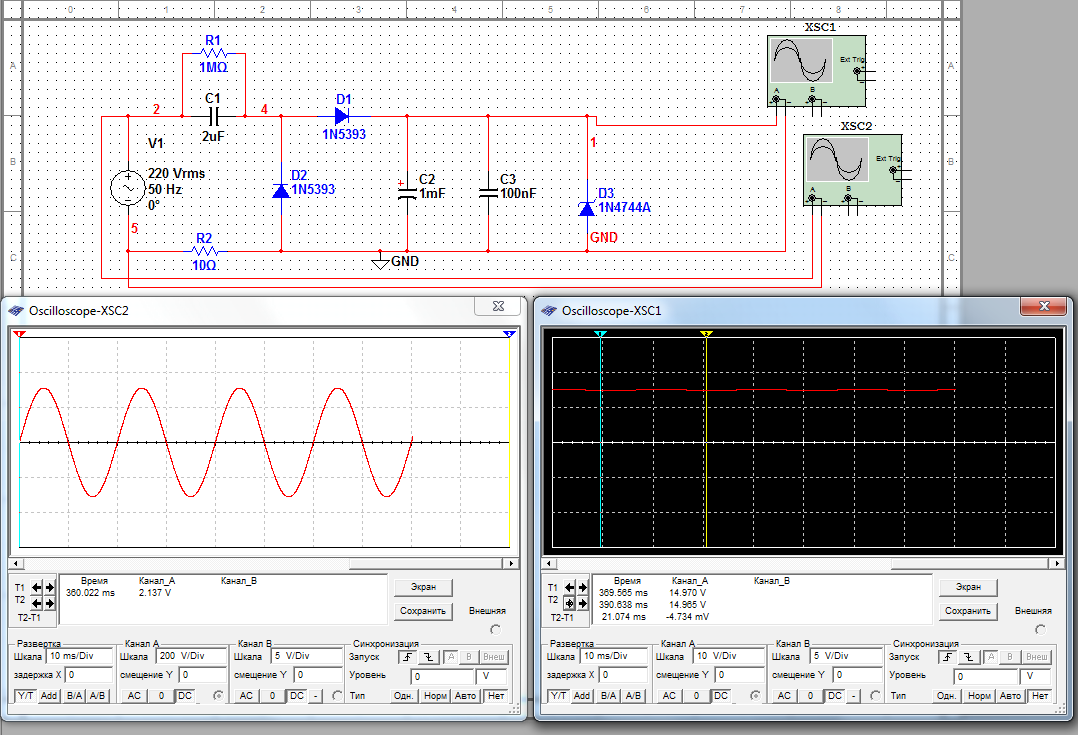

Проанализируем конденсатор С1 , входящий в RC-цепочку, изменяя его номинал от 1 мкф до 7,5 мкф. Сначало смотрел изменения , относительно промежутка работы прибора на 370 мс. В следствие чего было замечено , что на данном участке времени с изменением емкости конденсатора, прибор работает стабильно на напражении 14,96 –14,97 В. Этот факт хорошо заметен на следующий картинках:
С1=1,2мкф
С1=1,3мкф
С1=1,4 мкф

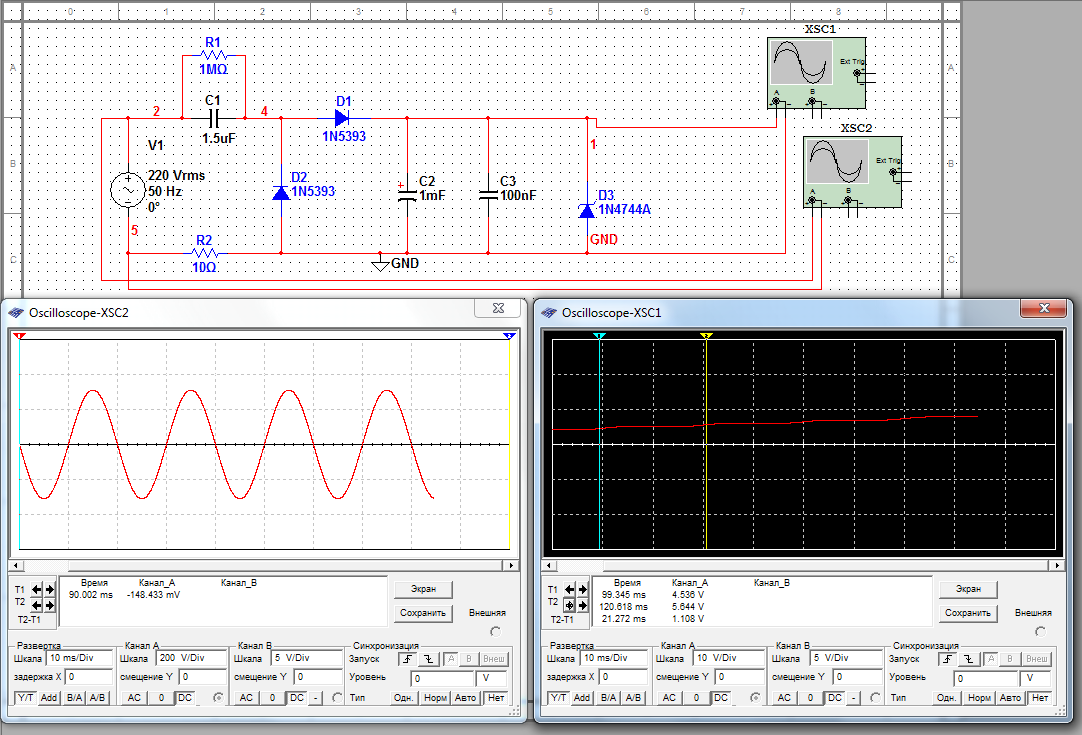

С1=1,5мкф
С1=1,6мкф
С1=1,8мкф
С1=2,0мкф
С1=2,2мкф
С1=2,5мкф
С1=3,0мкф
С1=3,9мкф
С1=4,7мкф
С1=6,0мкф

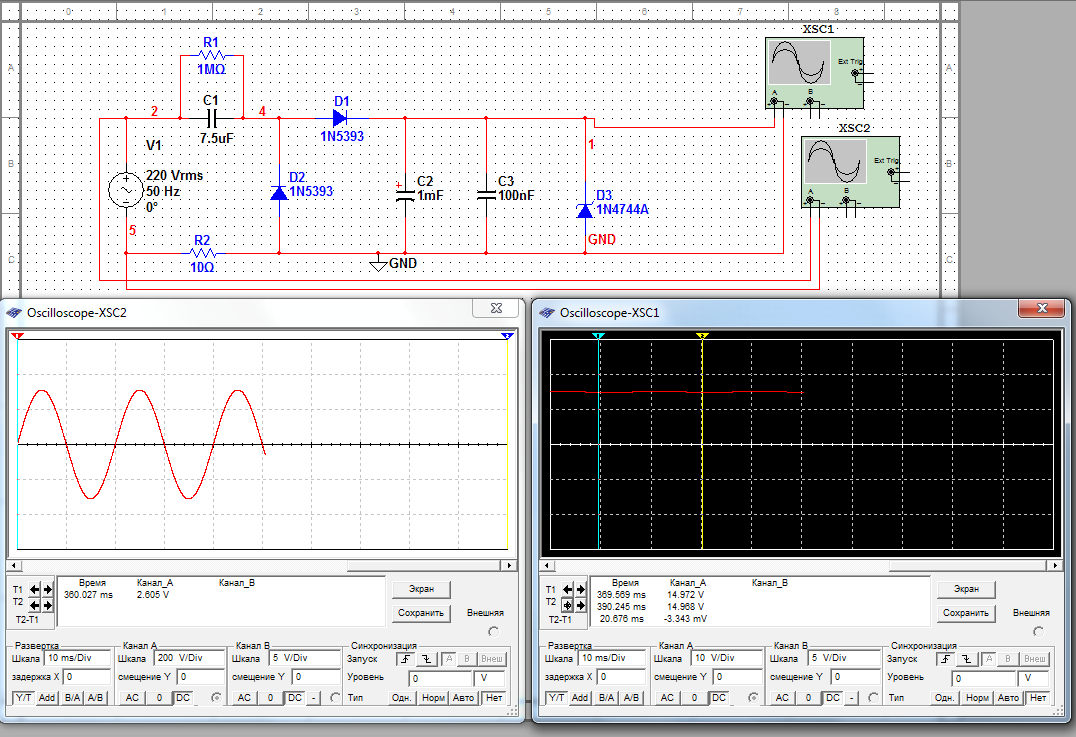

С1=7,5мкф
Во время исследования первого этапа ,изменений номинала конденсатора С1 , было замечено, что изменение параметров конденсатора влияют на его время заряда. То есть чем больше емкость С1, тем быстрей заряжается конденсатор , и тем быстрей напряжение растет к выходному напряжению 15 В. Рассматриваем изменения на интервале времени 99—120мс.
С1=1,5мкф

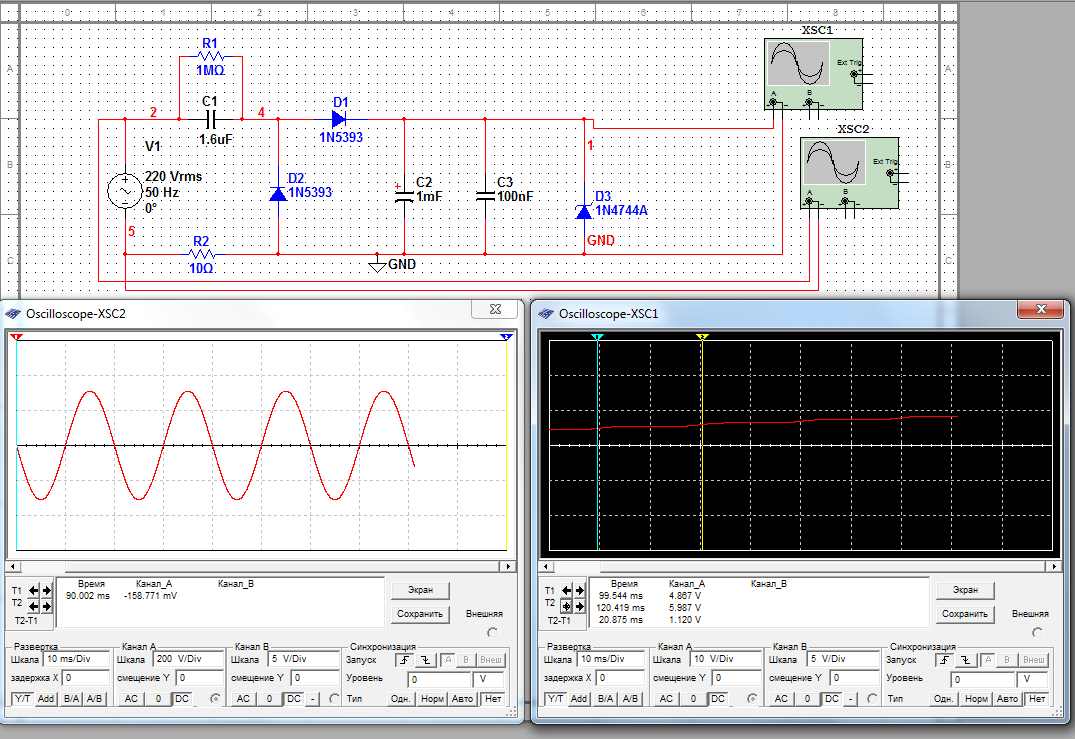

С1=1,6мкф
С1=1,8мкф

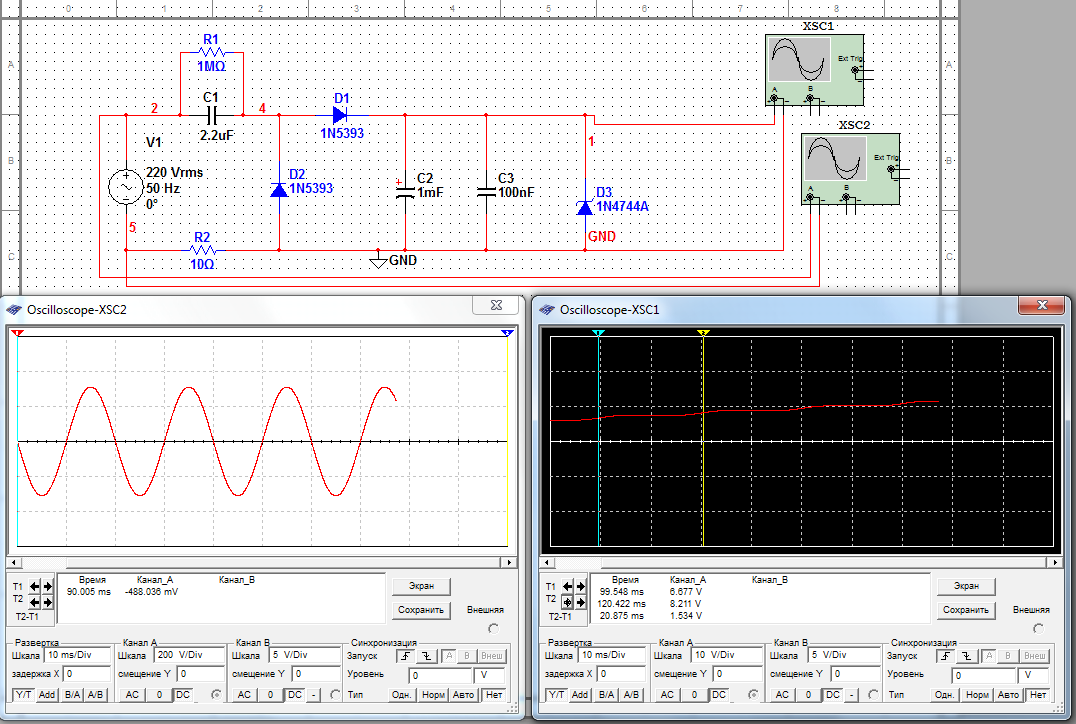

С1=2,2мкф

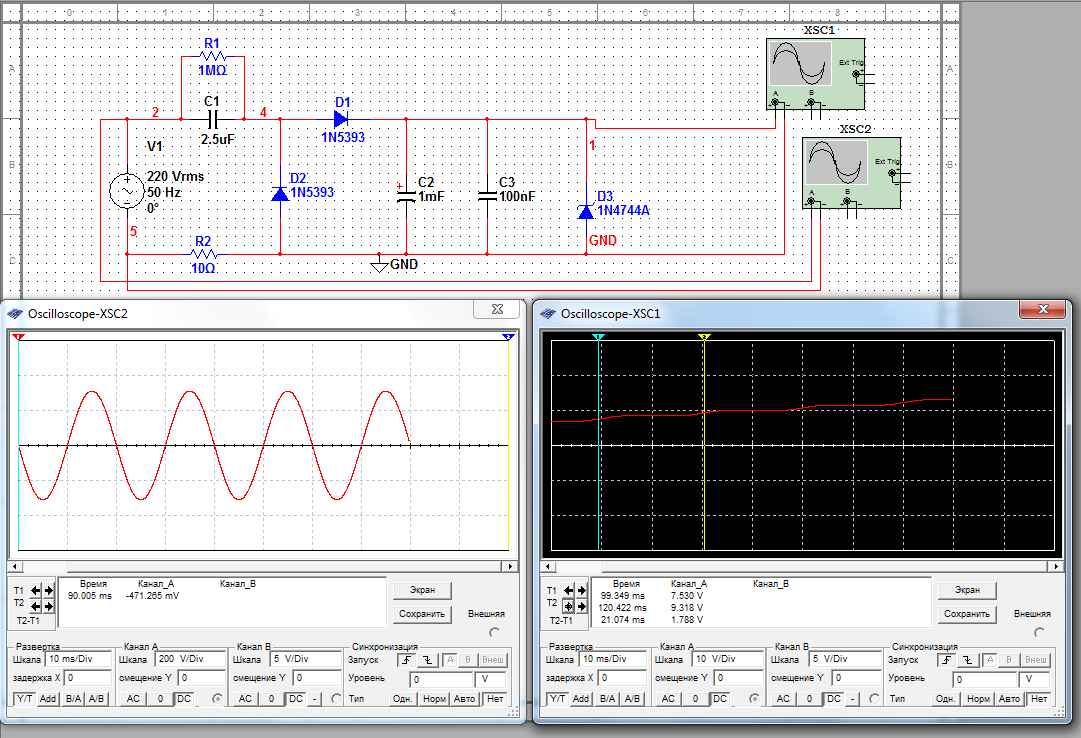

С1=2,5мкф
С1=3,0мкф
С1=3,9мкф
С1=4,7мкф
С1=6,0мкф
С1=6,8мкф

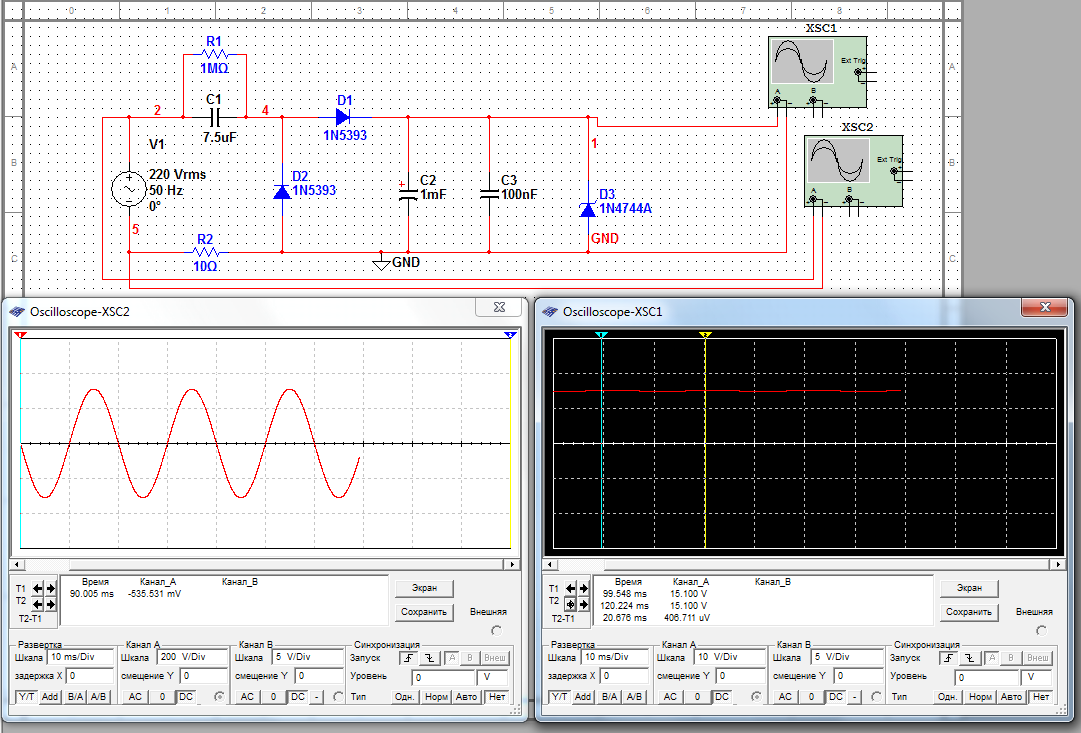

С1=7,5мкф

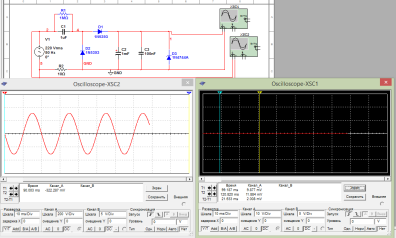

При КЗ на конденсаторе С1, напряжение на выходе схемы моментально возросло до 15 В :

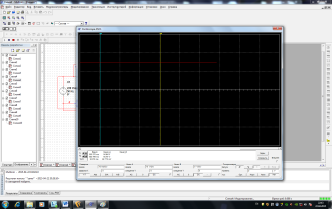

При обрыве данного конденсатора, на выходе схемы не наблюдаем генерацию:
Исследование параметров схемы при изменении номинала конденсатора с2.
Следующим этапом исследования стал однополярный конденсатор С2. Полярный конденсатор предназначен для гашения и фильтрации сетевых помех.
Номинал конденсатора по схеме равен 1мф и на выходе видим данную ситуацию:
Изменял параметры конденсатора С2 в интервале от 100мкф до3,1мф. Картинки выходных характеристик предоставлены ниже:

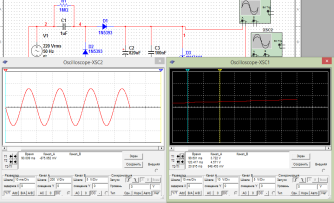

С2=100мкф
С2=200мкф
С2=400мкф
С2=500мкф
С2=550мкф

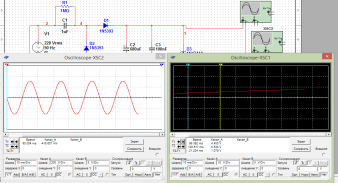

С2=680мкф
С2=820мкф
С2=1,1 мф
С2=1,2 мф
С2=1,3 мф

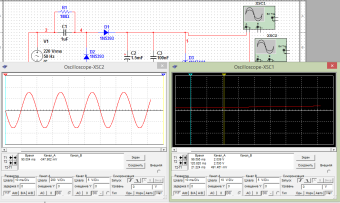

С2=1,5 мф

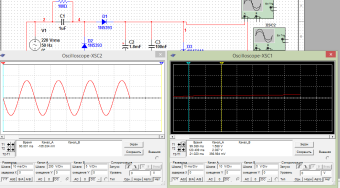

С2=1,6 мф
С2=1,8 мф
С2=2,4 мф
С2=2,7 мф
С2=3,1 мф
В следствие чего заметил, чем больше емкость однополярного конденсатора, тем медленней он заряжается.
При коротком замыкании С2, выходной сигнал отсутствует:
Создав имитацию обрыва на С2, видим выходной сигнал ,в виде прямоугольного импульса:
