8.4 Поворот
Поворотосуществляется относительно центральной точки (начало координат на рис. 8.6) на заданный угол. Обратите внимание на то, что угол отсчитывается против часовой стрелки относительно горизонтального направления вправо (как полярные углы). |
|

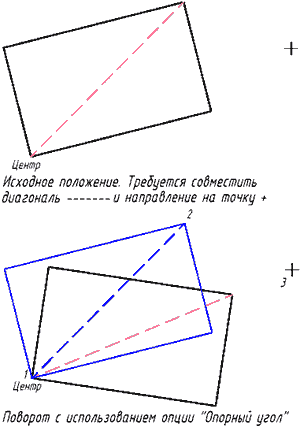

Зачастую требуется указать графически угол поворота (например, необходимо совместить конкретное направление в объекте с конкретным направлением на чертеже). В этом случае используется опция «Опорный угол». На рисунке 8.7 показан пример совмещения диагонали прямоугольника при повороте его вокруг одной из вершин с направлением к точке. Штриховыми линиями показано исходное положение объекта и диагональ; цифрами указана последовательность указания точек опорного угла. |
|
8.5 Масштабирование

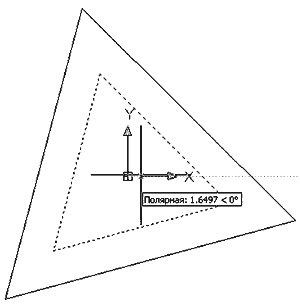

Масштабирование— это пропорциональное увеличение всех геометрических размеров объекта в заданное число раз. Масштабирование производится относительно базовой точки, которая остается неподвижной. В примере, приведенном на рис. 8.8 масштабирование полилинии (треугольник) осуществляется относительно начала координат. После задания базовой точки масштабирования необходимо задать коэффициент масштабирования. |
|

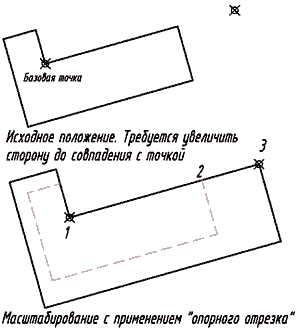

Аналогично команде «Поворот», у команды «Масштабирование» существует опция «Опорный отрезок». Эта опция позволяет графически задать длину исходного отрезка на объекте и требуемую величину этого отрезка после масштабирования. Коэффициент вычисляется автоматически. На рисунке 8.9 приведен пример, когда объект увеличивается относительно базовой точки таким образом, что одна из сторон вытягивается до точки. Цифрами показан порядок указания точек при определении базового отрезка. |
|
8.6 Зеркало
Зеркало— это процесс отражения выбранных объектов относительно указанной прямой. Прямая задается по двум точкам. Единственной опцией данной команды является возможность удаления исходных объектов. В примере, показанном на рис. 8.10 объекты отражаются относительно вертикальной осевой линии. |
|
8.7 Подобие
Подобие— это процесс построения эквидистантных объектов на заданном расстоянии. Необходимо задать расстояние, выбрать объект и указать, в какую сторону стоится эквидистанта. На рисунке 8.11 показано применение команды «подобие» к замкнутому контуру. Обратите внимание на то, что после применения данной команды приходится «вручную» замыкать контур, т. к. команда «подобие» не соединяет между собой линии. (На рис. 8.11 исходный контур выделен.) |
|
