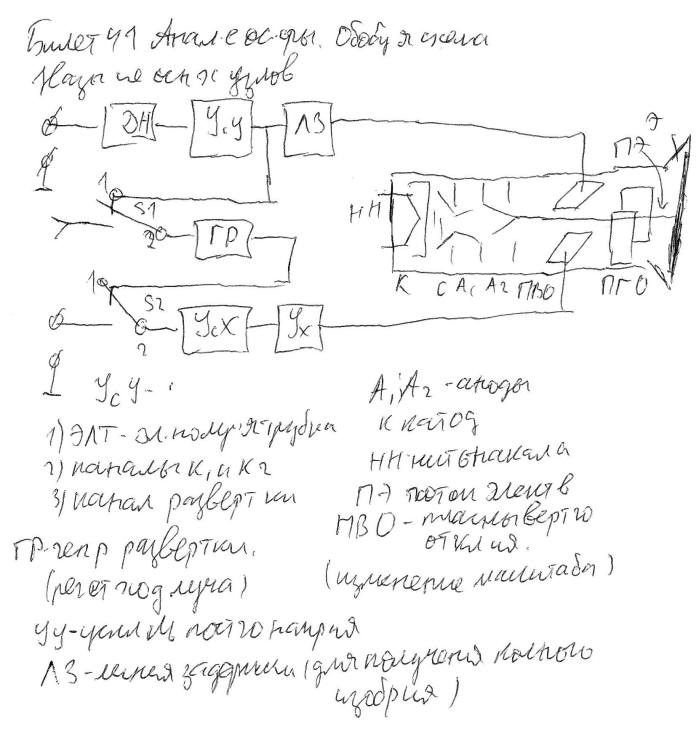

43. Режимы развёртки в осциллографе. Синхронизация (л.р. «Осциллографы и их применение»).

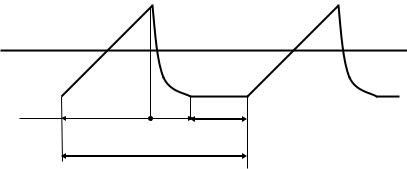

Tp

t1-время ожидания запуска генератора t2-время обратного хода луча tp-время развертки рабочего хода

При исследовании периодических напряжений изображение на экране будет неподвижным и удобным для наблюдения, если во время каждого прямого хода луча светящееся пятно движется по одной и той же траектории. Это возможно лишь в том случае, когда начало развертки т.е. начало движения луча слева направо и период напряжения развёртки Tр равен или в целое число раз больше периода исследуемого напряжения. Регулируя время рабочего хода tр и время ожидания t1, можно изменять период Tр и, следовательно, добиваться неподвижности изображения (время обратного хода луча не регулируется).

На практике периоды исследуемого и развёртывающего напряжений обычно нестабильны. Вследствие этого изображение на экране АЭ будет перемещаться. Для получения неподвижного изображения осуществляется жёсткая связь (синхронизация) между периодами исследуемого и развёртывающего напряжений.

внутренняя синхронизация

Идея синхронизации в режиме непрерывной развёртки, когда t1= 0, заключается в том, что прямой ход луча принудительно заканчивается при вполне определённом мгновенном значении исследуемого напряжения. При этом малое изменение периода исследуемого напряжения автоматически ведёт к соответствующему изменению периода развёртывающего напряжения. Для осуществления синхронизации исследуемое напряжение, подаётся на управляющий вход генератора развёртки.

внешняя синхронизация

Синхронизация может также осуществляться от внешнего источника напряжения, частота которого совпадает с частотой исследуемого напряжения или меньше её в целое число раз.
