.pdf24. Идеальный операционный усилитель. Двухполупериодный выпрямитель на основе идеального операционного усилителя. Назначение, принцип действия.
Св-ва АДВ:
1)Очень большое вх. сопр.(т.к. неинверт.) (нужно, чтобы погр. взаимод. была меньше)
2)По выходе является источником тока ( ток не зависит от нагрузки).
Операционный усилитель - усилитель эл. сигн., предназначеный для выполнения различных операций над аналоговыми велич. при работе всхеме с отриц. обратной связью.

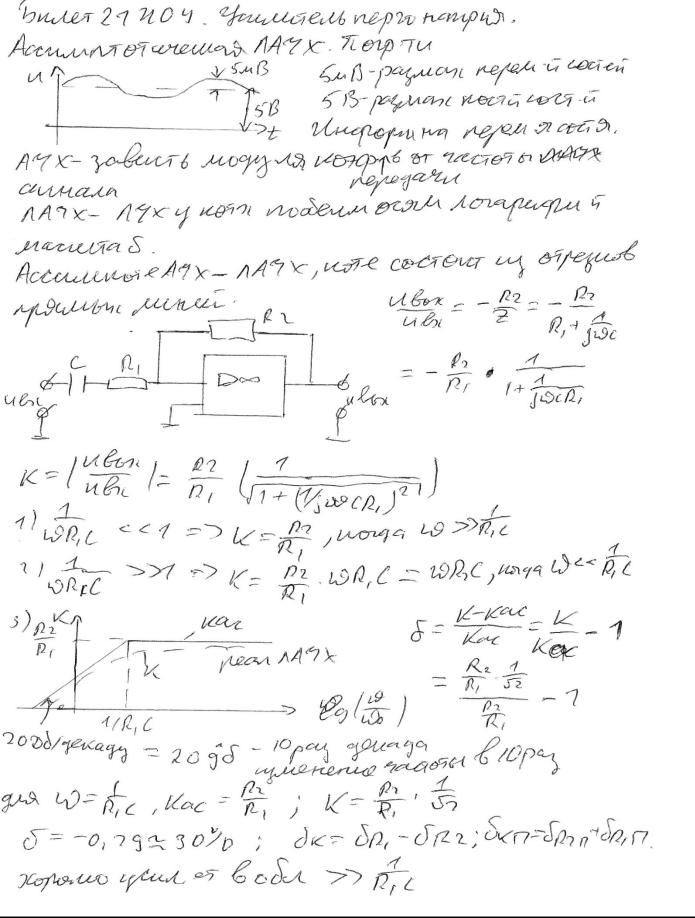

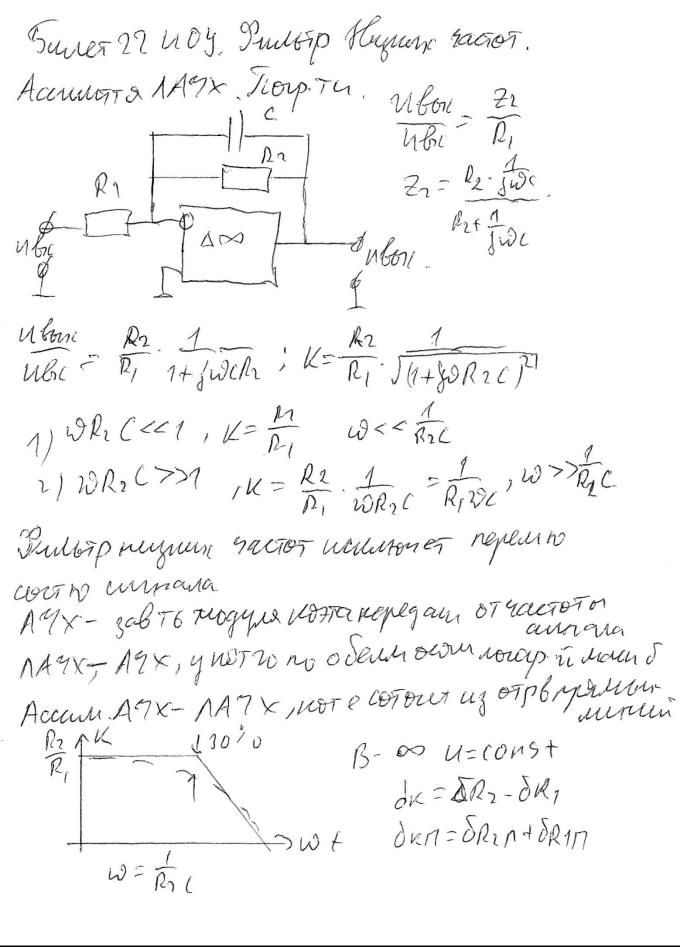

Идеальный ОУ
Внутри квадрата схема замещения ИОУ.
У ОУ два входа и один выход.
Uвых= (e1 – e2)*Kyu –
коэффицент усиления ( очень велик, обычно больше нескольких миллионов)
При расчёте схем на основе ИОУ руковод. Двумя свойствами ИОУ:
1)Потенциалы входов одинаковы.; 2) Входные токи равны нулю;
вх1неинверт.; вх2инверт.( т.к. полож. приращение напряж. на вх. даёт отриц. приращ. напряж. на выходе)

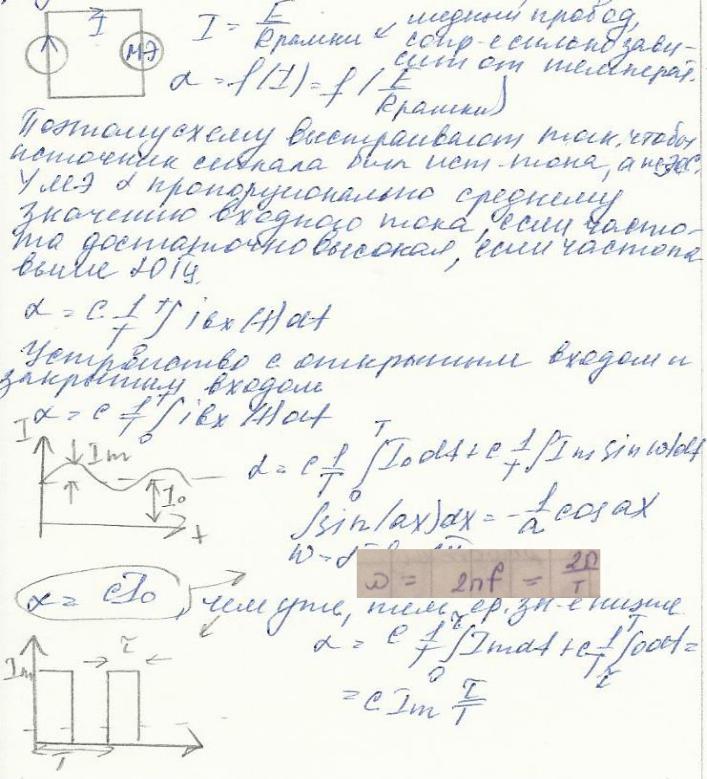

25. Магнитоэлектрический прибор. Функция преобразования. Свойства.
сзакр. вх. – реагирует только на перемен. сост.
соткр.вх. – реагирует на пост.(среднюю) и перем. сост.

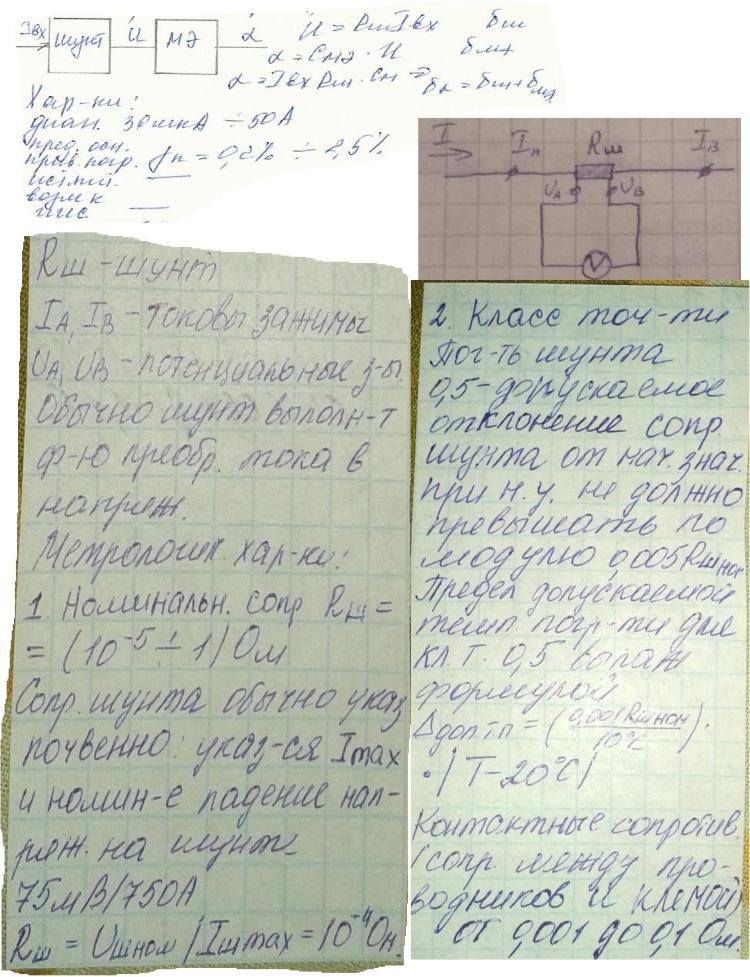

26) Шунт- Резистор с малым точно известным сопротивлением. Для включ. шунта в эл. цепь предусмотренно 4 зажима: 2 – токовых и 2- пот.
27. Электромеханический вольтметр постоянного напряжения. Делители напряжения. Погрешность. Основные метрологические характеристики.
Делитель напряжения- (масштабный преобразаватель)- предназначен для уменьшения размера (ослабления) измер. напр.
I= |
|
Uвх |
; |
Uвых=I*R2= |
Uвх R2 |
; |
|||
|
|
|
|
||||||
R1+R2 |
R1+R2 |
||||||||
|
|

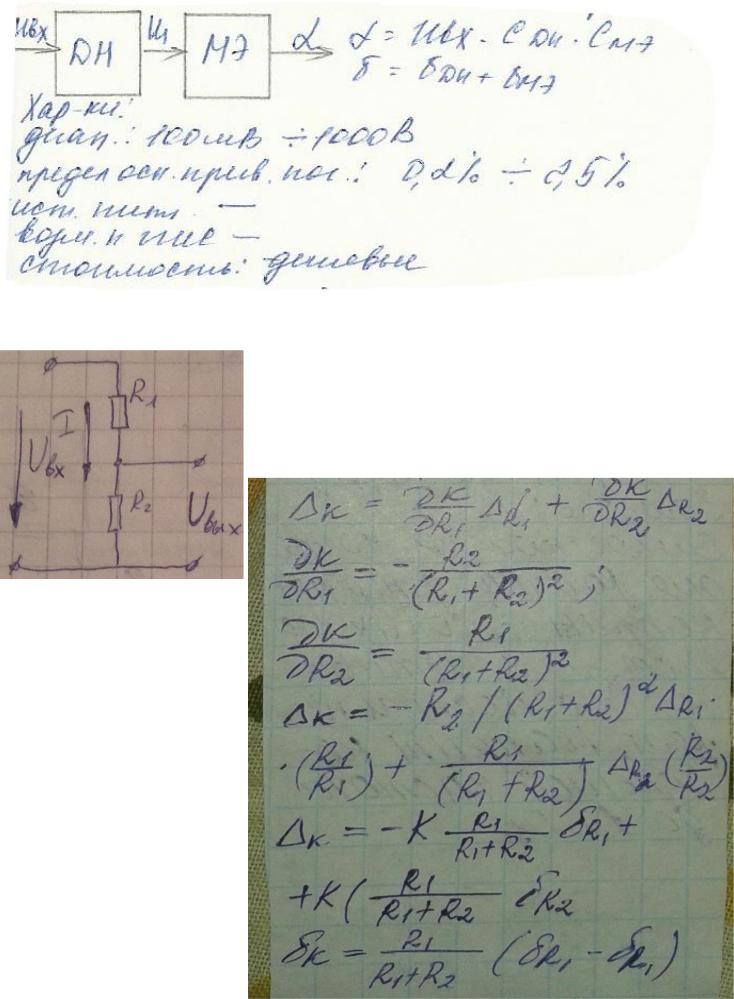

Uвых |
|
|
R2 |
|
|
||
k= |
|
|
= |
|
|
|
|
||
|
Uвх |
R1+R2 |
|
|

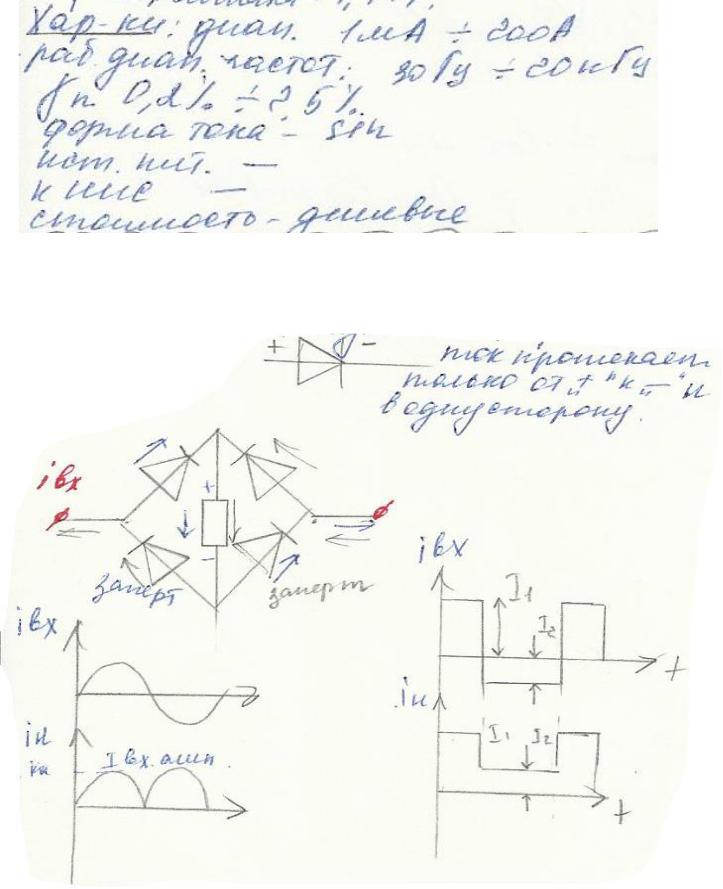

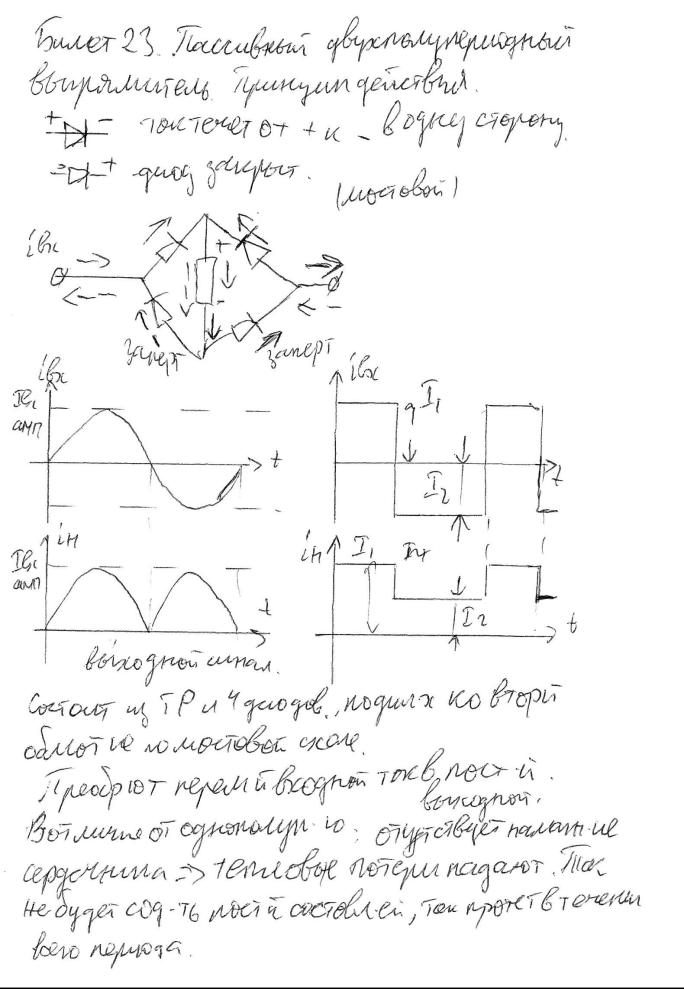

28(1). Электромеханический амперметр переменного тока. Токовый шунт. Пассивный двухполупериодный выпрямитель. Средневыпрямленное и среднеквадратическое значения периодического сигнала. Коэффициент формы. Основные метрологические характеристики.

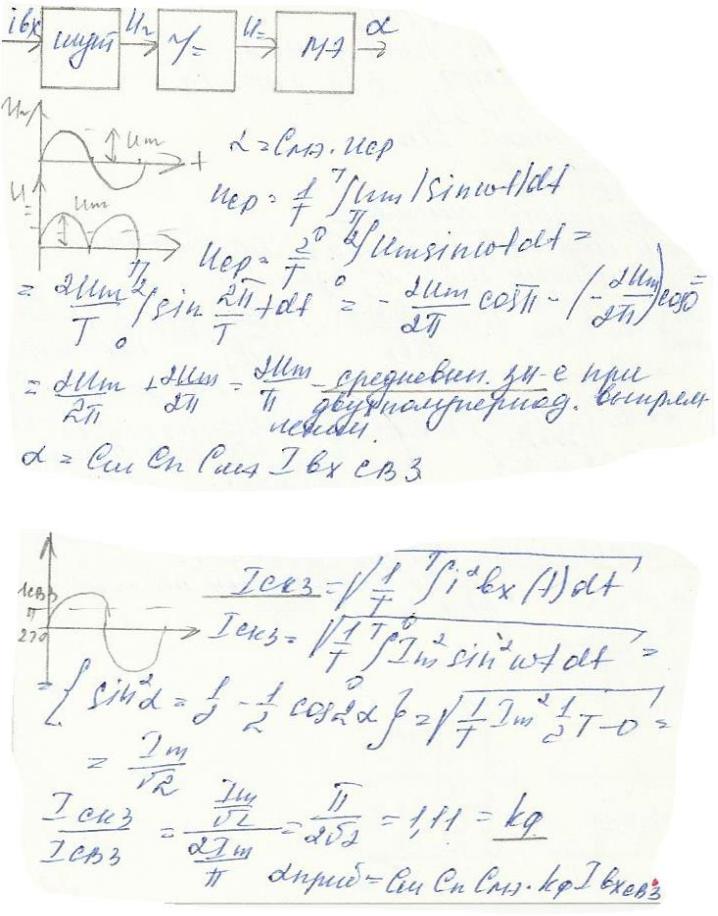

Электромеханический амперметр переменного тока
п |
- |
Средневыпрямленое знач.
Среднеквадратическое значения периодического сигнала. – энерг. характеристика
- коэфф. формы
Коэф. форм.(нужен для сигнала отл. от. синус., возн. доп. погр. относ. знач. = 1,11)
28(2). Основные метрологические характеристики.
Шунт- Резистор с малым точно известным сопротивлением. Для включ. шунта в эл. цепь предусмотренно 4 зажима: 2 – токовых и 2- пот
Про шунт см. Билет 26!!!

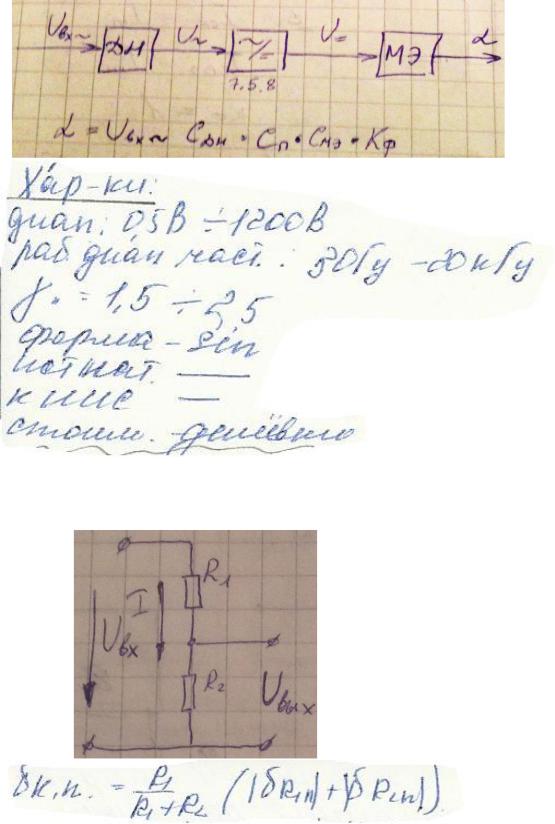

29. Электромеханический вольтметр переменного напряжения. Делители напряжения. Пассивный двухполупериодный выпрямитель. Средневыпрямленное и среднеквадратическое значения периодического сигнала. Коэффициент формы. Основные метрологические характеристики.
Делитель напряжения- (масштабный преобразаватель)- предназначен для уменьшения размера (ослабления) измер. напр.
I= |
|
Uвх |
|
; |
Uвых=I*R2= |
Uвх R2 |
; |
||
|
|
|
|
||||||
R1+R2 |
R1+R2 |
||||||||
k= |
|
Uвых |
= |
|
R2 |
|
|
||
|
|
|
|
|
|
||||
|
Uвх |
R1+R2 |
|
|
всё остальное см. Билет 28 (1 и 2)!!!
