Министерство образования и науки Российской Федерации
Федеральное государственное автономное образовательное учреждение
высшего профессионального образования
«Уральский федеральный университет
имени первого Президента России Б.Н. Ельцина»
Специальность 270102: «Промышленное и гражданское
строительство»
Курсовой проект
по дисциплине «Основания и фундаменты»
на тему: «Расчет и проектирования оснований и фундаментов одноэтажного промышленного здания»
Д.С.270102.320402.06.КП-28-01.2015-КФ
Разработал студент гр. С-320402 |
А.А.Калугина |
Проверил руководитель |
В. В. Букша |
Екатеринбург, 2015 г.
Обозначение |
Наименование |
Примечание |
Д.С.270102.490401.9.КП.23.2013-КФС |
Содержание тома |
|
Д.С.270102.490401.9.КП.23.2013-КФ.ПЗ |
Текстовая часть: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
естественном основании |
|
|
|
|
|
искусственном основании |
|
|
|
|
|
|
|
|
|
|
|
фундаментов |
|
|
|
|
Д.С.270102.490401.9.КП.23.2013-КФ |
Графическая часть (основные чертежи и схемы): |
|
|
Схема расположения фундаментов. Фундаменты |
1 лист |
|
Ф1-1…Ф1-3. Схема сопряжения фундаента Ф1-1. |
|
|
Узле 1 и 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1. Исходные данные.

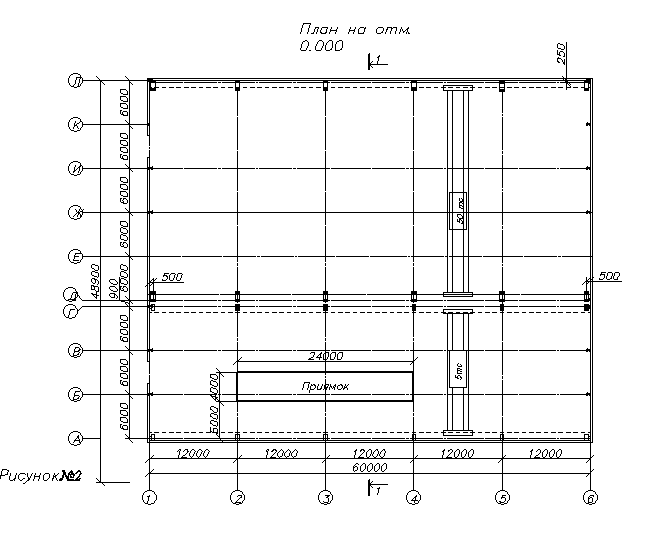

Габаритные схемы поперечного разреза и плана здания показаны на Рисунке №1.и Рисунке №2.
Железобетонные колонны основного каркаса имеют шарнирное сопряжение со стальными фермами, шаг колонн каркаса 12 м. Шаг стальных стоек торцевого фахверка 6 м. Тип колонн, унифицированные размеры их сечений и узлов сопряжения с фундаментами, а также размеры привязок и вставки установлены для заданных параметров здания и приведены на Рисунке №1.
Параметры здания приведены в таблице 1.
Таблица 1
L1 м |
L2 м |
H1 м |
H2 м |
hпр м |
Q1 т |
Q2 т |
tвн ºС |
Район строительства |
Mt
|
S0 кПа |
W0 кПа |
18 |
30 |
10,8 |
18,0 |
-4,2 |
5 |
50 |
5 |
г. Ивдель |
70,9 |
1,5 |
0,30 |
Инженерно-геологические условия площадки строительства установлены бурением 4 скважин (табл. 1). Подземные воды во всех скважинах распложены на глубине dw= 0,80 м. от отметки природного рельефа NL. Исходные показатели физико-механических свойств грунтов приведены в табл. 3.
Инженерно-геологические условия площадки
Таблица 2
№ слоя |
Тип грунта |
|
Толщина слоя, м | |||
скв.1 68,9 |
скв.2 67,5 |
скв.3 66,2 |
скв.4 67,0 | |||
1 |
Почвенно-растительный слой |
h0 |
0,3 |
0,3 |
0,3 |
0,3 |
2 |
Суглинок |
h1 |
3,5 |
3,8 |
4,0 |
4,2 |
3 |
Суглинок |
h2 |
1,0 |
1,1 |
1,2 |
1,2 |
4 |
Пески средн. зерн. |
h3 |
Толщина слоя бурением до глубины 20 м не установлена |
Исходные показатели физико-механических свойств грунтов
Таблица 3
№ слоя |
Тип грунта |
n ,т/м3 |
W,% |
s, т/м3 |
I/II, т/м3 |
Wр,% |
WL,% |
kf,см/с |
E, МПа |
сI/сII,кПа |
I/II, град |
2 |
Суглинок |
1,94 |
27,8 |
2,71 |
1,89/1,91 |
22,9 |
33,9 |
4,310 –7 |
12,0 |
14,0/21,0 |
18/20 |
21 |
Суглинок |
1,87 |
26,1 |
2,73 |
1,82/1,84 |
22,7 |
27,7 |
2,210 –7 |
10,0 |
11,0/17,0 |
17/19 |
42 |
Пески средн. зерн. |
1,97 |
21,9 |
2,67 |
1,92/1,94 |
- |
- |
3,510 –2 |
30,0 |
0,7/1,0 |
32/35 |
Данные химического анализа подземных вод по агрессивности представлены в табл.4.
Химический анализ воды
Таблица 4
Показатель агрессивности |
Значение показателя |
Бикарбонатная щелочность ионов HCO3, мгэкв/л Водородный показатель pH, мгэкв/л Содержание, мг/л: агрессивной углекислоты CO2 аммонийных солей ионов NH4+ магнезиальных солей, ионов Mg2+ щелочей сульфатов, ионов SO42– хлоридов, ионов Cl– |
-
3,9
30 18 1200 - 250 3400 |
