8`.Текст
Команда ГЛАВНАЯ > АННОТАЦИИ > ТЕКСТ (раскрыть) > ОДНОСТРОЧНЫЙ ТЕКСТ {DTEXT}.
Перевод строки - нажать [Enter] 1 раз.
Фиксация текста - нажать [Enter] 2 раза.
ВЫРАВНИВАНИЕ - варианты размещения текста, например:
- ЦЕНТР - центрировать абзац относительно его верт. оси;
- ВПРАВО - выровнять абзац по правой границе;
- ПО ШИРИНЕ - вписать абзац между двумя точками без изменения высоты.

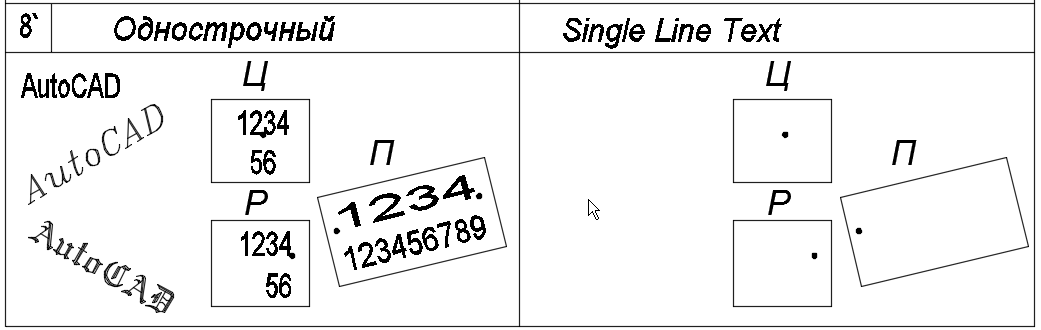

А)
Напечатать слово AutoCAD: Начальная точка > высота = 8 > угол = 0 > AutoCAD [Enter] [Enter]
Выбор текстового стиля style
В ячейке ГЛАВНАЯ > АННОТАЦИИ (раскрыть) > СТИЛЬ ТЕКСТА > УПРАВЛЕНИЕ СТИЛЯМИ ТЕКСТА можно заказать новый текстовой стиль или выбрать существующий.
Б)
Напечатать слово AutoCAD разными стилями под разными углами:
Заказать новый текстовой стиль:
- НОВЫЙ; ИМЯ СТИЛЯ: любое;
- ИМЯ ШРИФТА - найти в списке и выбрать любое;
- ВЫСОТА = 0; СТЕПЕНЬ РАСТЯЖЕНИЯ = 1; УГОЛ НАКЛОНА = 0;
- напечатать слово под углом 30 град.;
- заказать другой НОВЫЙ шрифт и напечатать слово под углом - 30 град.
В)
Напечатать (стиль – STANDARD) числа двумя строчками в ячейках, используя разные способы ВЫРАВНИВАНИЯ (рабочая буква указана рядом с ячейкой).
Например: ОДНОСТРОЧНЫЙ ТЕКСТ > ЦЕНТР > красная точка > далее вопросы повторяются.
Аналогично ВПРАВО.
Опция ПО ШИРИНЕ требуют ввода двух граничных точек.
Текст можно отредактировать:
Г) Щелкнуть по самому крупному числу двойным щелчком, добавить пару цифр.
Щелкнуть по готической надписи, в КМ (прав. кн. мыши) выбрать СВОЙСТВА, изменить ПОВОРОТ строки, сделать 0 град.
9. Контрольная работа №2
ПОРЯДОК ПОСТРОЕНИЯ ФАСАДА
На фасаде все фигуры начерчены в режиме SNAPMODE. Соблюдать все рекомендации!
СТЕНЫ можно чертить и линиями, и полилиниями. Ширина нижней полилинии 1 мм, остальные – 0 мм.
КРЫШУ можно чертить как ПРЯМОУГОЛЬНИК, срезанный фасками, а можно как трапецию из контр. работы №1 по отн. декартовым координатам.
ОКНО: ПРЯМОУГОЛЬНИК, у которого верхние углы срезаны фаской по 7.5 мм. Рамы построены как ОТРЕЗКИ с разными привязками (определить самостоятельно).
ДВЕРЬ: ПОЛИЛИНИЯ на высоту 35 мм (лучевые координаты) > ДУГА ВТОРАЯ @10,5 (верхняя точка) > @X,Y (конечная точка дуги - определить самостоятельно) > ЛИНЕЙНЫЙ (последняя точка).
Фасад оформить штриховкой на свое усмотрение. Сделать надпись.
РАЗМЕРЫ (кроме желтых) проставить (привязки!).
ПОРЯДОК ПОСТРОЕНИЯ ПЛАНА (соблюдать метод!):
ОСЕВАЯ СЕТКА: Чтобы согласовать построенный фасад с планом вертикальные оси начертить командой ПРЯМАЯ через стенки фасада.
Горизонтальные оси начертить так: 1-ю - командой ОТРЕЗОК на нужном месте (ОРТ! тип линии и цвет), затем командой ПОДОБИЕ построить остальные горизонтальные оси по размерам.
Убрать лишние части осей: начертить ПРЯМОУГОЛЬНИК немного больше осевой сетки и ОБРЕЗАТЬ ненужные части осей.
НАРУЖНАЯ СТЕНА: Начертить наружный контур стены без закруглений и разрывов (ширина полилинии - 1мм) по осям, используя грамотно выбранный режим объектной привязки.
Закруглить углы, радиус 10мм.
Командой ПОДОБИЕ построить внутренний контур через 5.5 мм.
ПРОЕМЫ: Командой ПОДОБИЕ через 20 мм разметить дополнительными осями места для окон, и через 10 – для двери.
Командой ОБРЕЗАТЬ удалить лишние части стен. Дополнительные оси СТЕРЕТЬ целиком.
Дочертить торцы простенков (привязка!). ОБЪЕДИНИТЬ торцы с простенками в единый контур (Урок 2, карт. 2).
ОКНА чертить ОТРЕЗКОМ с привязкой к концам и середине торцов простенков.
ПЕРЕГОРОДКА: левый край по оси (привязка), ширина перегородки 3 мм.
Проем в перегородке по середине стены (привязка), ширина проема 10 мм.
ОБРЕЗАТЬ лишние части проема.
Обработать примыкание перегородки к стене: командой РАЗОРВАТЬ убрать часть наружной стены, командой СОПРЯЖЕНИЕ с РАДИУСОМ = 0 получить угол.
Торцы проема ОБЪЕДИНИТЬ с контуром перегородки.
ДВЕРЬ в наружной стене: начертить ОТРЕЗОК, замыкающий дверной проем и построить ДУГИ по варианту НАЧАЛО, ЦЕНТР, УГОЛ, привязываясь к середине проема и его краю.
ДВЕРЬ в перегородке – аналогично.
Проставить размеры (кроме желтых), заштриховать.
