9. 4 Выполнение чертежа шпилечного соединения (Лист 6)

Соединение шпилечное применяют, когда в конструкции изделия нет места для головки болта или когда невозможно просверлить сквозное отверстие при значительной толщине детали.

Шпилькой называют цилиндрический стержень с метрической резьбой на обоих концах. Шпильки выпускают по ГОСТ 22032-

76*…ГОСТ 22043-76* с диаметрами резьбы: 3, 4, 5, 6, 8, 10,12, 16, 20, 24, 30, 36, 42, 48.

Соединение шпилечное выполняют следующим образом: в

одной из соединяемых деталей высверливают отверстие для гнезда под шпильку, выполняют фаску, нарезают резьбу. Один конец шпильки, называемый посадочный, ввинчивают в это гнездо, а через другой конец устанавливают присоединяемую деталь и стягивают ее гайкой. Под гайку предварительно помещают шайбу.

ГОСТ 2.315-68* предусматривает упрощенные и условные изображения соединений крепежными деталями на сборочных чертежах. При этом резьба проводится по всей длине стержня резьбовой детали. Не показывают зазоры между деталями и фаски на гайке и стержне шпильки. На видах, полученных проецированием на плоскость, перпендикулярную оси резьбы, не изображается резьба и шайба. Крепежные детали в разрезах оставляют нерассеченными. В

упрощенных изображениях соединений следует соблюдать пропорции элементов крепежных деталей по условным соотношениям,

зависимым от номинального диаметра резьбы. Упрощенное изображение шпилечного соединения по ГОСТ 2.315-68 приведено на рисунке 35.

Содержание работы:

1 По относительным (расчетным) размерам вычертить два вида

упрощенного шпилечного соединения. На главном виде выполнить фронтальный разрез. Рассчитать и вычертить отверстия для

44

ввинчивания посадочного конца шпильки. Задание выполняется на формате А3.

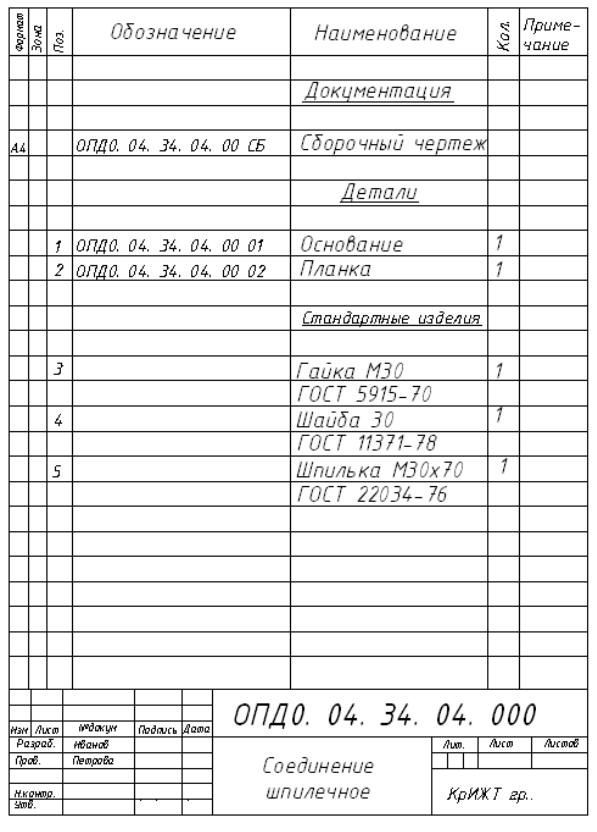

2 Заполнить спецификацию ГОСТ 2. 108–6.

Рисунок 35 – упрощенное изображение шпилечного соединения

Порядок выполнения работы:

1 Рассчитывается длина шпильки по формуле: l=А+SШ+H+k,

где А – толщина присоединяемой детали,

SШ=0,15×d – высота шайбы,

H=0,8×d – высота гайки,

k=0,3×d – остаток резьбы на стержне болта,

где d – диаметр резьбы шпильки

Посадочный конец для ввинчивания в резьбовое отверстие l1:

45

-для деталей из стали, бронзы, латуни и титановых сплавов l1=d

по ГОСТ 22032-76*;

-для деталей из ковкого и серого чугунов l1=1,25d по ГОСТ

22034-76*;

-для деталей из легких сплавов l1=2d по ГОСТ 22038-76*.

Для выполнения гнезда под шпильку сначала высверливают отверстие диаметром dc=0,85d по ГОСТ 19257-73. Затем делают фаску, нарезают резьбу. Глубина гнезда l2= l1+0,5d. Длина резьбы lр= l1+0,25d.

Пример выполнения задания приведен на рисунке 36. Задания для индивидуального выполнения даны в приложении Г.

9. 5 Деталирование (Лист 7,8)

Содержание работы:

По заданию преподавателя вычертить рабочие чертежи деталей,

входящие в сборочный чертеж. Для одной из деталей вычертить изометрию с вырезом четверти. Масштаб изображения, а также формат чертежа выбираются самостоятельно. Варианты заданий приведены в приложении Ж.

В обозначении чертежа указывается номер деталировки и номер детали. В основной надписи помещается название детали, в нижней графе основной надписи указывается материал детали, который приведен в описании к сборочному чертежу. Пример выполнения чертежа приведен на рисунке 38.

46
