2. Электромагнитное реле времени

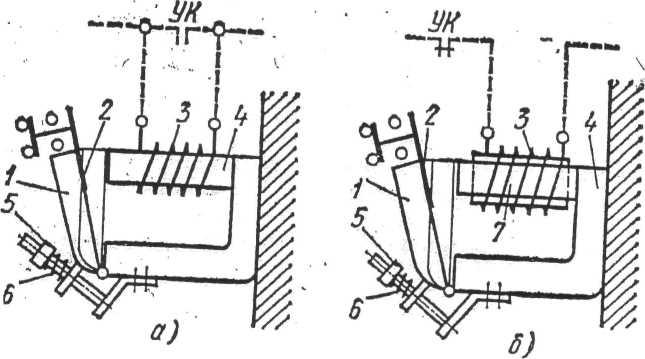

ЭЛЕКТРОМАГНИТНОЕ реле времени получили широкое распространение в схемах постоянного тока (Рис. 2а). Они обеспечивают выдержку времени от 0,3 до 16 сек. в зависимости от исполнения.
Когда управляющий контакт УК разомкнут, через катушку 3 реле протекают токи, якорь 1 реле притянут к его сердечнику 4, как это показано на рисунке тонкой линией. Для получения выдержки времени необходимо замкнуть контакт УК. При этом магнитное поле, исчезая, наводит в витках катушки 3 ЭДС самоиндукции, под действием которой в замкнутом контуре, образованном катушкой 3 и замкнувшимся контактом УК, потечёт ток. Этот ток будет поддерживать постепенно убывающий магнитный поток, а потому якорь 1 реле некоторое время будет удерживаться в притянутом положении. Величина тока, протекающего в указанном контуре, непрерывно уменьшается, и через некоторое время якорь реле
под действием собственного веса и сжатой пружины 6 отпадает, вызывая переключение контактов. Уставка реле регулируется изменением сжатия пружины 6 винтом и гайкой 5. Для устранения возможности прилипания якоря к сердечнику вследствие остаточного магнетизма к якорю прикрепляют тонкую пластину 2 из магнитного материала, толщину которой можно изменять, меняя тем самым магнитный поток системы при притянутом якоре. При этом так же изменяется уставка реле. Чем толще прокладка, тем меньше время выдержки.
Электромагнитное реле с ДЕМПФЕРОМ (Рис. 2б) отличается от рассмотренного выше тем, что его катушку наматывают на толстостенную медную трубку (демпфер) 7, служащую каркасом катушки. В случае применения реле с демпфером управляющий контакт УК включают последовательно с катушкой. При размыкании этого контакта магнитный поток, убывая, наводит в медной трубке 7 электродвижущую силу. В трубке, представляющей собой замкнутый контур, возникает при этом ток, удерживающий якорь от отпадания. Ток этот будет затухающим, и при достаточном его уменьшении якорь реле отпадает. Вследствие размагничивающего действия демпфера, время включения этого реле больше, чем у описанного выше электромагнитного реле без демпфера.
В цепи переменного тока эти реле непосредственно включать нельзя, так как величина тока катушки, а следовательно и магнитного потока системы и момент срабатывания управляющего контакта может изменяться от амплитудного значения до нуля, однако возможно питание электромагнитных реле времени от сети переменного тока через выпрямители.
Рис. 2
3. Моторное реле времени
МОТОРНЫЕ реле времени получили значительное распространение в технике (Рис. 3). При замыкании управляющего контакта УК включается синхронный двигатель 1 и электромагнит 3, который включает фрикционную муфту 4.
Вращение вала двигателя 1 через редуктор 2, цепную муфту 4 и зубчатые колёса 13 и 6 передаётся на главную ось 8 реле. Эта ось начинает медленно поворачиваться, закручивая пружину 5. На оси 8 укреплены дискообразные шкалы 9. При повороте оси 8 кулачки 11, установленные на шкалах, перемещаются и через некоторое время замыкают контакты 10. Шкалы 9 можно повернуть на оси 8, ослабив гайку 12, и вновь закрепить в новом положении. Повернув шкалы 9 на разные углы, можно получить замыкание и размыкание контактов в различных цепях через разные промежутки времени.
В конце оборота оси 8 размыкается служебный контакт реле и отключает двигатель 1 от сети. После размыкания управляющего контакта УК электромагнит отключается, и закрученная пружина 5 быстро возвращает ось 8 в исходное положение, причём движение ограничивает упор, непоказанный на рисунке. Воизбежание сильного удара в упор установлен центробежный тормоз 7. Реле изготовляют с тремя и с шестью шкалами. В различных исполнениях реле обеспечивает вставки от 2 сек. до суток и более.
