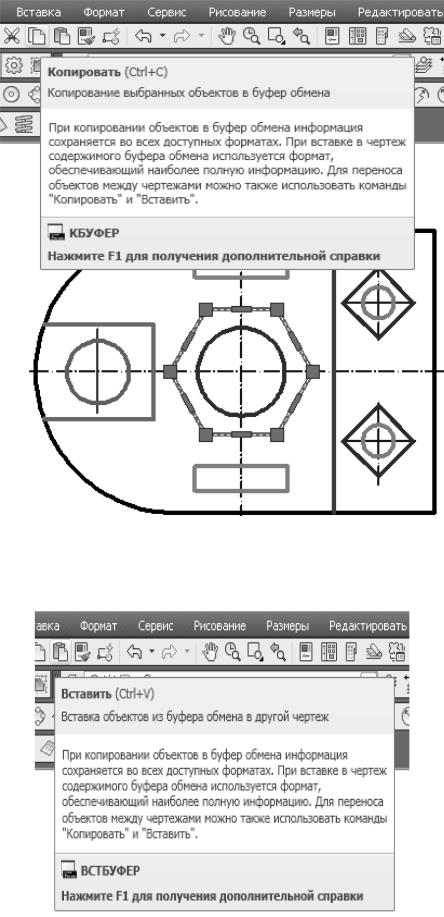

Рис. 223. Копирование новой формы отверстия для вставки в файл «Библиотека»
Рис. 224. Использование клавиши «Вставить»
141

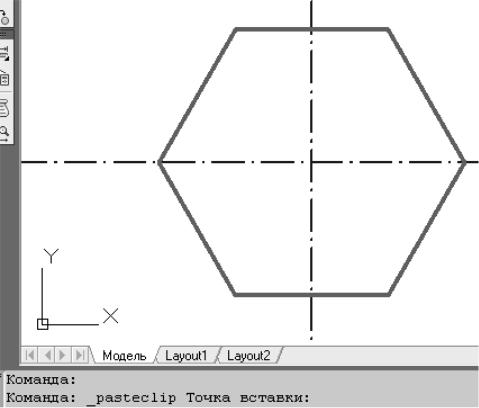

Рис. 225. Вставка скопированного отверстия в файл «Библиотека»
Задание Б
Дано 3 варианта деталей (рис. 226, 227, 228). Необходимо:
1.Выполнить анализ внешних и внутренних форм данных деталей, выбрать из них одну базовую, на основе которой можно построить оставшиеся две детали путем редактирования с использованием команд AutoCAD. Обосновать выбор базовой детали.
2.Построить две проекции базовой детали для редактирования при выполнении построений остальных деталей данной группы.
При построении детали применить команды и режимы AutoCAD, позволяющие интенсифицировать построения при наибольшей точности результатов построений.
3.Создать библиотеку форм деталей для построения оставшихся двух деталей путем редактирования базовой детали в графической среде AutoCAD.
4.Построить 3-ю проекцию базовой детали. Выполнить заданные разрезы в AutoCAD. Нанести размеры. Использовать команды и режимы, способствующие интенсивному построению и точному результату.
142
5.Выполнить построение заданных сечений базовой детали в AutoCAD с использованием команд и режимов AutoCAD, способствующих интенсификации, точности и комфортности построений. Сохранить промежуточные построения в Слоях 1 и 2.
6.Построить изометрическую проекцию базовой детали в AutoCAD. При построении использовать наибольшее число команд и режимов AutoCAD, способствующих интенсификации, точности и комфортности построений. Сохранить промежуточные построения в Слое 3.
7.Построить трехмерную модель базовой детали. Рассмотреть построенную модель с различных точек зрения с использованием команды «Орбита». Перечислить другие возможные способы построения модели. Обосновать выбранный способ, отметить его преимущества. Сравнить построение изометрии и трехмерной модели базовой детали. Отметить преимущества обоих построений.
8.Выбрать из двух оставшихся деталей данной группы вторую деталь для построения ее способом редактирования базовой детали в среде AutoCAD. Построить согласно заданию две проекции второй выбранной детали указанным способом. При построении использовать наибольшее число команд и режимов AutoCAD, способствующих интенсификации, точности и комфортности построений.
9.Дополнить библиотеку форм деталей для построения третьей детали способом редактирования базовой детали в графической среде AutoCAD и использования созданной библиотеки в курсовом проектировании.
10.Выполнить анализ предполагаемых способов построений оставшейся третьей детали с использованием результатов пунктов 2, 3, 7 и 9. Предложить наибольшее число вариантов построений. Указать
иобосновать наиболее рациональный из них.
143

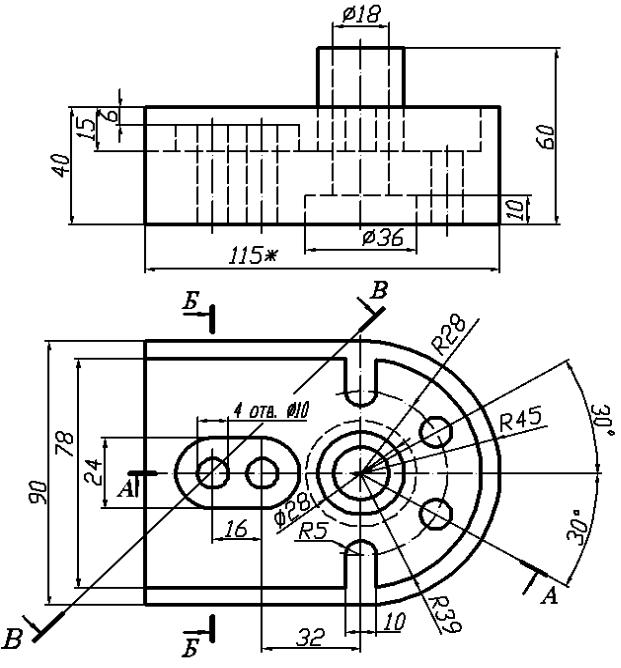

Рис. 226. Деталь 1 (задание Б)
144

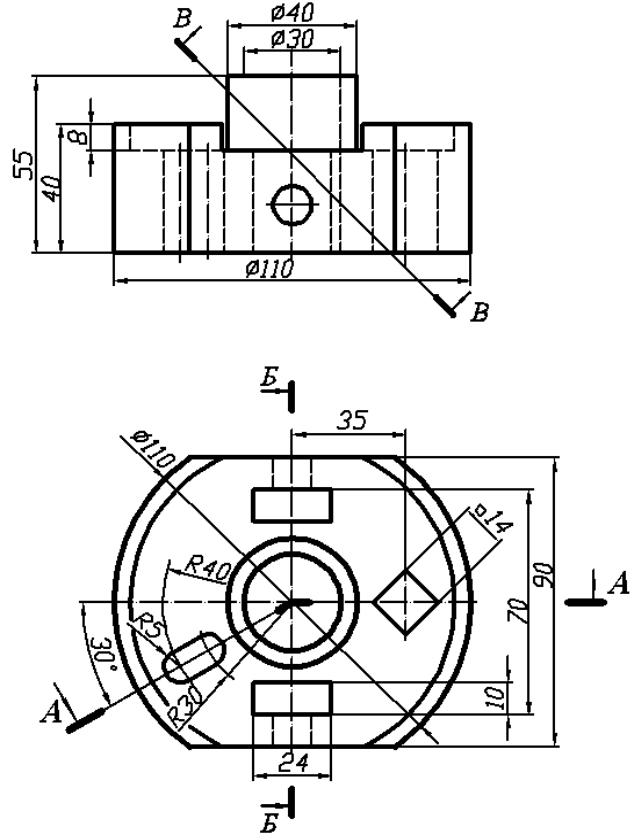

Рис. 227. Деталь 2 (задание Б)
145

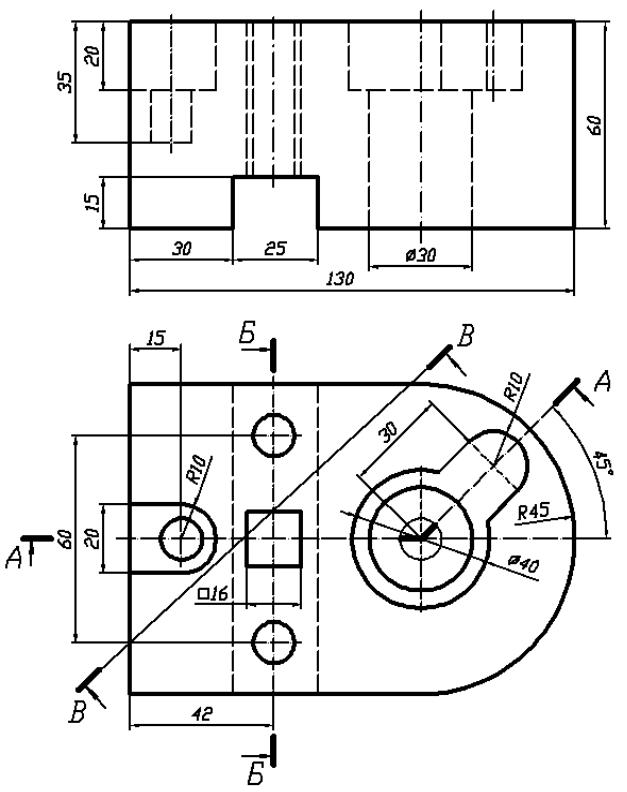

Рис. 228. Деталь 3 (задание Б)
146
Задание В
Дано 3 варианта деталей (рис. 229, 230, 231). Необходимо:
1.Выполнить анализ внешних и внутренних форм данных деталей, выбрать из них одну базовую, на основе которой можно построить оставшиеся две детали путем редактирования с использованием команд AutoCAD. Обосновать выбор базовой детали.
2.Построить две проекции базовой детали для редактирования при выполнении построений остальных деталей данной группы.
При построении детали применить команды и режимы AutoCAD, позволяющие интенсифицировать построения при наибольшей точности результатов построений.
3.Создать библиотеку форм деталей для построения оставшихся двух деталей путем редактирования базовой детали в графической среде AutoCAD.
4.Построить 3-ю проекцию базовой детали. Выполнить заданные разрезы в AutoCAD. Нанести размеры. Использовать команды и режимы, способствующие интенсивному построению и точному результату.
5.Выполнить построение заданных сечений базовой детали в AutoCAD с использованием команд и режимов AutoCAD, способствующих интенсификации, точности и комфортности построений. Сохранить промежуточные построения в Слоях 1 и 2.
6.Построить изометрическую проекцию базовой детали в AutoCAD. При построении использовать наибольшее число команд и режимов AutoCAD, способствующих интенсификации, точности и комфортности построений. Сохранить промежуточные построения в Слое 3.
7.Построить трехмерную модель базовой детали. Рассмотреть построенную модель с различных точек зрения с использованием команды «Орбита». Перечислить другие возможные способы построения модели. Обосновать выбранный способ, отметить его преимущества. Сравнить построение изометрии и трехмерной модели базовой детали. Отметить преимущества обоих построений.
8.Выбрать из двух оставшихся деталей данной группы вторую деталь для построения ее способом редактирования базовой детали в среде AutoCAD. Построить согласно заданию две проекции второй выбранной детали указанным способом. При построении использовать наибольшее число команд и режимов AutoCAD, способствующих интенсификации, точности и комфортности построений.
147
9.Дополнить библиотеку форм деталей для построения третьей детали способом редактирования базовой детали в графической среде AutoCAD и использования созданной библиотеки в курсовом проектировании.
10.Выполнить анализ предполагаемых способов построений оставшейся третьей детали с использованием результатов пунктов 2, 3, 7 и 9. Предложить наибольшее число вариантов построений. Указать
иобосновать наиболее рациональный из них.

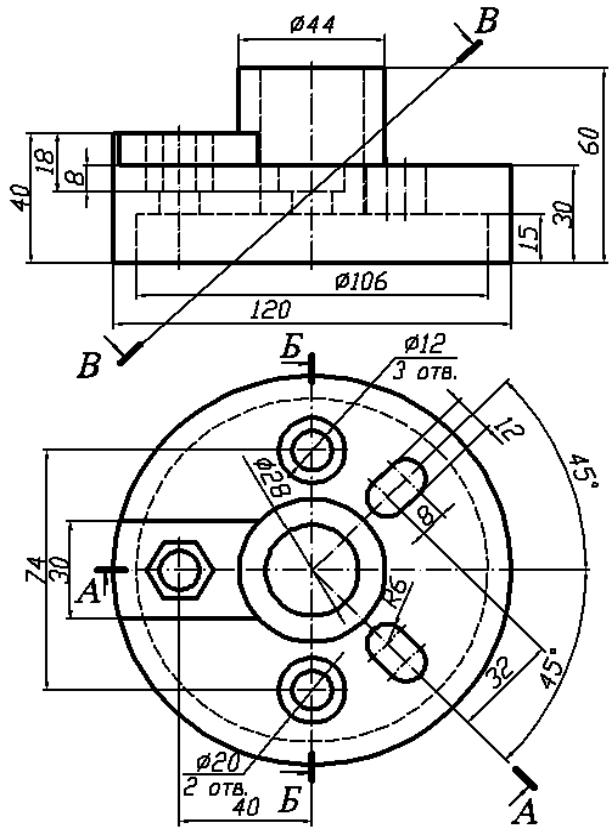

Рис. 229. Деталь 1 (задание В)
148

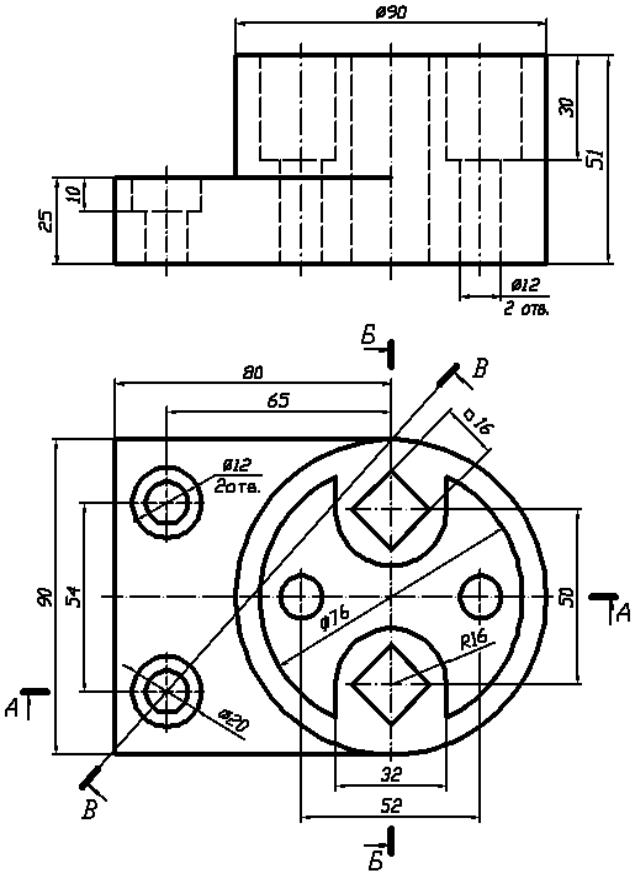

Рис. 230. Деталь 2 (задание В)
149

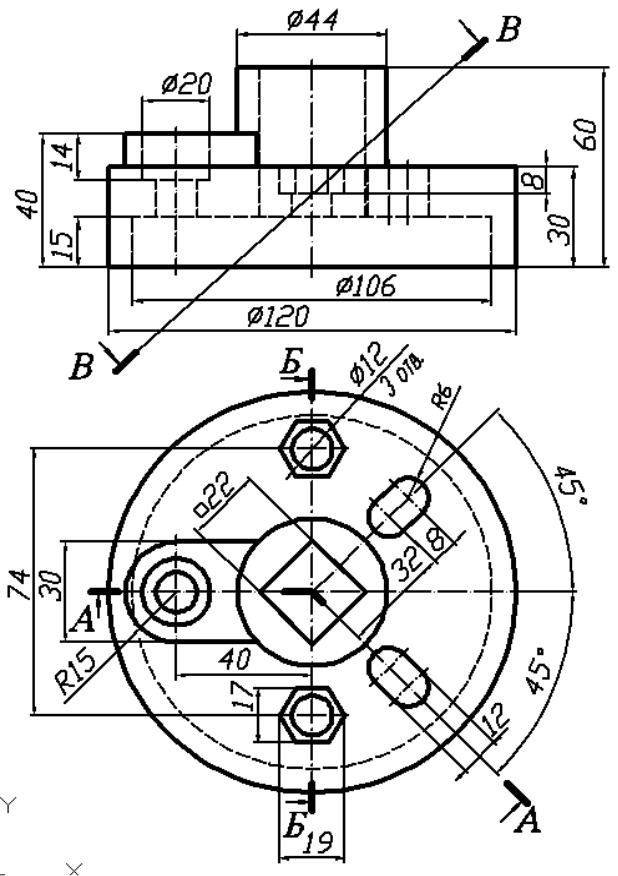

Рис. 231. Деталь 3 (задание В)
