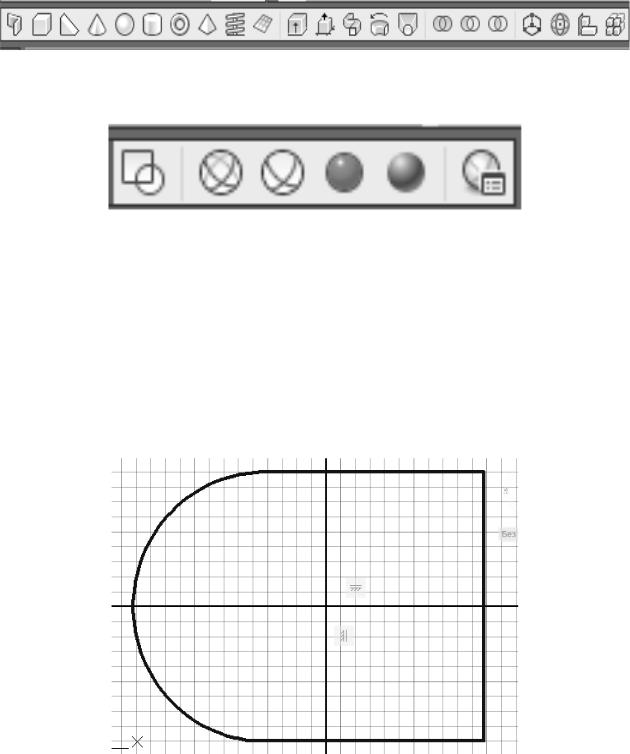

Рис. 185. Панель инструментов «Моделирование»

Рис. 186. Панель инструментов «Визуальные стили»

Для построения трехмерных моделей используются панели инструментов «Моделирование» и «Визуальные стили». Построение модели начинается с построения на виде сверху внешнего контура детали с использованием известных команд (рис. 187). Применение команды «Область» объединяет все линии контура в единый объект для выполнения команды «Выдавливание».

Рис. 187. Построение внешнего контура детали

Так как деталь симметричная, прямоугольные вырезы и отверстия имеют одинаковую высоту, целесообразно выполнить сначала плоскую заготовку на виде сверху с использованием команды «Зеркало», а затем выдавливать на ЮЗ-изометрии отверстия и вырезы. На рис. 188 показана заготовка с отверстиями и прямоугольным вы-

121

резом с левой стороны детали, выступающим за ее контур. На рис. 189 показана заготовка для вырезов с правой стороны детали.

На видовом экране ЮЗ-изометрии выполняется команда «Выдавливание» для построения основания детали и прямоугольных отверстий (рис. 190). Формат командной строки и результат выполнения команды «Выдавливание» приведены на рис. 191, 192. Затем выполняется команда «Вычитание» для выдавленных отверстий (рис. 193). Формат командной строки и результат выполнения команды «Вычитание» приведены на рис. 194, 195.

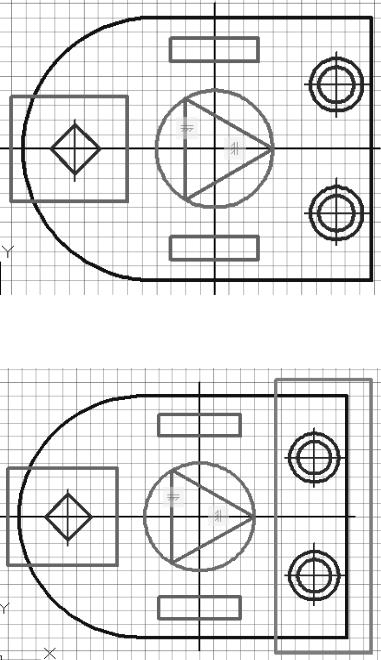

Рис. 188. Построение заготовки отверстий и левого выреза

Рис. 189. Построение заготовки для правых прямоугольных вырезов

122

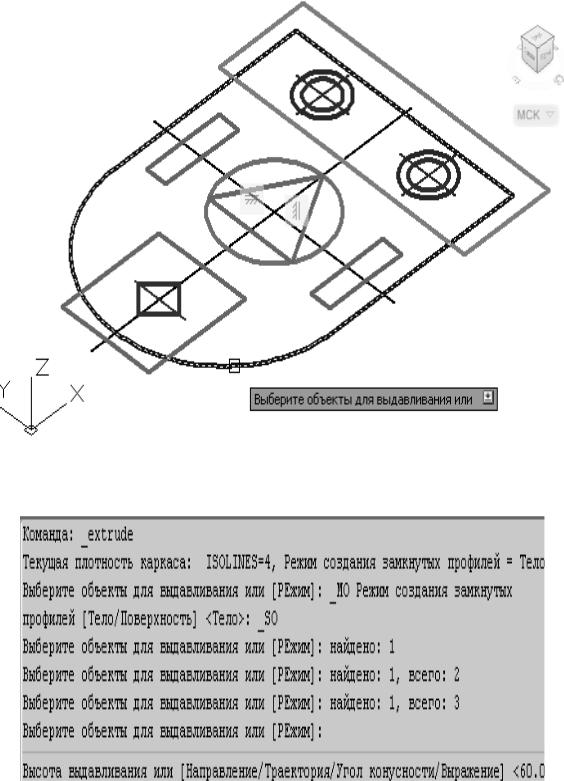

Рис. 190. Выполнение команды «Выдавливание»

Рис. 191. Формат командной строки выполнения команды «Выдавливание»

Для построения левого выреза на модели заготовка сначала переносится на высоту 42 (рис. 195), а затем выдавливается на высоту 18 (рис. 196) и вычитается из основания детали (рис. 197).

123

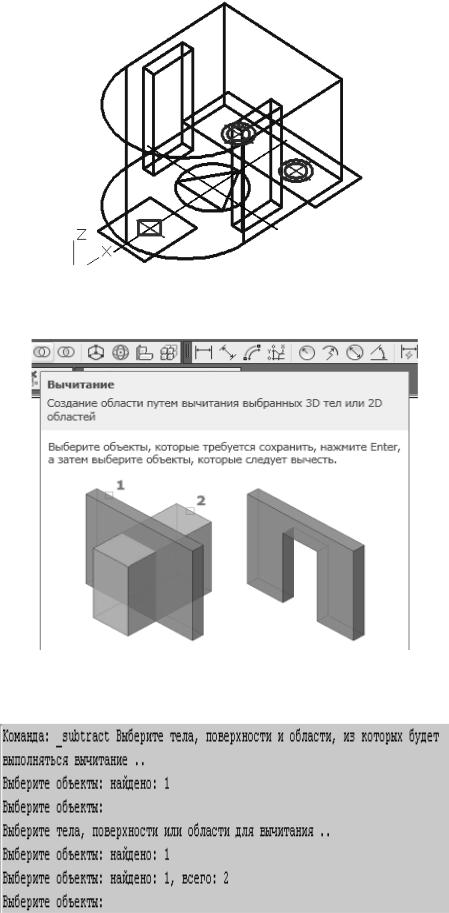

Рис. 192. Результат выполнения команды «Выдавливание»

Рис. 193. Выбор команды «Вычитание» на панели инструментов

Рис. 194. Формат командной строки выполнения команды «Вычитание»

124

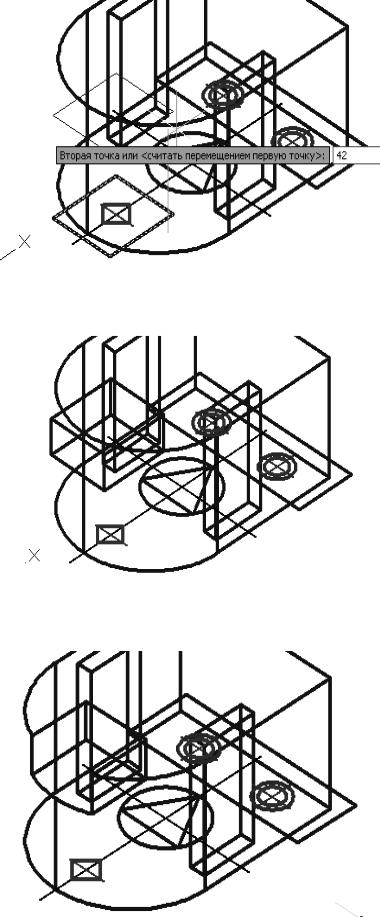

Рис. 195. Перемещение заготовки выреза

Рис. 196. Результат выдавливания левого выреза

Рис. 197. Результат вычитания левого выреза

125

Центральные отверстия детали строятся аналогично (рис. 198). Для построения правых вырезов и цилиндрических отверстий сначала выполняется перемещение заготовок выреза и отверстий на заданные расстояния (рис. 199). Затем производится выдавливание вырезов и отверстий (рис. 200) и вычитание (рис. 201).

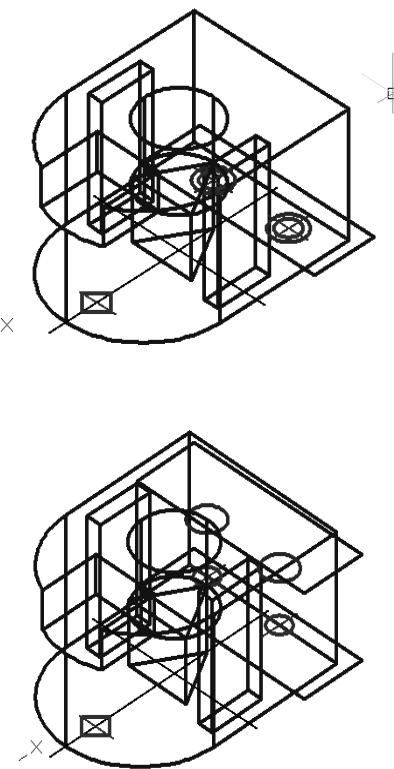

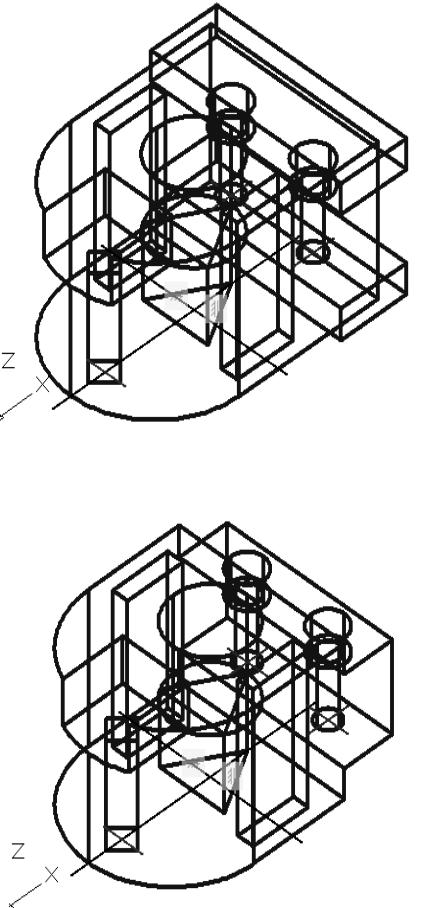

Рис. 198. Построение центральных отверстий

Рис. 199. Перемещение заготовок вырезов и отверстий

126

Для просмотра внутренней формы детали выполняется вырез. Сначала строится его заготовка в виде прямоугольника на виде сверху (рис. 202). Затем из прямоугольника выдавливается призма на высоту детали (рис. 203) и вычитается из построенной модели. Результат построения детали с вырезом показан на рис. 204. Скрыть невидимые части детали можно с использованием команды «Концептуальный стиль» (рис. 205). Результат выполнения команды «Концептуальный стиль» показан на рис. 206.

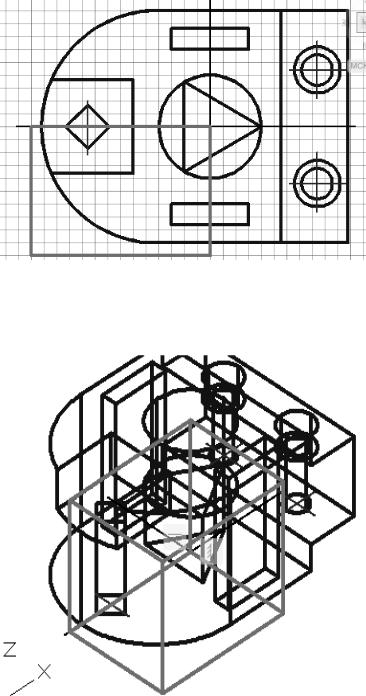

Рис. 202. Построение заготовки выреза для просмотра внутренней формы

Рис. 203. Выдавливание призмы для построения выреза

128

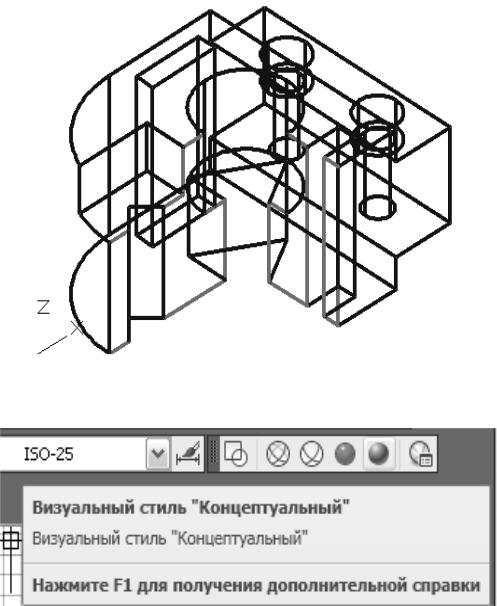

Рис. 204. Результат построения детали с вырезом

Рис. 205. Выбор «Концептуального стиля» на панели инструментов

Для просмотра модели с различных точек зрения используются команды «Орбита» или «Штурвалы». На рис. 207 показана повернутая изометрия. На рис. 208 показан повернутый вид сверху. Аналогично можно повернуть вид спереди (рис. 209) и слева.

Для обоснования выбранного способа построения модели сравниваются два способа построения: с использованием команды «выдавливание» и моделирование с построением тел. Для построения гранных поверхностей используется команда «Ящик». С вводом координат или линейных размеров ее необходимо использовать 7 раз. Значит при построении каждой из поверхностей приходится тратить

129

дополнительное время на расчет координат первой точки «Ящика». При построении заготовки для выполнения команды «Выдавливание» используется команда «Зеркало», что значительно сокращает время работы. При выполнении команды «Выдавливание» вводится «Высота выдавливания» и выдавливание поверхностей одной высоты можно объединить.

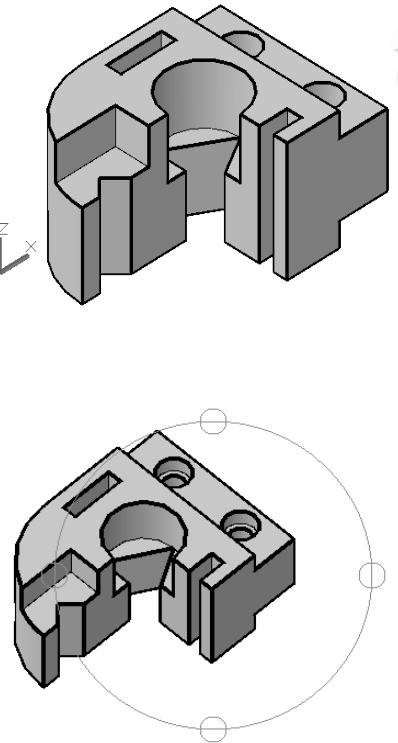

Рис. 206. Результат выполнения команды «Концептуальный стиль»

Рис. 207. Повернутая изометрия
