Начало построения проекции основания с применением команды «Отрезок» и метода «Направление – расстояние» показано на рис. 167. Построение проекции основания продолжается с применением команды «Растянуть» и «ручек» (рис. 168), затем с использованием команды «Копировать» (рис. 169).

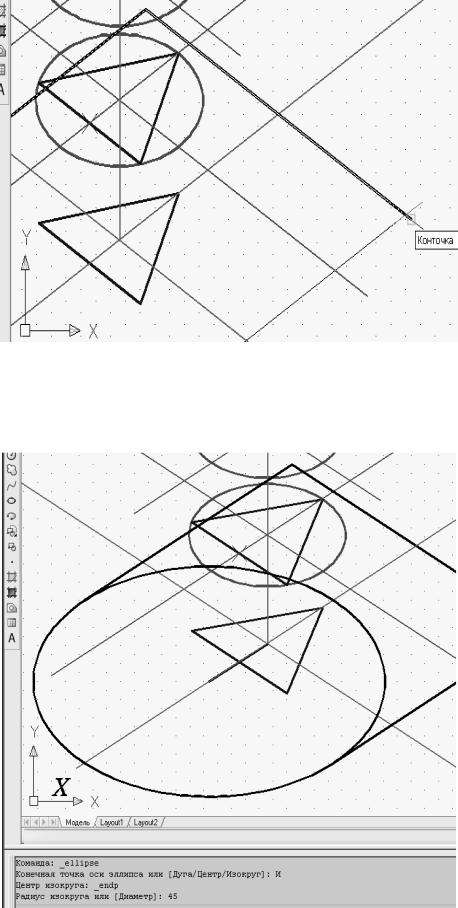

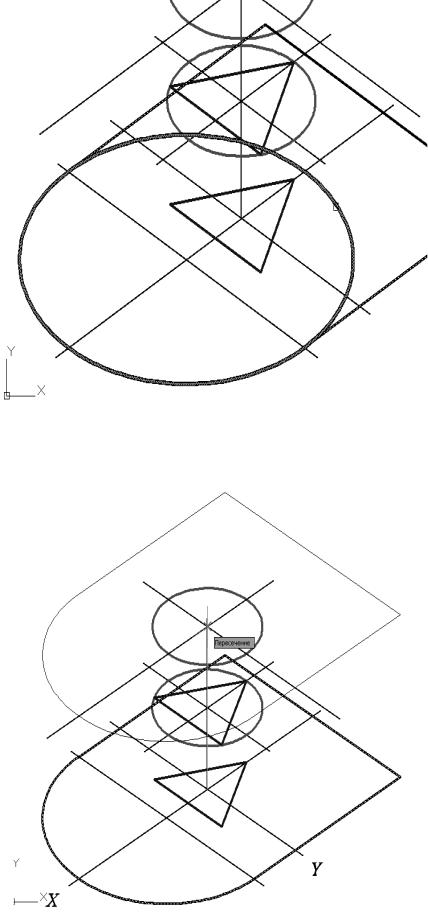

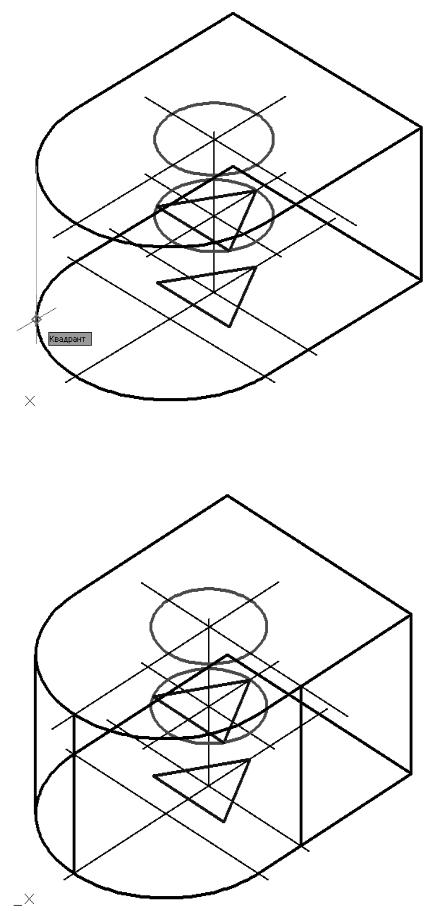

Центр дуги левой стороны основания высчитывается и определяется с использованием команды «Отрезок» (рис. 170), после чего строится изокруг радиусом 45 с определенным центром (рис. 170). После выполнения команды «Обрезать» (рис. 171) проекция горизонтального контура основания копируется (рис. 172) на высоту 60. Для построения правой линии фронтального контура строится вертикальный отрезок с использованием режима объектной привязки «Квад-

рант» (рис. 173).

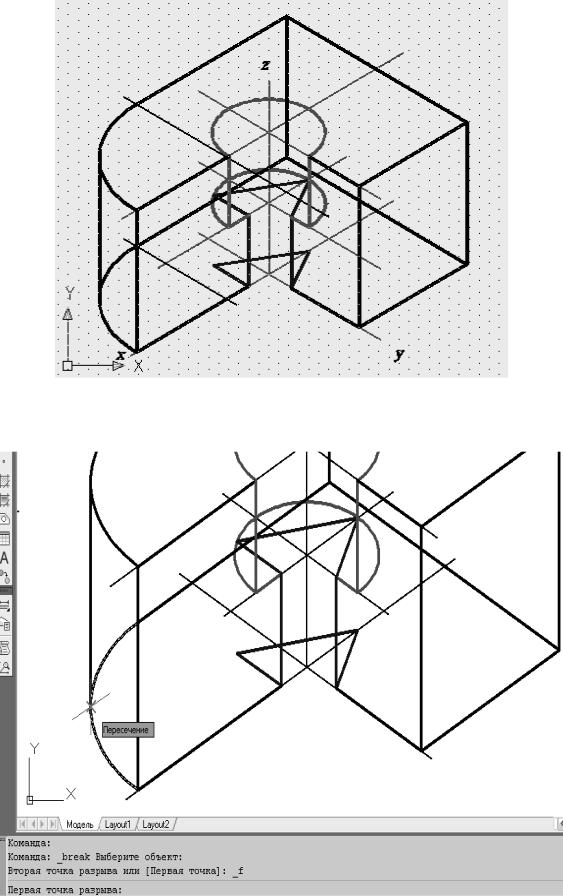

Для построения выреза проводятся линии пересечения внешнего контура с секущими плоскостями (рис. 174). Затем используется команда «Обрезать» для удаления вырезаемой части детали и «Отрезок» для построения линий пересечения секущих плоскостей с внутренним контуром детали (рис. 175).

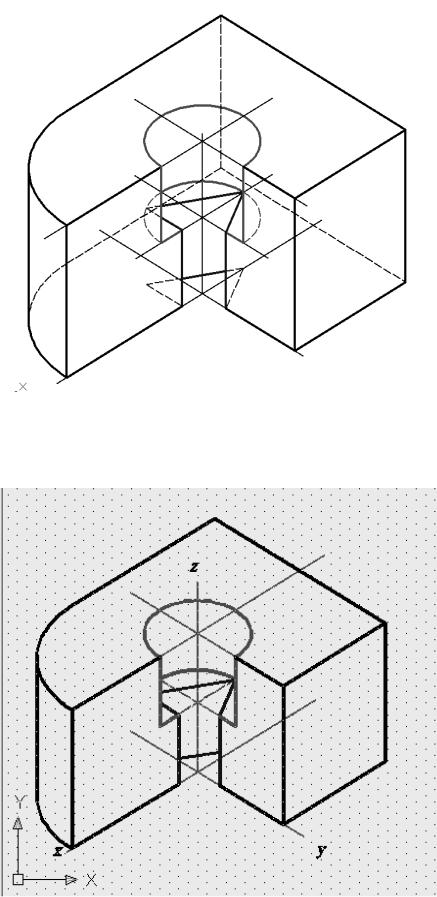

Для выделения промежуточных построений линиями невидимого контура используются команды «Разорвать в точке» (рис. 176) и «Тип линии» (рис. 177), затем они переносятся в отключенный слой

(рис. 178).

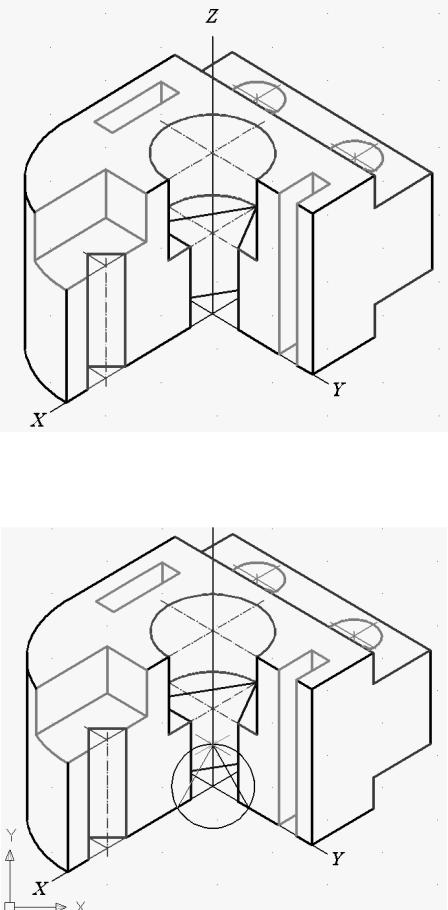

Все дальнейшие построения линий внешних и внутренних контуров выполняются с использованием известных команд и режимов. Результат построений показан на рис. 179.

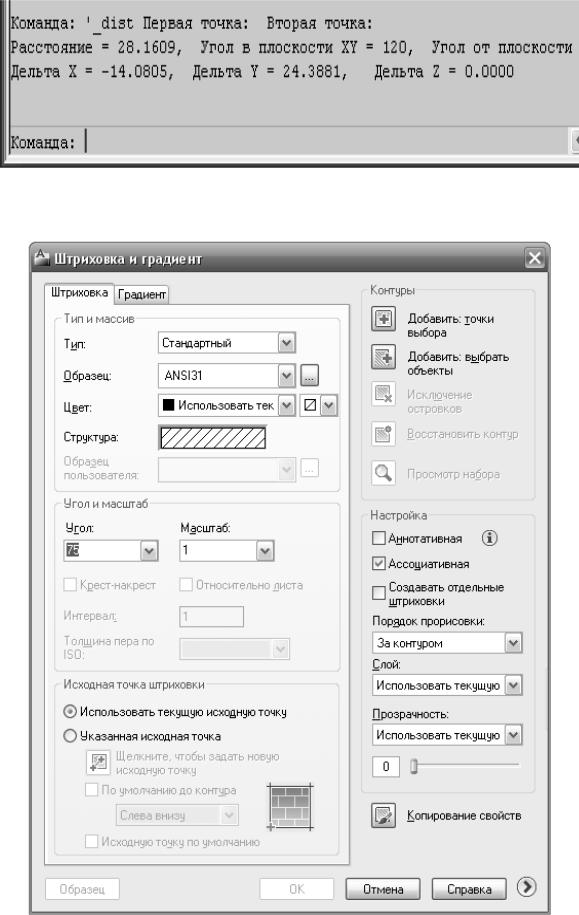

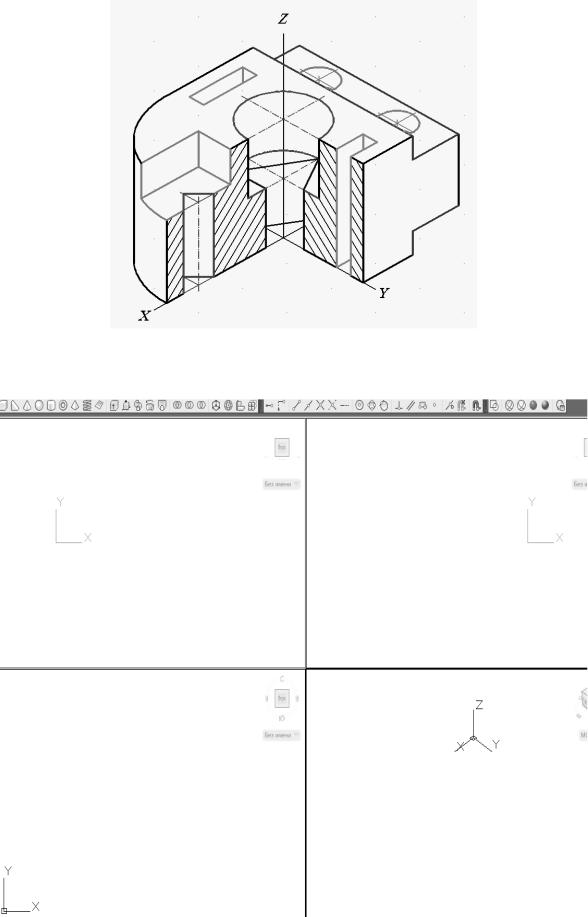

Для подготовки к штрихованию секущих плоскостей выреза из центра пересечения осей строится круг произвольного радиуса, а угол наклона в плоскости YOZ измеряется командой «Расстояние» и отображается в текстовом окне (рис. 180, 181). Угол наклона штриховки устанавливается равным разности между углом, отображенным в текстовом окне, и углом наклона установленной штриховки ANCI31 (120 – 45 = 75) в диалоговом окне «Штриховка и градиент» (рис. 182). Угол наклона штриховки в плоскости XOZ измеряется и рассчитывается аналогично. Результат выполнения штриховки показан на рис. 183.

7. Для построения трехмерной модели рабочая зона разделяется на 4 экрана с использованием команды «Видовые экраны» (рис. 184). Затем выполняется команда «3D-виды». Для верхнего левого, нижнего левого и правого верхнего экрана устанавливаются соответственно виды спереди, сверху, по левому краю. На правом нижнем экране устанавливается ЮЗ-изометрия.

111

Рис. 167. Построение проекции основания детали

Рис. 168. Продолжение построения проекции основания с использованием команды «Растянуть» и «ручек»

112

Рис. 169. Продолжение построения проекции основания с использованием команды «Копировать»

Рис. 170. Построение левой части основания

113

Рис. 171. Выполнение команды «Обрезать»

Рис. 172. Копирование проекции нижнего основания

114

Рис. 175. Продолжение построения выреза

Рис. 176. Выполнение команды «Разорвать в точке» для выделения промежуточных построений

116

Рис. 177. Выделение промежуточных построений линиями невидимого контура

Рис. 178. Результат переноса промежуточных построений в отключенный слой

117

Рис. 179. Результат построения контуров изометрической проекции

Рис. 180. Измерение углов наклона линий штриховки

118

Рис. 183. Результат выполнения штриховки

Рис. 184. Результат выполнения команд «Видовые экраны» и «3D-виды»
