Рис. 147. Копирование высоты выреза и линии его контура

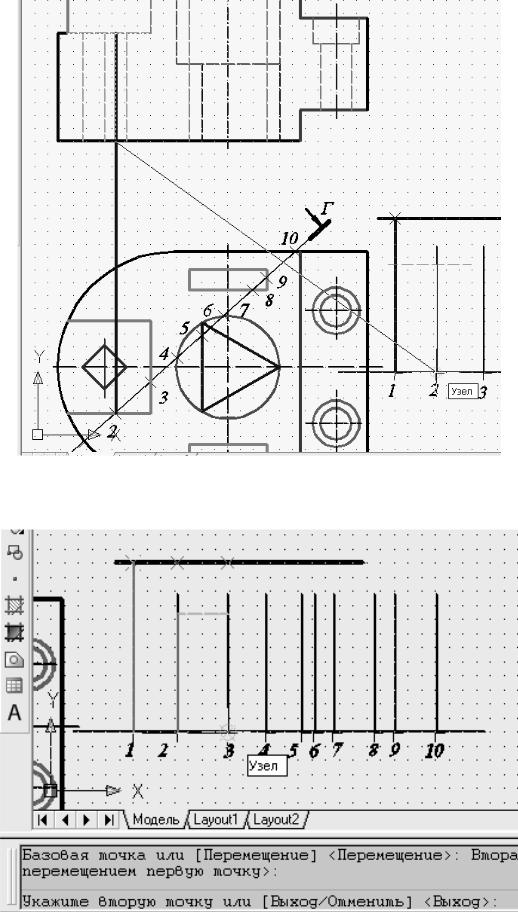

Рис. 148. Нанесение координат начала и конца выреза на сечении
101

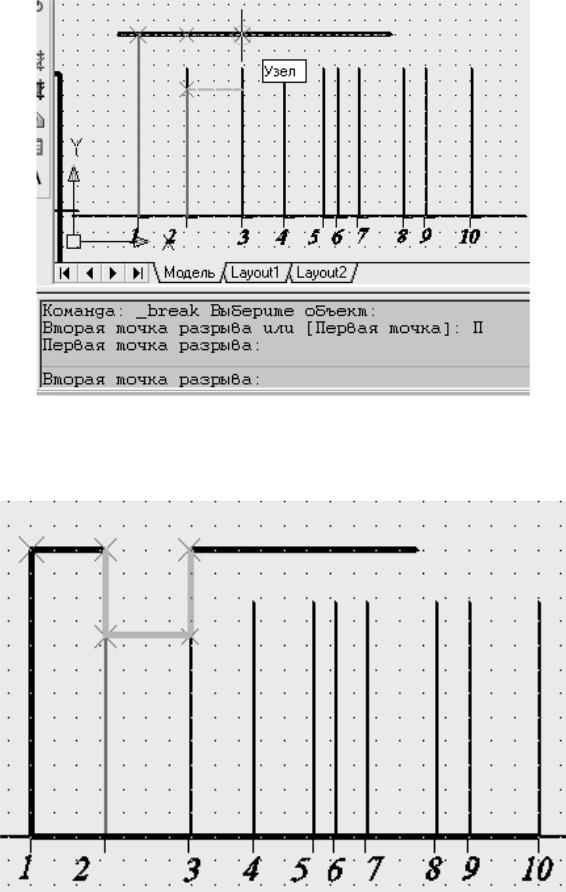

Рис. 149. Выполнение команды «Разорвать»
Рис. 150. Результат построения выреза на сечении и части внешнего контура
102

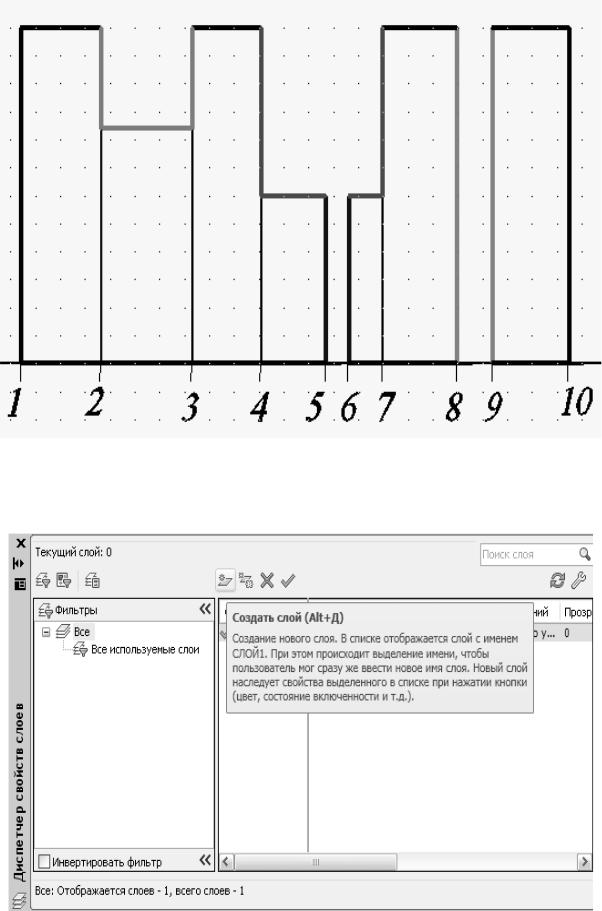

Рис. 151. Результат построения внешних и внутренних контуров сечения
Рис. 152. Создание Слоя 1 для промежуточных построений
103

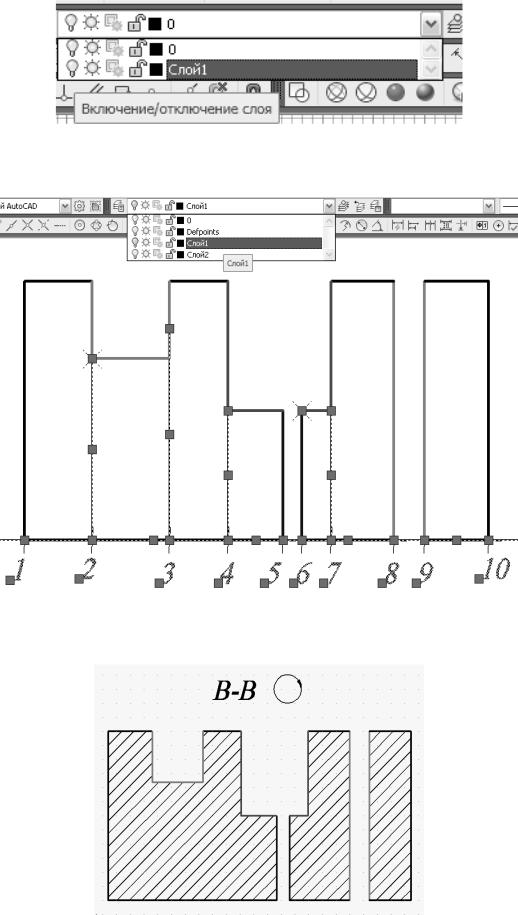

Рис. 153. Панель инструментов «Слои»
Рис. 154. Перенос промежуточных построений в отключенный Слой 1
Рис. 155. Результат построения сечения
104

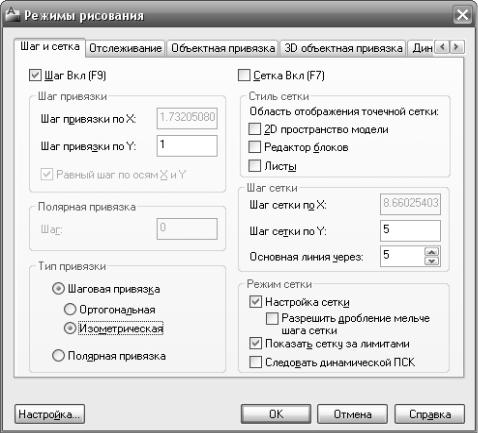

Рис. 156. Включение изометрической привязки
Построение начинается с изометрических осей с применением команды «Отрезок» (рис. 157). Затем с использованием команды «Отрезок» и режима объектной привязки «Нормаль» определяется координата по x ребра призматического отверстия (рис. 158). Координатные оси копируются на высоту призматического отверстия (рис. 159). Построенная координата копируется в проекцию центра отверстия (рис. 160). На изометрической оси x координата отмечается с помощью команд «Круг» и «Точка» (рис. 161).
С применением команды «Эллипс» и опции «Изокруг» строится проекция основания отверстия радиусом 20 (рис. 162). Строится проекция грани призматического отверстия через отмеченную координату параллельно оси y и удлиняется до построенного эллипса с использованием команды «Удлинить» (рис. 163). Верхнее основание призматического отверстия достраивается с использованием команды «Отрезок» (рис. 164) и копируется в центр нижнего основания цилиндрического отверстия (рис. 165). Нижнее основание цилиндрического отверстия копируется вместе с осями на его высоту. Результат копирования оснований призмы и цилиндра показан на рис. 166.
105

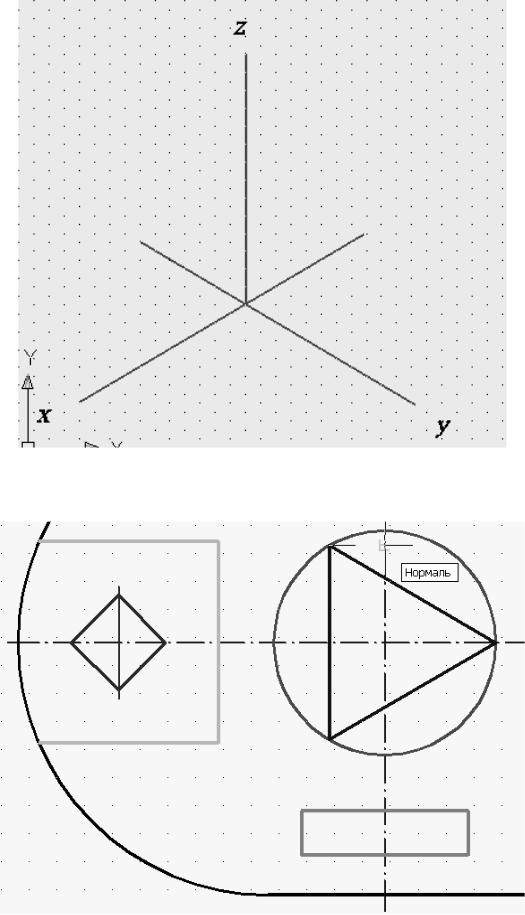

Рис. 157. Построение изометрических осей
Рис. 158. Построение координаты ребра призматического отверстия
106

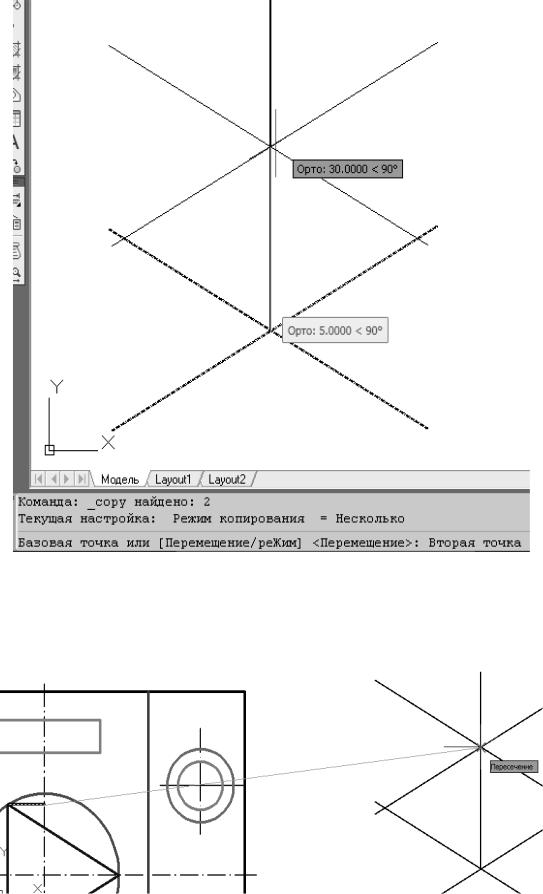

Рис. 159. Копирование осей для построения отверстий
Рис. 160. Копирование координаты отверстия
107

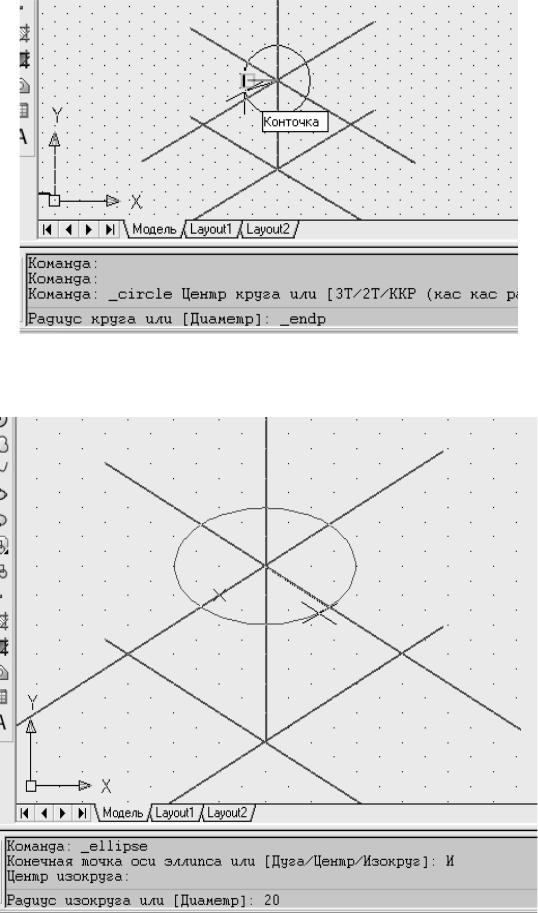

Рис. 161. Отметка координаты на изометрической оси x
Рис. 162. Построение проекции основания цилиндрического отверстия
108

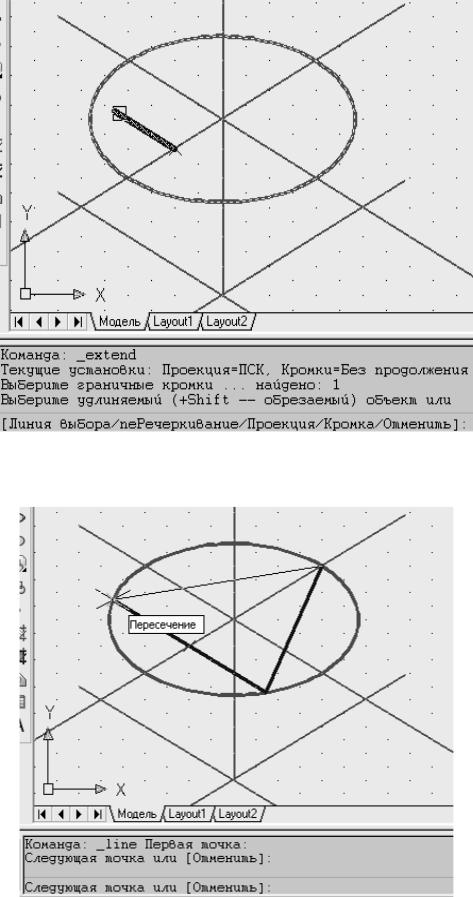

Рис. 163. Выполнение команды «Удлинить»
Рис. 164. Построение проекции верхнего основания призматического отверстия
109

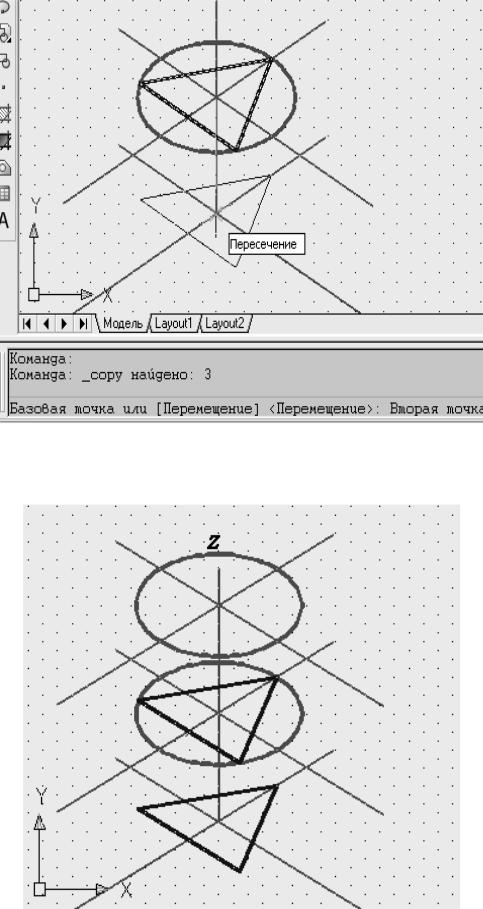

Рис. 165. Копирование основания призмы
Рис. 166. Результат копирования оснований призмы и цилиндра
