120. Компенсація струмів замикання на землю виконується за допомогою:

1) індуктивної регульованої котушки;

2) конденсатора;

3) резистора;

4) ВЧ загороджувача.

121. Режим з ізольованою нейтралью застосовується в мережах:

1 до 1000 В;

2) понад 110 кВ;

3) 10 кВ;

4) 330 кВ.

122. Індуктивний опір (Ом) силових трансформаторів визначається:

1)

2)

3)

4)

123. Алгебраїчна різниця між дійсною напругою, що подається до певної точки електромережі, і номінальною напругою називається:

1) відхиленням напруги;

2) спадом напруги;

3) коливанням напруги;

4) втратою напруги.

124. Тепловий розчіплювач автоматичного вимикача спрацьовує:

1. у разі дистанційного керування вимикачем;

2. у разі зниження напруги в мережі;

3. у разі підвищення напруги в мережі;

4. у разі перевантаження в мережі.

125. Швидкість обертання диска індукційного реле типу РТ-80 регулюються:

1) зміщенням постійного магніту;

2) зміною відстані між кінцем якоря і магнітопроводом за допомогою регулювального гвинта;

3) зміною уставки на шкалі витримки часу;

4) зміною відгалужень на штепсельному перемикачі;

126. Перевагою гасіння електричної дуги у вакуумі є:

1) відключення струму під час першого переходу його через нуль, після розімкнення контактів;

2) відключення струму за 5…10 с після розімкнення контактів;

3) швидке відновлення діелектричної міцності іскрового проміжку;

4) виникнення перенапруги в момент розімкнення кола.

127. Максимальний струмовий електромагнітний розчіплювач спрацьовує:

1. у разі перевантаження в мережі;

2. у разі короткого замикання в мережі;

3. у разі дистанційного керування вимикачем;

4. у разі зниження напруги в мережі.

128. Перемикач напруги типу РПН силових трансформаторів 35/10 кВ і типу ПБЗ трансформаторів 10/0,4 кВ встановлюють:

1) в обмотку нижчої напруги;

2) в обмотку вищої напруги;

3) в додаткову обмотку;

4) в нейтраль трансформатора.

129. Схема на рисунку призначена:

1) для вимірювання фазних і лінійних напруг;

2) лише для контролю ізоляції в лінії 10 кВ;

3) для приєднання обмоток напруги лічильників;

4) для вимірювання лише лінійних струмів.

130. Втрати електроенергії в силовому трифазному трансформаторі визначаються за формулою:

1) ;

2) ;

3) ;

4)

131. Питомий активний опір проводів лінії електропередачі залежить від:

1) матеріалу проводу;

2) відстані між проводами;

3) частоти змінного струму;

4) відстані від землі.

132. Високовольтні вимикачі перевіряють на динамічну стійкість за умовою:

1. ;

2. ;

3. ;

4. .

133. Здатність релейного захисту, за наявності послідовно установлених у мережі апаратів захисту, виявляти ушкоджену ділянку та вимикати її тільки найближчими до місця ушкодження вимикачами називаються:

1. селективністю;

2. струмовою відсічкою;

3. максимальним струмовим захистом;

4. диференційним захистом ;

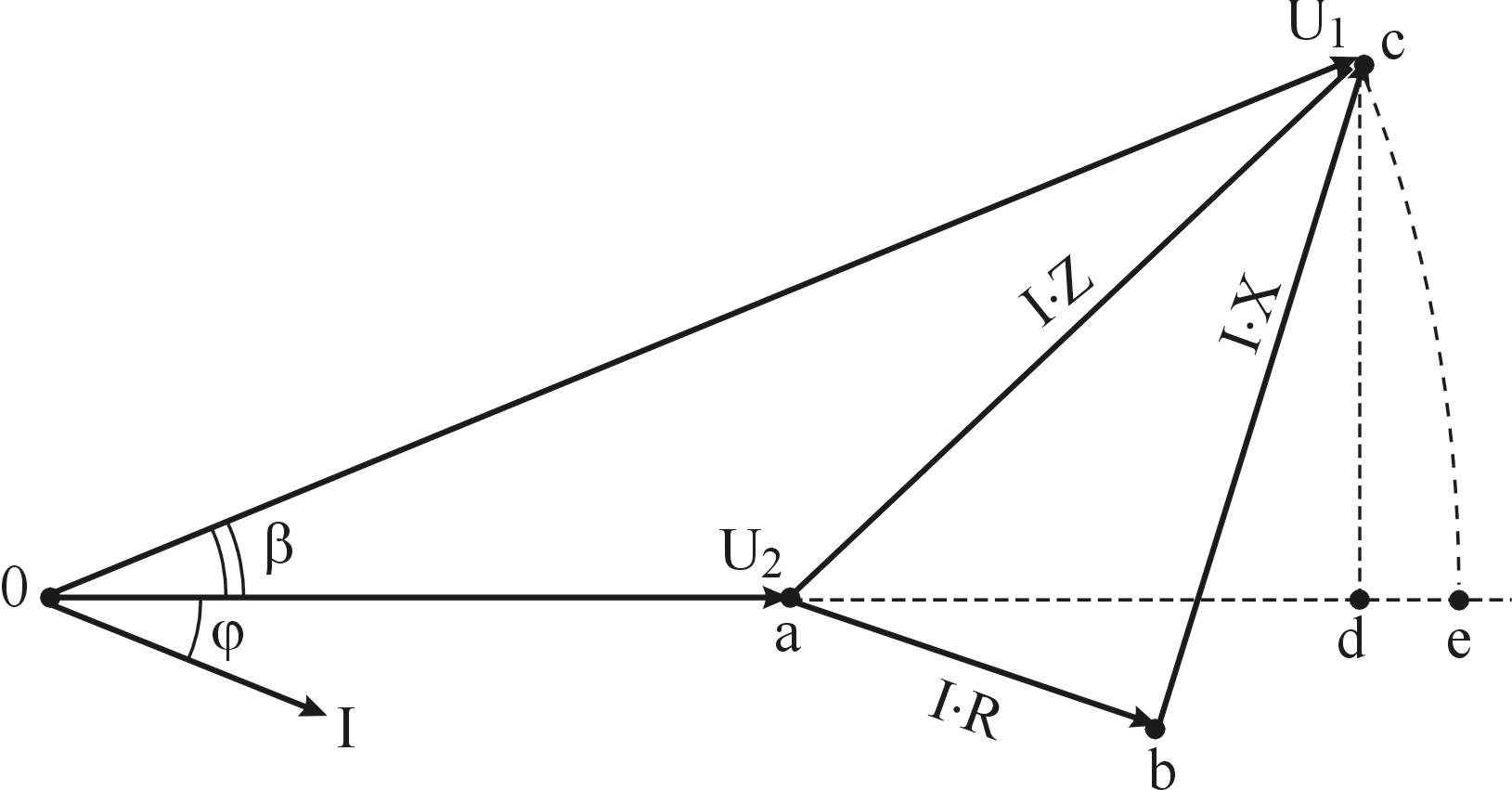

134. Падіння напруги в лінії на зображеній векторній діаграмі – це:

1) вектор «ac»;

2) відрізок «ad»;

3) відрізок «aе»;

4) вектор «ос».

135. Для підвищення cos навантаження електромережі необхідно:

1) збільшити переріз проводів лінії;

2) зменшити реактивне навантаження мережі;

3) збільшити робочу напругу мережі;

4)зменшити робочу напруги мережі.

136. Визначити коефіцієнт завантаження силового трансформатора марки ТМ-250 за розрахункового навантаження 200 кВА:

1. 0,4;

2. 0,75;

3. 0,6;

4. 0,8;

137. У вихідне положення вказівне реле типу РУ-21 повертається:

1. автоматичне повернення у вихідне поводження;

2. ручним натисканням на планку повернення;

3. автоматично з витримкою часу;

4. автоматично без витримки часу.

138. За встановленими нормами на затискачах у споживача допускається нормальне відхилення напруги від номінальної в межах:

1) від – 1 до +1%;

2) від – 0 до +10%;

3) від – 5 до +5%;

4) від – 15 до +15%.

139. Підсилені контакти реле РП-341 та РТ-85 комутують струм:

1. 200 А;

2. 180 А;

3. 150 А;

4. 250 А.

140. Високовольтні вимикачі перевіряють на термічну стійкість за умовою:

1. ;

2. ;

3. ;

4. .

141. Поздовжня складова падіння напруги в лінії на зображеній векторній діаграмі – це:

1) вектор «ac»;

2) відрізок «ad»;

3) відрізок «aе»;

4) вектор «ос».

142. Заземлення нейтралі первинної обмотки трансформатора напруги НТМИ-10 необхідне:

1) для створення контуру струмам нульової послідовності;

2) для забезпечення безпеки персоналу;

3) для замикання магнітних потоків нульової послідовності;

4) для зменшення кутової похибки трансформатора напруги.

143. Для роботи в піковому режимі призначені електричні станції:

1) ГЕС;

2) АЕС;

3) ТЕЦ;

4) ВЕС.

144. Згідно із ПУЕ за умовами електробезпеки електроустановки ділять на:

1) електроустановки з ізольованою і глухозаземленою нейтраллю;

2) електроустановки напругою до 10 кВ і понад 10 кВ;

3) електроустановки напругою до 1 кВ і понад 1 кВ;

4) електроустановки змінної та постійної напруги.

145. Поздовжня складова падіння напруги в лінії визначається за формулою:

1) ;

2) ;

3) ;

4) .

146. Електрична дуга у вимикачах типу ВКЕ-10 та ВК-10 гаситься:

1) стисненим повітрям;

2) у вакуумному середовищі;

3) потоком газомасляної суміші;

4) у середовищі елегазу.

147. Автоматичне відновлення нормальної роботи електроустановок після відключення внаслідок нестійких аварійних режимів здійснює пристрій:

1. АЧР;

2. АВР;

3. ЧАПВ;

4. АПВ.

148. Схема з'єднань трансформаторів струму і реле «неповна зірка» в мережах з ізольованою нейтраллю реагує:

1. тільки на всі види однофазних коротких замикань;

2. на усі види міжфазних і однофазних коротких замикань;

3. тільки на замикання на землю;

4. на усі види міжфазних коротких замикань.

149. При «металічному» замиканні на землю в мережі 10 кВ на виводах вторинної обмотки трансформатора НТМИ-10, що з’єднана в розімкнений трикутник буде напруга, близька до:

1. 100  В;

2. 100 В;

3. 100/В;

4. 100/3 В.

150. Пожежо- та вибухонебезпечними є:

1) повітряні вимикачі;

2) вакуумні вимикачі;

3) оливові вимикачі;

4) елегазові вимикачі.

151. Назвіть способи регулювання струму спрацювання електромагнітного реле типу РТ-40:

1) введенням додаткового опору;

2) послідовним або паралельним з’єднанням обмоток;

3) не регулюється;

4) зміною напрямку магнітного потоку.

152. Пристрій ПБЗ призначений для:

1) ручного регулювання струму збудження генераторів ДЕС;

2) автоматичного регулювання напруги на трансформаторній підстанції;

3) автоматичного включення електроустановки після її відключення релейним захистом;

4) ручного регулювання напруги на трансформаторній підстанції.

153. Релейний захист будь-якого елемента мережі повинен забезпечувати :

1) захист від перенапруг ;

2. вимикання пошкодженого елементу мережі;

3. прогнозування виникнення пошкодження;

154. Повздовжній диференціальний захист встановлюється на:

1) одноланцюгових повітряних лініях електропередачі;

2) кабельних лініях електропередачі;

3) силових трансформаторах;

4) дволанцюгових повітряних лініях електропередачі.

155. Гасник вібрації в електромагнітному реле типу РТ-40 призначений для:

1. гасіння вібрації якоря, що виникає під дією змінного струму;

2. гасіння вібрації обмотки котушки;

3. гасіння вібрації контактної системи;

4. зменшення вібрації контактної системи.

156. Найменше спотворення фазних напруг на стороні 0,4 кВ забезпечує схема з’єднання обмоток силового трансформатора:

1) зірка з нулем;

2) зигзаг з нулем;

3) трикутник;

4) зірка.

157. Під час перевірки надійності спрацьовування трубчастих розрядників в мережі 10 кВ необхідно розрахувати струм:

1) трифазного і двофазного короткого замикання;

2) двофазного короткого замикання;

3) замикання на землю;

4) подвійного короткого замикання через землю.

158. Пристрої РТВ, РТФ, ОПН, РВО призначені для:

1) захисту електричних установок від прямого удару блискавки;

2) релейного захисту електричних установок від коротких замикань;

3) захисту електричних установок від перенапруги;

4) регулювання напруги в мережі.

159. Пункти автоматичного секціонування в електричній мережі встановлюються для:

1) підвищення напруги;

2) компенсації реактивної електроенергії;

3) підвищення надійності електропостачання;

4) забезпечення резервного живлення електричної мережі.

160. Вимірювальні трансформатори струму працюють у режимі:

1) наближеному до короткого замикання;

2) наближеному до неробочого ходу;

3) повторно-короткочасному;

4) в усіх перелічених.

161. Для живлення обмоток лічильників трансформатор напруги повинен працювати в класі точності:

1) не нижче 0,5;

2) не нижче 0,2;

3) не нижче 0,3;

4) в межах 1…10.

162. Трансформатор струму працює в режимі:

1) неробочого ходу;

2) короткого замикання;

3) неробочого ходу і короткого замикання;

4) перевантаження.

163. Лінійна втрата напруги в лінії електропередачі визначається за формулою:

1)

2)

3)

4)

164. Селективність максимального струмового захисту (МСЗ) забезпечується за рахунок:

1. уставки за часом;

2. уставки за напругою;

3. уставки за потужністю;

4. уставка за активним навантаженням.

165. У разі активного навантаження:

1);

2);

3);

4) .

166. Перерва в електропостачанні споживачів І-ї категорії може бути (допускається):

1) не більше 10 хвилин;

2) на період виїзду аварійної бригади;

3) на час дії автоматики включення резервного джерела живлення;

4) на час, необхідний для включення резервного джерела живлення черговим персоналом.

167. Для зниження індуктивного опору в лініях електропередачі застосовують:

1) поздовжню ємнісну компенсацію;

2) поперечну ємнісну компенсацію;

3) трансформатори з регулюванням під навантаженням;

4) вольтододаткові трансформатори.

168. Роз’єднувачі використовують для виконання операцій:

1) вимикання струмів навантаження;

2) вимикання струмів короткого замикання;

3) комутації мережі без навантаження;

169. Вибір перерізу проводів виконують за умови економічної густини струму в лініях напругою:

1) 0,4 кВ;

2) 10 кВ;

3) 35 кВ;

4) 500 кВ і вище.

170. У наведеному виразі «» визначення первинного струму спрацювання максимального струмового захисту відсутній параметр (?):

1. I_{роб. max;}

2. ;

3. ;

4. .

171. Допустиму втрату напруги в мережі 380 В визначають у режимі:

1) максимального навантаження;

2) мінімального навантаження;

3) середнього навантаження;

4) базового навантаження.

172. Віддільники призначені для вимикання і розриву електричного кола електроустановки у:

1) режимі короткого замикання;

2) безструмову паузу;

3) режимі номінального навантаження;

4) в режимі перевантаження.

173. Пристрій АЧР призначений для:

1) регулювання частоти в електричній мережі;

2) повторного вмикання електроустановки після її відключення релейним захистом;

3) автоматичного вмикання резервного джерела живлення;

4) зниження електричного навантаження мережі шляхом його відключення.

174. На рисунку представлена схема:

1) тупикової трансформаторної підстанції;

2) відгалужувальної трансформаторної підстанції;

3) прохідної трансформаторної підстанції;

4) вузлової трансформаторної підстанції.

175. Активний опір (Ом) силових трансформаторів визначається за формулою:

1.

2.

3.

4. .

176. Виразом визначається:

1) сила дії від струму к.з. на шину середньої фази розподільного пристрою;

2) тепловий імпульс від повного струму короткого замикання;

3) кількість теплоти, що виділяється в провіднику від струму к.з.;

4) допустимий за струмом короткого замикання переріз провідника.

177. АС, АСК, ПСО – це:

1. ізольовані проводи;

2. неізольовані проводи повітряних ліній;

3. самонесучі ізольовані проводи;

4. марка кабеля.

178. Струмову відсічку захисту повітряної лінії розраховують за:

1. максимальною напругою мережі;

2. струмом трифазного короткого замикання в кінці лінії;

3. максимальним робочим струмом мережі;

4. струмом трифазного короткого замикання у місці підключення найближчого трансформатора 10/0,4 кВ.

179. Струми однофазного замикання на землю в повітряній лінії мережі з ізольованою нейтраллю визначаються за формулою:

1. ;

2. ;

3. ;

4.

180. Правильна черговість кольорів позначення фаз А, В і С:

1. зелений, жовтий і червоний;

2. червоний, зелений і жовтий;

3. жовтий, зелений і червоний;

4. зелений, червоний і жовтий;

181. Пристрої ТПОЛМ, ТФН35М, ТЛШ, ТПЛ, ТПОЛ – це:

1. трансформатори напруги;

2. трансформатори власних потреб;

3. трансформатори струму;

4. зварювальні трансформатори.

182. За виразами ;визначають:

1) координати розміщення споживачів електричної енергії;

2) координати центра навантаження;

3) координати розміщення підвищувальних трансформаторів електростанцій;

4) координати мінімально навантаженого споживача.

183. Для максимальних реле коефіцієнт повернення:

1) k_пов > 1;

2) k_пов = 1;

3) k_пов < 1;

4) k_пов > 5.

184. Пристрої НОМ, ЗНОМ,НОЛ, ЗНОГ, ЗНОЛ – це:

1. трансформатори напруги;

2. силові трансформатори ;

3. трансформатори струму;

4. зварювальні трансформатори.

185. Для мінімальних реле коефіцієнт повернення:

1. k_пов > 1;

2. k_пов = 1;

3. k_пов < 1;

4. k_пов > 10.

186. Річні втрати електроенергії в повітряних лініях визначаються за виразом:

1) ;

2) ;

3) .

4)

187. Розрахунок перерізу проводів ЛЕП за допустимою втратою напруги і потужністю навантаження за постійного перерізу проводів здійснюється за формулою:

1.

2.

3.

4.

188. Короткому замиканню між якими фазами відповідає векторна діаграма струмів:

1. трифазному к.з. між А,В,С;

2. двофазному к.з. між В і С;

3. однофазному к.з. фази А;

4. двофазному к.з. між А і С.

189. Струм однофазного к.з. в мережі 0,38 кВ визначають за формулою:

1.

2.

3.

4. .

190. Електрична дуга у вимикачах типу ВКЕ-10 та ВК-10 гаситься:

1. потоком повітря;

2. потоком газу;

3. потоком газомасляної суміші;

4. за допомогою магнітного дуття.

191. Трансформатори напруги в електричних мережах 10 кВ призначені:

1) для підключення контролюючих приладів;

2) для захисту підстанцій від перенапруги;

3) для регулювання напруги на підстанціях;

4) для живлення споживачів власних потреб.

192. Фактичну втрату напруги в електричній мережі можна зменшити шляхом:

1) збільшенням перерізу проводів ліній електропередачі;

2) регулюванням напруги на шинах підстанцій;

3) зменшенням перерізу проводів ліній електропередачі;

4) регулюванням напруги в центрі живлення.

193. У разі виникнення дефіциту активної потужності вимикає частину споживачів і запобігає зниженню частоти в енергосистемі пристрій:

1. АЧР;

2. АВР;

3. ЧАПВ;

4. АПВ.

194. На рисунку представлено схему:

1) тупикової трансформаторної підстанції;

2) відгалужувальної трансформаторної підстанції;

3) прохідної трансформаторної підстанції;

4) вузлової трансформаторної підстанції.

195. У режимі короткого замикання працює:

1) вторинна обмотка трансформатора струму;

2) первинна обмотка трансформатора струму;

3) вторинна обмотка трансформатора напруги;

4) первинна обмотка трансформатора напруги.

196. Вимикачі навантаження призначені для:

1) вмикання і вимикання струму навантаження і вимикання струму к.з.;

2) вмикання і вимикання струму навантаження;

3) вимикання струму к.з.;

4) вимикання струму замикання на землю.

197. Блок «віддільник-короткозамикач» призначений для:

1) вмикання і вимикання струму навантаження і вимикання струму к.з.;

2) вмикання і вимикання струму навантаження;

3) для створення штучного к.з. і вимикання трансформатора у безструмову паузу;

4) вимикання струму замикання на землю.

198. На рисунку представлено схему:

1) тупикової трансформаторної підстанції;

2) відгалужувальної трансформаторної підстанції;

3) прохідної трансформаторної підстанції;

4) вузлової трансформаторної підстанції.

199. Пристрій РПН призначений для:

1) автоматичного регулювання напруги під навантаженням на трансформаторній підстанції;

2) регулювання параметрів несиметрії;

3) регулювання параметрів навантаження;

4) регулювання частоти.

200. Сумарна допустима втрата напруги в лініях напругою 10 і 0,38 кВ віддаленої ТП становить:

Елемент мережі		Віддалена ТП
		100 %	25 %
Шини 10 кВ РТП		+2	-1
Лінія 10 кВ			-1,5
ТП10/0,4 кВ:	постійна надбавка	+5	+5
	регул. надбавка	+2,5	+2,5
	втрати напруги	-4	-1
Лінія 0,38 кВ			0
Споживач			+4
Допустиме відхилення напруги у споживача		-5	+5

1) 8%;

2) 10,5%;

3) 12%;

4) 14 %.
